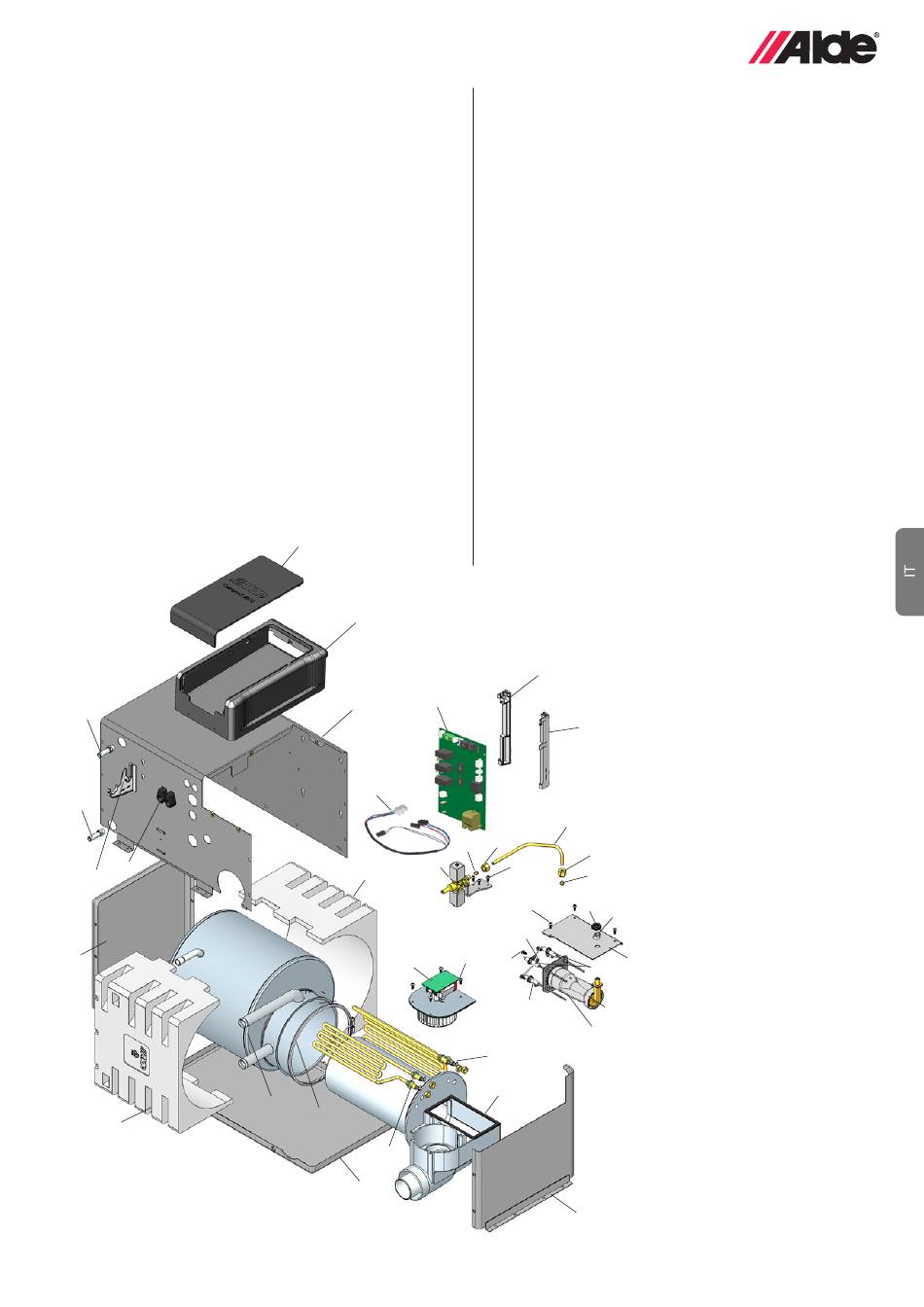

6. ESPLOSO

1. 3020 011 Sportello di servizio
2. 3020 010 Sportello di servizio
3. 3010 152 Scansionatore
4. 3020 040 Circuito stampato 3 kW per il modello A
3020 140 Circuito stampato 3 kW per il modello HE
5. 3020 039 Kit sensori
6. 3010 189 Supporto circuito stampato, sinistro
7. 3010 188 Supporto circuito stampato, destro
8. 3010 163 Dado
9. 3010 164 Cono
10. 3010 304 Elettrovalvola
11. 3010 182 Vite
12. 3010 312 Tubo in rame
13. 3010 182 Vite
14. 3000 452 Ventola completa
15. 3010 182 Vite
16. 2930 235 Passacavo
17. 3010 166 Dado
18. 3010 135 Piastra
34
34
36
35
33
32
1
2
4
3
5
10
34
14
31
30
28
29
19. 3010 133 Candeletta
20. 3010 186 Dado
21. 3010 181 Vite
22. 3010 134 Rilevatore
23. 3010 122 Bruciatore
24. 3010 301 Bruciatore completo
25. 3010 150 Parete anteriore
26. 3010 141 Resistenza, 2kW
27. 3010 136 Guarnizione
28. 3000 140 Resistenza, 1kW
29. 3010 153 Fondo
30. 3010 200 Anello di tenuta
31. 3020 001 Corpo caldaia
32. 3010 158 Isolante
33. 3010 151 Parete posteriore
34. 3010 131 Nipplo
35. 3010 159 Supporto per valvola di non ritorno
36. 2762 125 Supporto centrale
Altri componenti
3010 205 Cavo per la ventola
