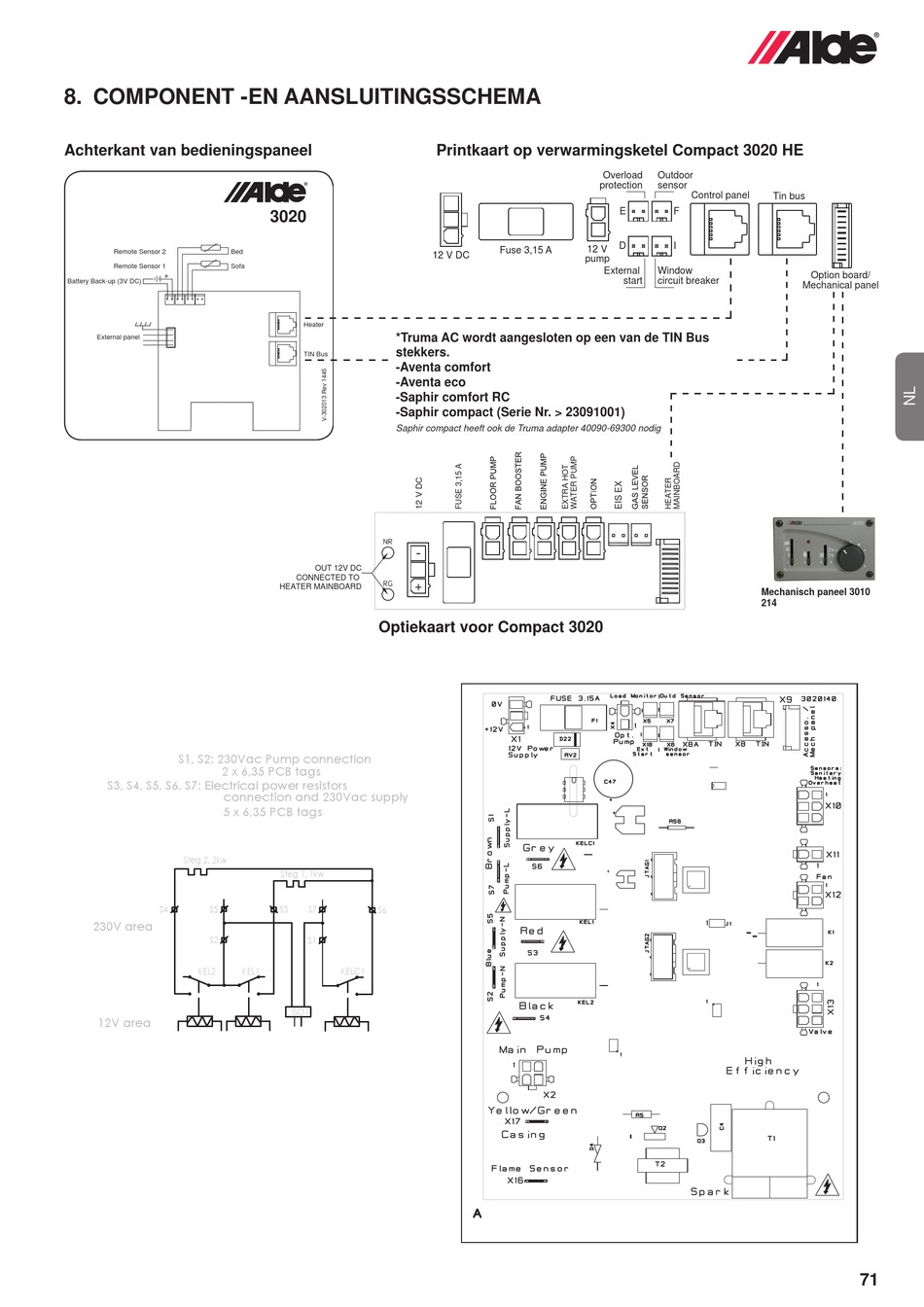

8. COMPONENT -EN AANSLUITINGSSCHEMA
Achterkant van bedieningspaneel
Remote Sensor 2 Bed
Remote Sensor 1 Sofa
+
Battery Back-up (3V DC)
External panel












3020
Heater
*Truma AC wordt aangesloten op een van de TIN Bus
stekkers.
TIN Bus
-Aventa comfort
-Aventa eco
-Saphir comfort RC
-Saphir compact (Serie Nr. > 23091001)
Saphir compact heeft ook de Truma adapter 40090-69300 nodig
-
OUT 12V DC
CONNECTED TO
+
HEATER MAINBOARD
Optiekaart voor Compact 3020

  

 



Printkaart op verwarmingsketel Compact 3020 HE
Overload
protection
12 V
Fuse 3,15 A
12 V DC
pump
External








 














 
 



  



Outdoor
sensor
Control panel
Tin bus
E F
D I
Window
start circuit breaker
Mechanisch paneel 3010
214











 





 

 




Option board/
Mechanical panel














