3. VERVANGING VAN
GEFAHR
PERICOLO
COMPONENTEN
FARE
GEVAAR
VAARA
HOOGSPANNING 230V
PELIGRO
• Schakel altijd 12 V DC en 230 V uit ~ voordat u
met de service begint.
PERICOLO
GEVAAR
BRAND- / EXPLOSIEGEVAAR
• Sluit de hoofdkraan voor gas af voordat u met de
service begint.
• Gebruik geen open vuur bij het zoeken naar storingen.
• Alleen originele onderdelen van Alde mogen als
reserveonderdelen gebruikt worden.

3:1 VERVANGING VAN DE PRINTKAART

1. Demonteer het serviceluik op de verwarmingsketel.
2. Maak de blauwe kabel (markering S-5)(fig. 1A), bruine
kabel (markering S-1)(fig. 1B), rode kabel (markering
S-3)(fig. 1C), grijze kabel ( S-6)(fig. 1D) en zwarte kabel
(markering S-4) (fig. 1E) los van de printkaart en de
blauwe (markering S-2)(fig. 1F) en bruine (markering S-7)
(fig. 1G) als de verwarmingsketel uitgerust is met de 230
V-circulatiepomp.
3. Maak het witte 6-polige aansluitblok (fig. 1H)(markering
X10) los van de sensor op de printkaart.
4. Maak het witte 4-polige aansluitblok (fig. 1I)(markering X12)
los van de ventilator op de printkaart.
5. Maak het witte 6-polige aansluitblok (fig. 1J)(markering
X13) los van het magneetventiel op de printkaart.
6. Demonteer de printkaart door de haken eruit te drukken,
3 st (fig. 1N) en trek de printkaart omhoog.
7. Maak de sensorkabel (fig. 1L)(markering X16) en de slag-
pinkabels (fig. 1M) los van de printkaart.
8. Maak de aardkabel los (fig. 1K)(markering X17) op de kaart
9. Druk de nieuwe printkaart vast en sluit de kabels aan vol-
gens fig. 1 en 3. Zie ook koppelingsschema
pagina 71.
10. Monteer het serviceluik en draai proef op elektriciteit en
gas. NB: Denk aan statische elektriciteit bij het hante-
ren van de printkaart.

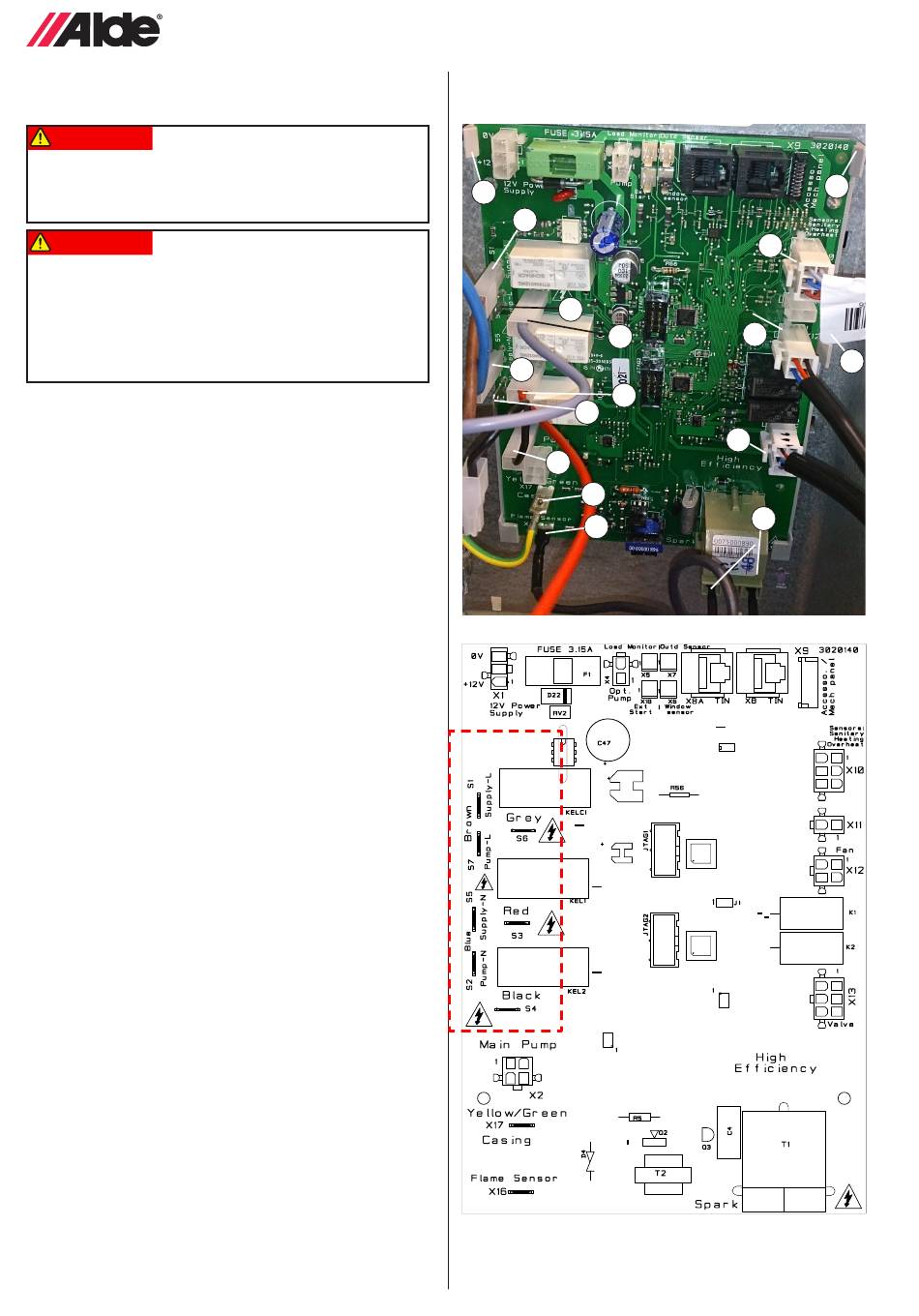

SNOERMARKERING FIG.1
1A. Blauwe kabel markering S-5 op de printkaart.
1B. Bruine kabel markering S-1 op de printkaart.
1C. Rode kabel markering S-3 op de printkaart.
1D. Grijze kabel markering S-6 op de printkaart.
1E. Zwarte kabel markering S-4 op de printkaart.
1F. Blauwe kabel van pomp markering S-2 op de printkaart.
1G. Bruine kabel van pomp markering S-7 op de printkaart.
1H. Wit 6-polig (X10) aansluitblok van de sensoren.
1I. Wit 4-polig (X12) aansluitblok van de ventilator.
1J. Wit 6-polig (X13) aansluitblok van het magneetventiel.
1K. Geel/Groen (X17)
1L. Sensorkabel (X16)
62
Fig. 1.
N
B
G
D
A
C
F
E
K
L
N
H
I
N
J
M
