3:2 AUSTAUSCH GEBLÄSE
1. Die Wartungsklappe von der Heizung ausbauen.
2. Das Kabel vom Gebläsemotor lösen. Hierzu den Haken
(Abb. 2A) anheben und das Kabel gerade herausziehen.
3. Die 4 Blechschrauben (Abb. 2B) lösen, mit denen
das Gebläse im Gebläsegehäuse befestigt ist.
4. Das Gebläse aus dem Heizungskörper herausheben.
5. Das neue Gebläse in umgekehrter Reihenfolge einbauen.
ACHTUNG! Beim Einbau darauf achten, dass das
Laufrad nicht beschädigt wird.
6. Serviceklappe einbauen und Probebetrieb der
Heizung durchführen.

3:3 AUSTAUSCH BRENNER

1. Die Wartungsklappe von der Heizung ausbauen.
2. Das Gebläse gemäß Punkt 3:2 lösen.
3. Das Sensorkabel (Abb. 3A) und die Zündstiftkabel (Abb. 3B)
von der Platine lösen.
4. Das Gasrohr unter Zuhilfenahme eines Gegenhalters vom
Brenner (Abb. 3C) und vom Magnetventil (Abb. 6B) lösen.
5. Die 3 Schrauben (Abb. 3D) am Abdeckblech zwischen Brenner
und Brennergehäuse lösen.
6. Das Deckblech mit dem Brenner nach oben und
außen aus dem Brennergehäuse ziehen (siehe Abb. 4).
7. Den neuen Brenner in umgekehrter Reihenfolge einbauen.
8. Die Muttern des Gasrohrs an Magnetventil und Brenner unter
Zuhilfenahme eines Gegenhalters mit 7-9 Nm anziehen.
Überprüfen, dass die Konen ordnungsgemäß am Rohr mon-
tiert sind. ACHTUNG! Mit Leckagespray das System einer
Dichtigkeitsprüfung unterziehen und die Dichtigkeit der
Anschlüsse prüfen, während die Heizung in Betrieb ist.
9. Das Sensorkabel und die Zündstiftkabel an der Platine
anschließen.
10. Serviceklappe einbauen und Probebetrieb der Heizung
durchführen.
Alde Videoanleitungen:
Folgen Sie uns auf unserem YouTube-Kanal
The King of Comfort
Anleitungsvideos zu Wartung und Reparatur
von Alde-Heizsystemen siehe:
https://www.youtube.com/user/aldeheating

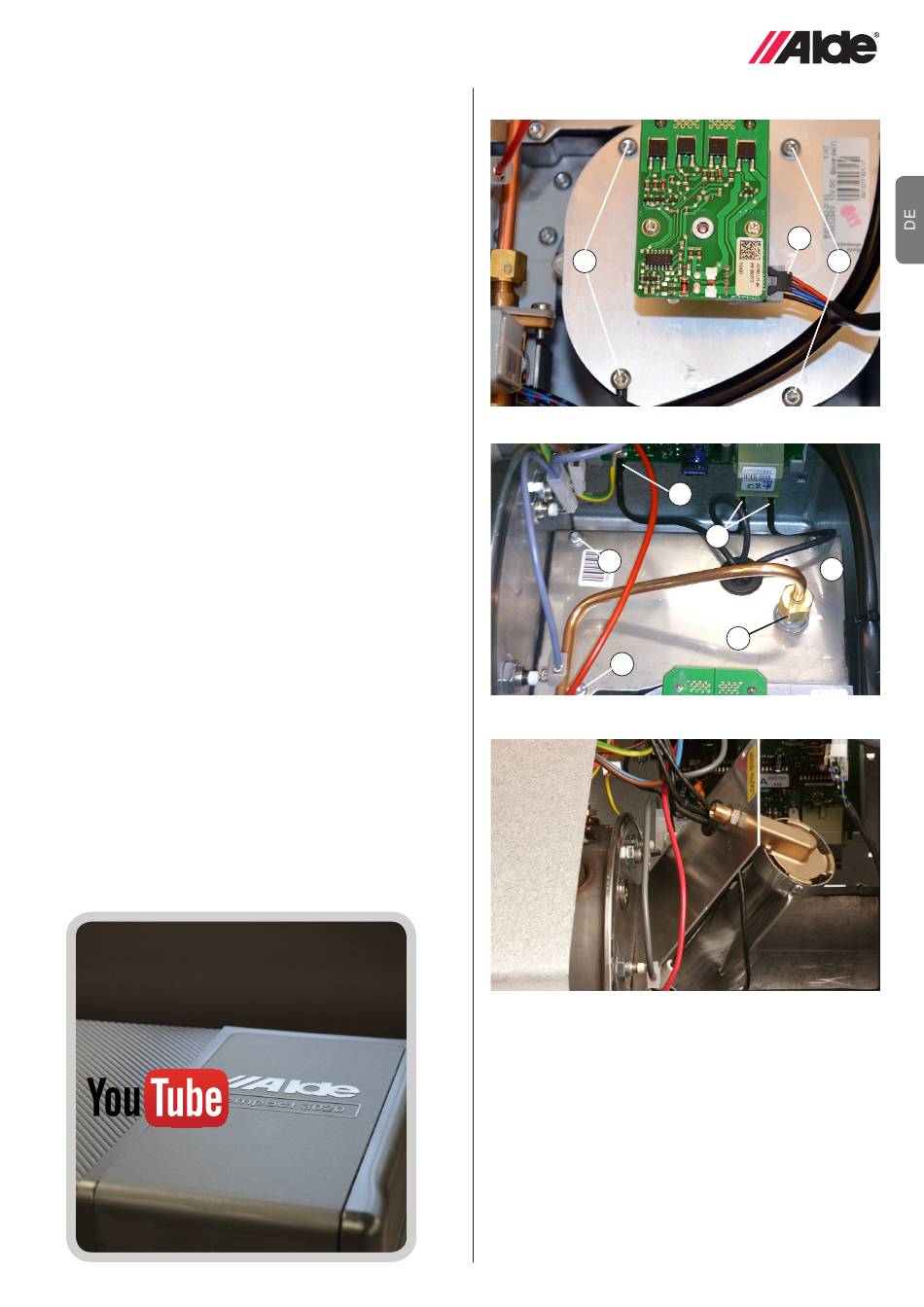

Abb. 2.
B
Abb. 3.
D
D
Abb. 4.
A
B
A
B
D
C
