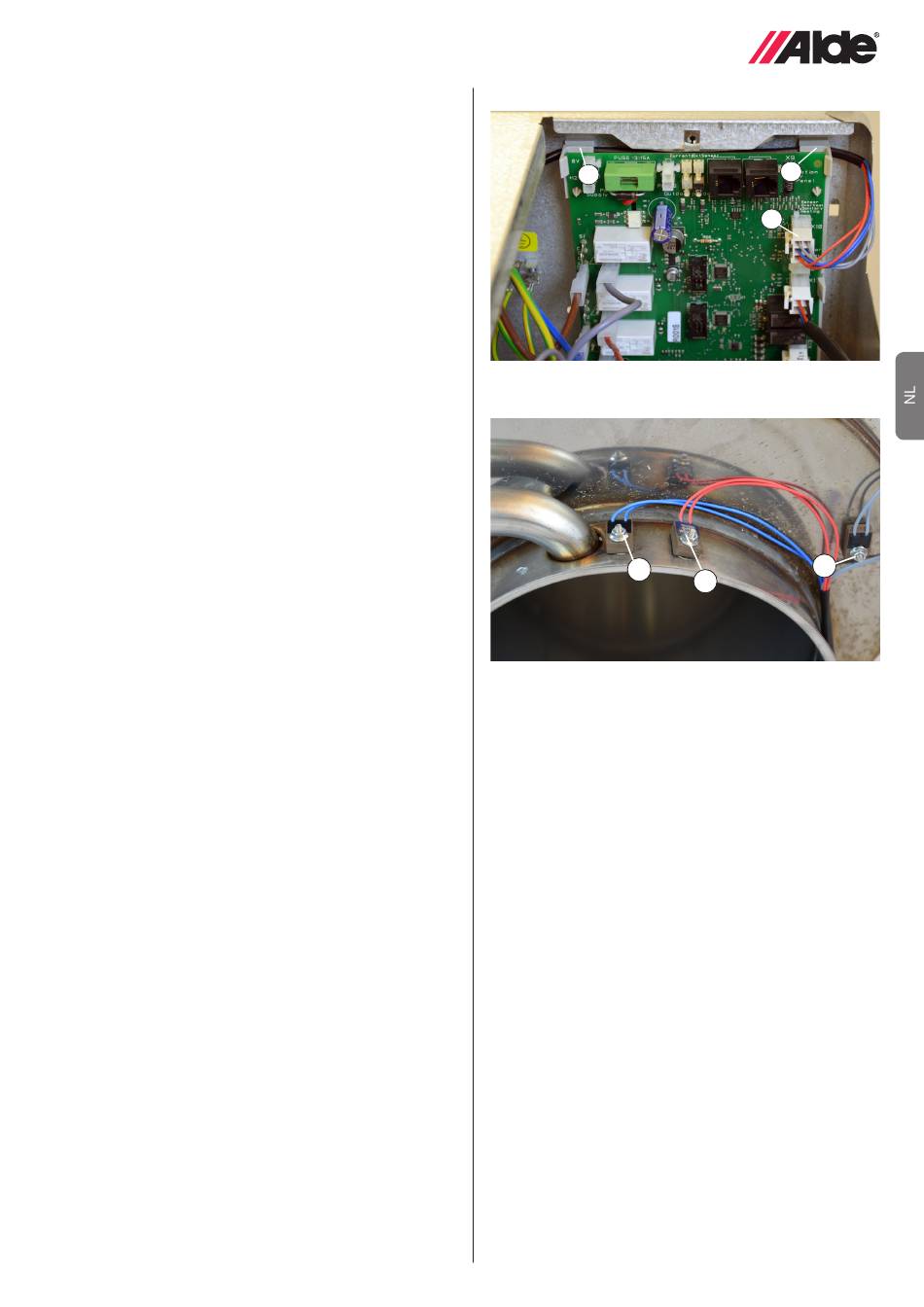

3:7 VERVANGING VAN DE SENSOR

1. Demonteer het serviceluik op de verwarmingsketel.
2. M aak het 6-polige aansluitblok los (fig. 9A) van de
printkaart.
3. M aak de aansluitingskabels los van hun groef (fig. 9B)
op de printkaartsteun.
4. Maak de moeren los die de bedrijfsthermostaat (blauwe
kabel) (fig. 10B) en oververhittingsbescherming (rode
kabel) (fig. 10A) van het ketellichaam houden.
5. Maak de moeren los die de warmwaterthermostaat
(grijze kabel)
(fig. 10C) op het ketellichaam houden.
6. Neem de sensoren samen weg.
7. Monteer de sensoren in omgekeerde volgorde, moeren
draaien met 0.6 Nm.
8. Monteer het serviceluik en draai de verwarmingsketel
proef.
.
11 Fig. 9
.
Fig. 10
B
B
A
B
A
C
65
