3:7 SOSTITUZIONE DEL SENSORE

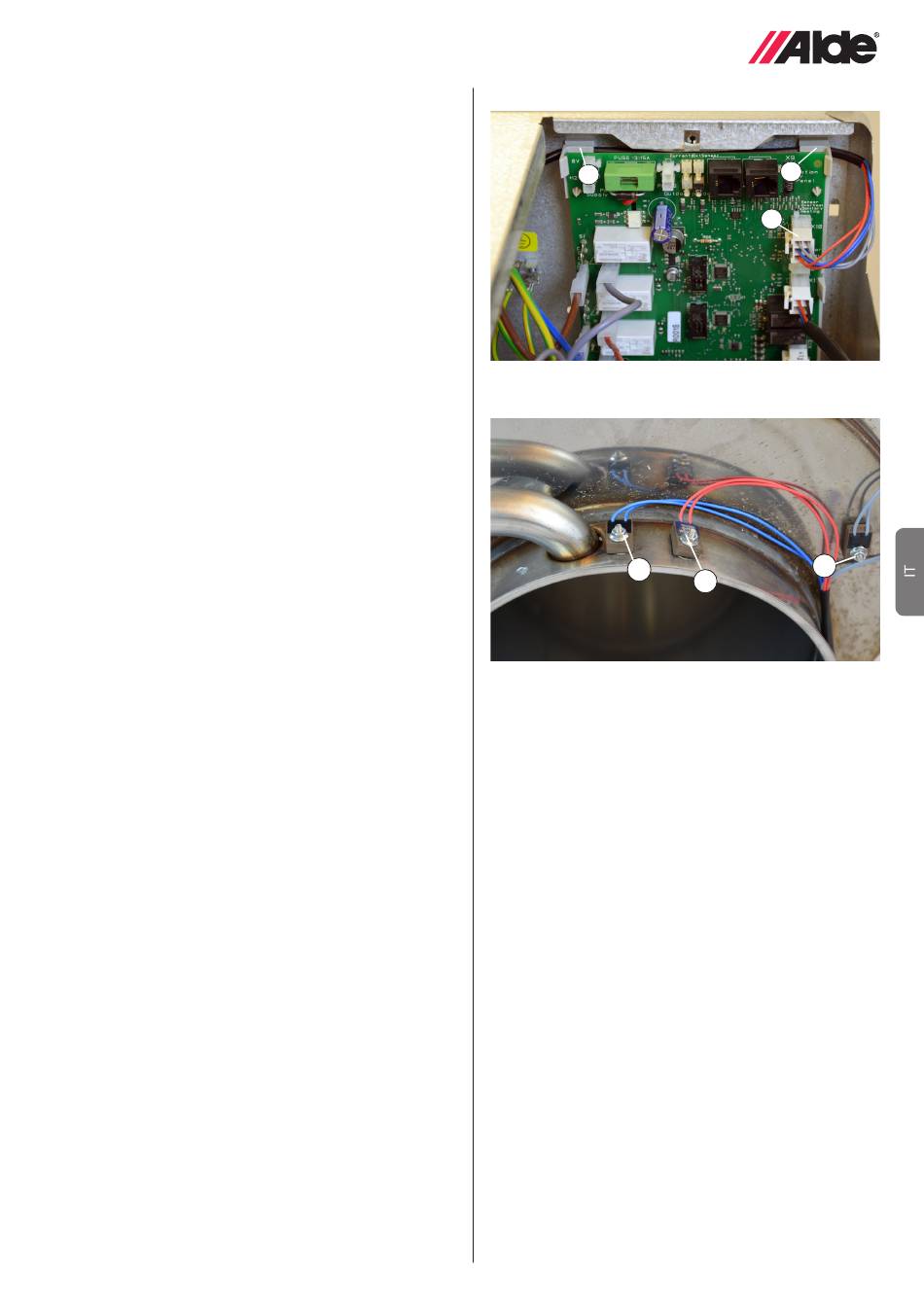

1. Smontare lo sportello di servizio sulla caldaia.
2. S taccare il morsetto a 6 poli (fig 9A) dal circuito
stampato.
3. R imuovere i cavi di collegamento dalla guida (fig 9B)
sul circuito stampato.
4. R imuovere il dado che fissa il termostato operativo
(cavo blu) (fig 10B) e la protezione antisurriscaldamen-
to (cavo rosso) (fig 10A) dal corpo della caldaia.
5. Rimuovere il dado che fissa il termostato dell'acqua
calda (cavo grigio) (fig 10C) sul corpo caldaia.
6. Rimuovere assieme i sensori.
7. Montare i sensori in ordine inverso,
serrare i dadi a 0,6 Nm.
8. Montare lo sportello di servizio ed effettuare una prova
di funzionamento della caldaia.
Fig. 9.
B
Fig. 10.
B
B
A
C
A
