3:2 REMPLACEMENT DU VENTILATEUR

1. Démontez la trappe de maintenance sur la chaudière.
2. Débranchez le câble du moteur du ventilateur en soule-
vant le crochet (Fig. 2A) et en tirant tout droit sur le câble.
3. D esserrez les 4 vis à tôle (Fig. 2B) qui fixent le ventilateur
sur le boîtier.
4. Dégagez le ventilateur du corps de la chaudière.
5. Montez le nouveau ventilateur dans l'ordre inverse.
ATTENTION : Veillez à ne pas endommager la turbine
du ventilateur en cours d'assemblage.
6. Remontez la trappe de maintenance et lancez un test de
la chaudière.
3:3 REMPLACEMENT DES BRÛLEURS
1. Démontez la trappe de maintenance sur la chaudière.
2. Déposez le ventilateur selon le point 3:2.
3. D ébranchez le fil du détecteur (figure 3A) et les fils de
bougies (Fig. 3B) du circuit imprimé.
4. Dévissez le tuyau de gaz (utiliser un contre-appui) au
niveau du brûleur (Fig. 3C) et l'électrovanne (figure 6B).
5. D évissez les 3 vis (figure 3D) de la plaque de recouvre-
ment du brûleur contre le boîtier du brûleur.
6. Tirez le couvercle avec le brûleur vers le haut et vers l'ex-
térieur, voir la figure 4 du boîtier du brûleur.
7. Montez le nouveau brûleur dans l'ordre inverse.
8. Serrez les écrous du tuyau de gaz (utiliser un contre-ap-
pui) de l'électrovanne et du brûleur à un couple de 7 à 9
Nm.
Ne pas oublier de vérifier que les cônes sont correctement
mis en place dans le tuyau.
ATTENTION : Vérifier l'étanchéité du système ainsi que
l'étanchéité des branchements à l'aide d'un spray de
détection de fuites lorsque la chaudière est en marche
9. Branchez le câble du détecteur et les câbles de bougies
sur le circuit imprimé.
10. Remontez la trappe de maintenance et lancez un
test de la chaudière.
Pour visionner les instructions vidéo Alde :
retrouvez-nous sur notre chaîne YouTube
The King of Comfort
Films d'aide à la maintenance et aux répara-
tions du système de chauffage Alde sur :
https://www.youtube.com/user/aldeheating

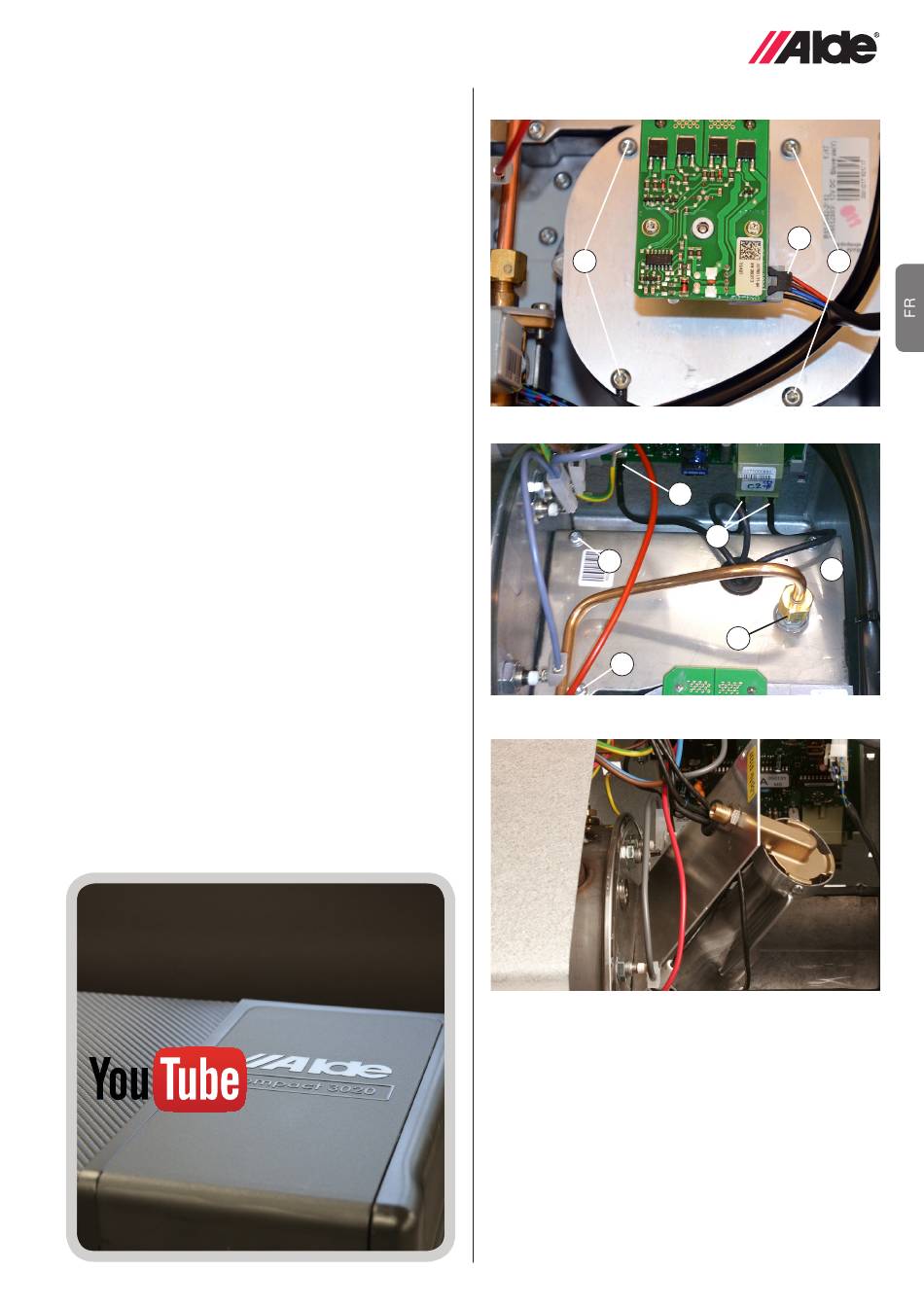

Fig 2.
B
Fig 3.
D
Fig 4.
.
A
B
C
D
A
B
D
