3:2 SOSTITUZIONE DELLA VENTOLA

1. Smontare lo sportello di servizio sulla caldaia.
2. Staccare il cavo dal motorino della ventola sollevando il
gancetto (fig 2A) ed estrarre il cavo senza piegarlo.
3. Svitare le 4 viti di plastica (fig 2B) che fissano la ventola al
suo alloggiamento.
4. Estrarre la ventola dal corpo della caldaia.
5. Montare la nuova ventola rimontando le parti in ordine
inverso.
NOTA! Fare attenzione a non danneggiare il mozzo
della ventola durante il montaggio.
6. Montare lo sportello di servizio ed effettuare una prova di
funzionamento della caldaia.

3:3 SOSTITUZIONE DEL BRUCIATORE

1. Smontare lo sportello di servizio sulla caldaia.
2. Rimuovere la ventola secondo il punto 3:2.
3. Staccare il cavo del rilevatore (fig 3A) e i cavi delle cande-
lette (fig 3B) dal circuito stampato.
4. Svitare il tubo del gas (usare un contrasto) sul bruciatore
(fig 3C) e l'elettrovalvola (fig 6B).
5. Svitare le 3 viti (fig 3D) che fissano la copertura del brucia-
tore sull'alloggiamento.
6. Tirare in alto e in fuori la copertura assieme al bruciatore
per estrarlo dall'alloggiamento (fig 4).
7. Montare il nuovo bruciatore rimontando le parti in ordine
inverso.
8. Serrare i dadi del tubo del gas (usare un contrasto), dell'e-
lettrovalvola e del bruciatore a 7-9 Nm.
Ricordare di controllare che le corone siano montate cor-
rettamente sul tubo. NOTA! Effettuare un controllo della
tenuta del sistema e dei raccordi usando uno spray per la
ricerca delle perdite con la caldaia in funzione.
Ricollegare il cavo del rilevatore e i cavi delle candelette sul
9.
circuito stampato.
10. Montare lo sportello di servizio ed effettuare una prova di
funzionamento della caldaia.
Per i video esplicativi Alde:
Seguici sul nostro canale YouTube
The King of Comfort
Per i video esplicativi su come effettuare la
manutenzione e la riparazione dei sistemi di
riscaldamento Alde, vedere:
https://www.youtube.com/user/aldeheating

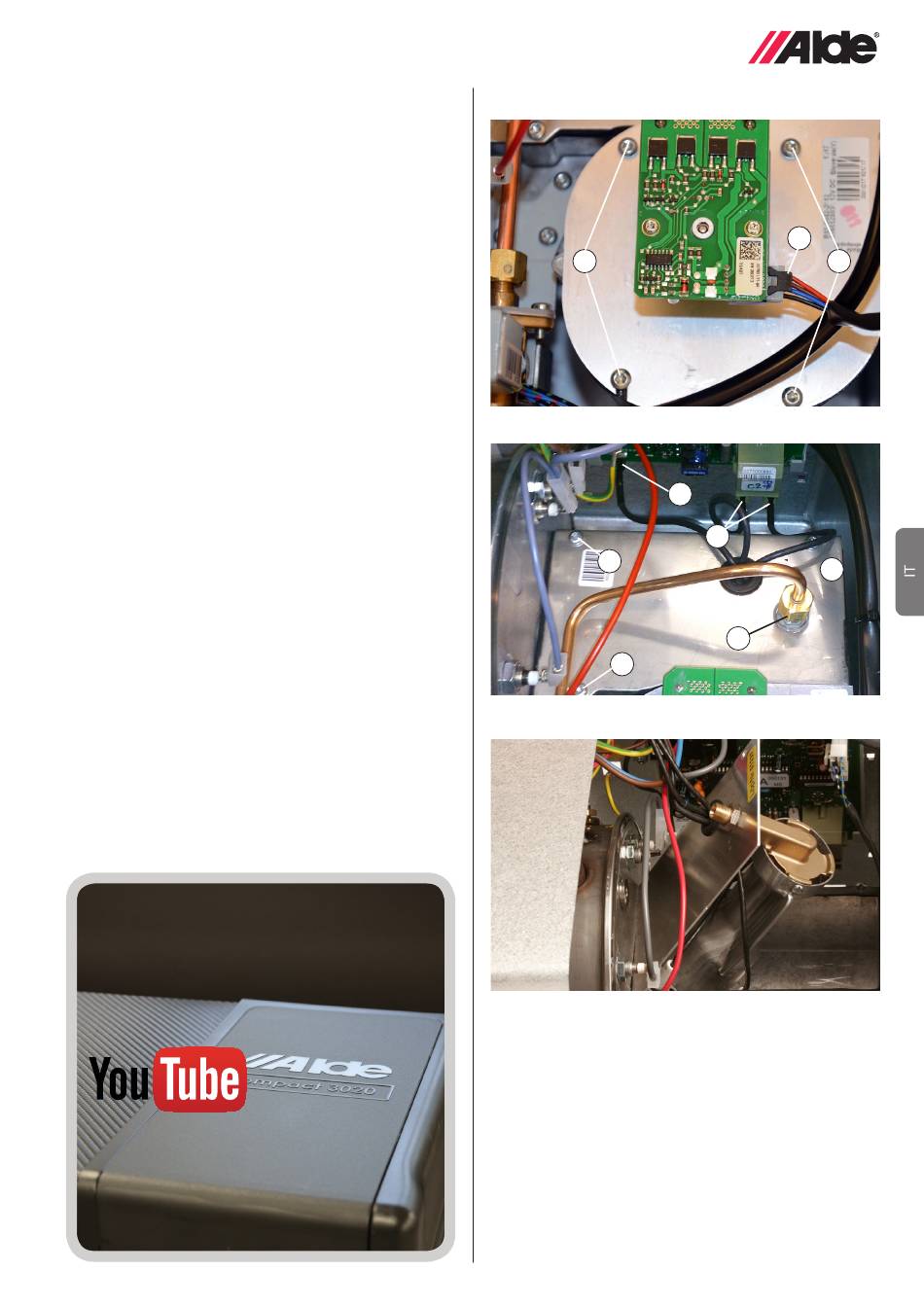

Fig 2.
B
Fig 3.
D
D
Fig 4.
A
B
A
B
D
C
