3. CAMBIO DE COMPONENTES
DANGER
PELIGRO
GEFAHR
ALTA TENSIÓN 230 V
PERICOLO
FARE
• Corte siempre alimentación de corriente de 12 V
GEVAAR
CC y de 230 V ~ antes de iniciar el servicio.
VAARA
PELIGRO
RIESGO DE INCENDIO
PERICOLO
O EXPLOSIÓN
• Cierre el grifo principal del gas antes de iniciar el servicio.
GEVAAR
• No use dispositivos con llamas al localizar averías.
• Solamente está permitido usar piezas originales
Alde como repuestos.
3:1 CAMBIO DE TARJETA IMPRESA
1. Desmonte la tapa de servicio de la caldera.
2. S uelte el cable azul (marcado S-5) (fig. 1A), el cable marrón
(marcado S-1) (fig. 1B), cable rojo (marcado S-3) (fig 1C), el
cable gris (marcado S-6) (fig. 1D) y el cable negro
(marcado S-4) (fig. 1E) en la tarjeta impresa y además el azul
(marcado S-2).(fig. 1F) y el marrón (marcado S-7) (fig. 1G) si
la caldera está equipada con una bomba de circulación de 230
voltios.
3. S uelte el bloque de conexión blanco de 6 polos (fig. 1H) (mar-
cado X10) de los captadores en la tarjeta impresa.
4. S uelte el bloque de conexión blanco de 4 polos (fig. 1I) (marca-
do X12) del ventilador en la tarjeta impresa.
5. S uelte el bloque de conexión blanco de 6 polos (fig. 1J) (marca-
do X13) de la electroválvula en la tarjeta impresa.
6. Desmonte la tarjeta impresa presionando hacia afuera los
ganchos, 3 unidades (fig. 1N) y saque hacia arriba la tarjeta
impresa.
7. S uelte el cable de sensor (fig. m1L) (marcado X16) y los cables
de bujía (fig. 1M) de la tarjeta impresa.
8. Suelte el cable de masa (fig. 1K) (marcado X17) en la tarjeta.
9. Fije la nueva tarjeta impresa haciendo presión y conecte los
cables según las figs. 1 y 3. Véase también el esquema de
conexiones en la página 89.
10. Monte la tapa de servicio y haga una prueba de funcionamiento
del gas y de la corriente eléctrica. ¡ATENCIÓN! Al manipular la
tarjeta impresa tenga en cuenta la electricidad estática.
MARCACIÓN DE CABLES, FIG. 1
1A. Cable azul marcado S-5 en la tarjeta impresa.
1B. Cable marrón marcado S-1 en la tarjeta impresa.
1C. Cable rojo marcado S-3 en la tarjeta impresa.
1D. Cable gris marcado S-6 en la tarjeta impresa.
1E. Cable negro marcado S-4 en la tarjeta impresa.
1F. Cable azul desde la bomba marcado S-2 en la tarjeta
impresa.
1G. Cable marrón desde la bomba marcado S-7 en la tarjeta
impresa.
1H. Bloque de conexiones blanco de 6 polos (X10) desde los
captadores
1I. Bloque de conexiones blanco de 4 polos (X12) desde el
ventilador.
1J. Bloque de conexiones blanco de 6 polos (X13) desde la
electroválvula.
1K. Amarillo/verde (X17)
1L. Cable de sensor (X16)
80

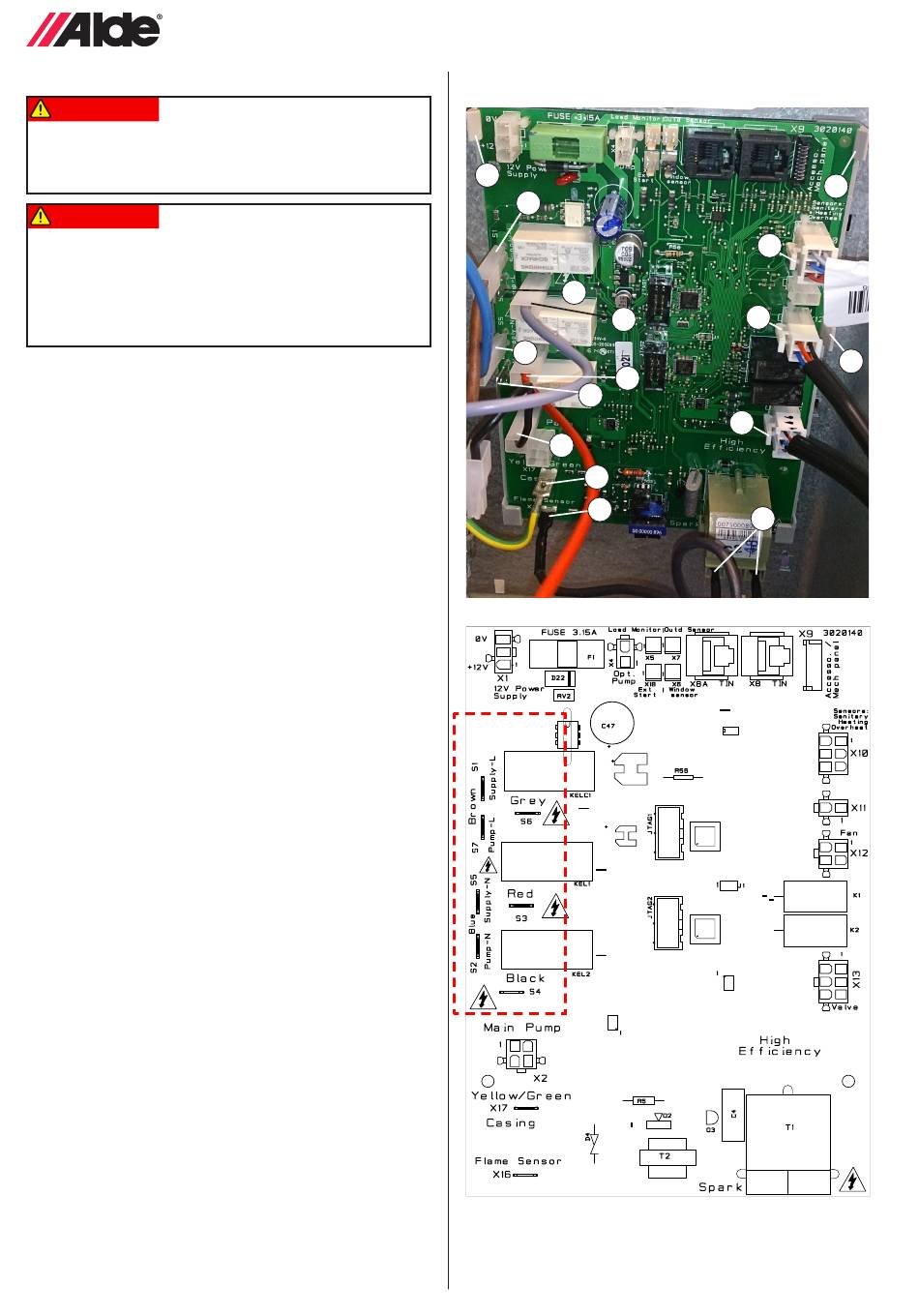

Fig. 1.
