3:4 AUSTAUSCH ZÜNDSTIFTE
Gleichzeitig mit den Zündstiften ist auch der Sensor
auszutauschen
1. Den Brenner gemäß Punkt 3:3 ausbauen.
2. Die Schrauben (Abb. 5A) lösen und die Zündstifte
(Abb. 5B) entfernen.
3. Die neuen Zündstifte einbauen und festschrau-
ben. Kontrollieren, dass der Abstand zwischen den
Zündstiftspitzen 3,5-4,5 mm beträgt und die Zündstifte
korrekt angeordnet sind (siehe Abb. 5).
4. Den Brenner gemäß Punkt 3:3 einbauen und einen
Probebetrieb der Heizung durchführen.

3:5 AUSTAUSCH SENSOR

Gleichzeitig mit dem Sensor sind auch die Zündstifte
auszutauschen.
1. Den Brenner gemäß Punkt 3:3 ausbauen.
2. Die Schrauben (Abb. 5C) lösen und den Sensor
(Abb. 5D) entfernen.
3. Den neuen Sensor so einbauen, dass die Sensorspitze
wie in Abb. 5 dargestellt über dem Brenner liegt, und
festschrauben.
4. Den Brenner gemäß Punkt 3:3 einbauen und einen
Probebetrieb der Heizung durchführen.

3:6 AUSTAUSCH MAGNETVENTIL

1. Die Wartungsklappe von der Heizung ausbauen.
2. Die Anschlussklemme (Abb. 1J) von der Platine lösen.
3. Das Gasrohr unter Zuhilfenahme eines Gegenhalters
vom Brenner (Abb. 6A) und vom Magnetventil (Abb. 6B)
lösen.
4. Die 3 Schrauben (Abb. 7A) des Magnetventilhalters
lösen.
5. Bei Bedarf kann die obere Spule abgeschraubt werden,
um den Ausbau des Magnetventils zu erleichtern. Die
Mutter herausdrehen (Abb. 7B).
6. Die Abdeckung über der Spule entfernen (Abb. 7C) und
die obere Spule (Abb. 8A) des Magnetventils abheben.
7. Das Magnetventil herausnehmen und das neue
Magnetventil in umgekehrter Reihenfolge einbauen.
Darauf achten, dass das Kabel der oberen Spule in der
Nut in der Abdeckung (Abb. 8B) liegt.
8. Die Muttern des Gasrohrs an Magnetventil (Abb. 6B)
und Brenner (Abb. 6A) unter Zuhilfenahme eines
Gegenhalters mit 7-9 Nm anziehen. Überprüfen, dass
die Konen ordnungsgemäß am Rohr montiert sind.
9. Mit Leckagespray das System einer Dichtigkeitsprüfung
unterziehen und die Dichtigkeit der Anschlüsse prüfen,
während die Heizung in Betrieb ist.
10. Serviceklappe einbauen.
28

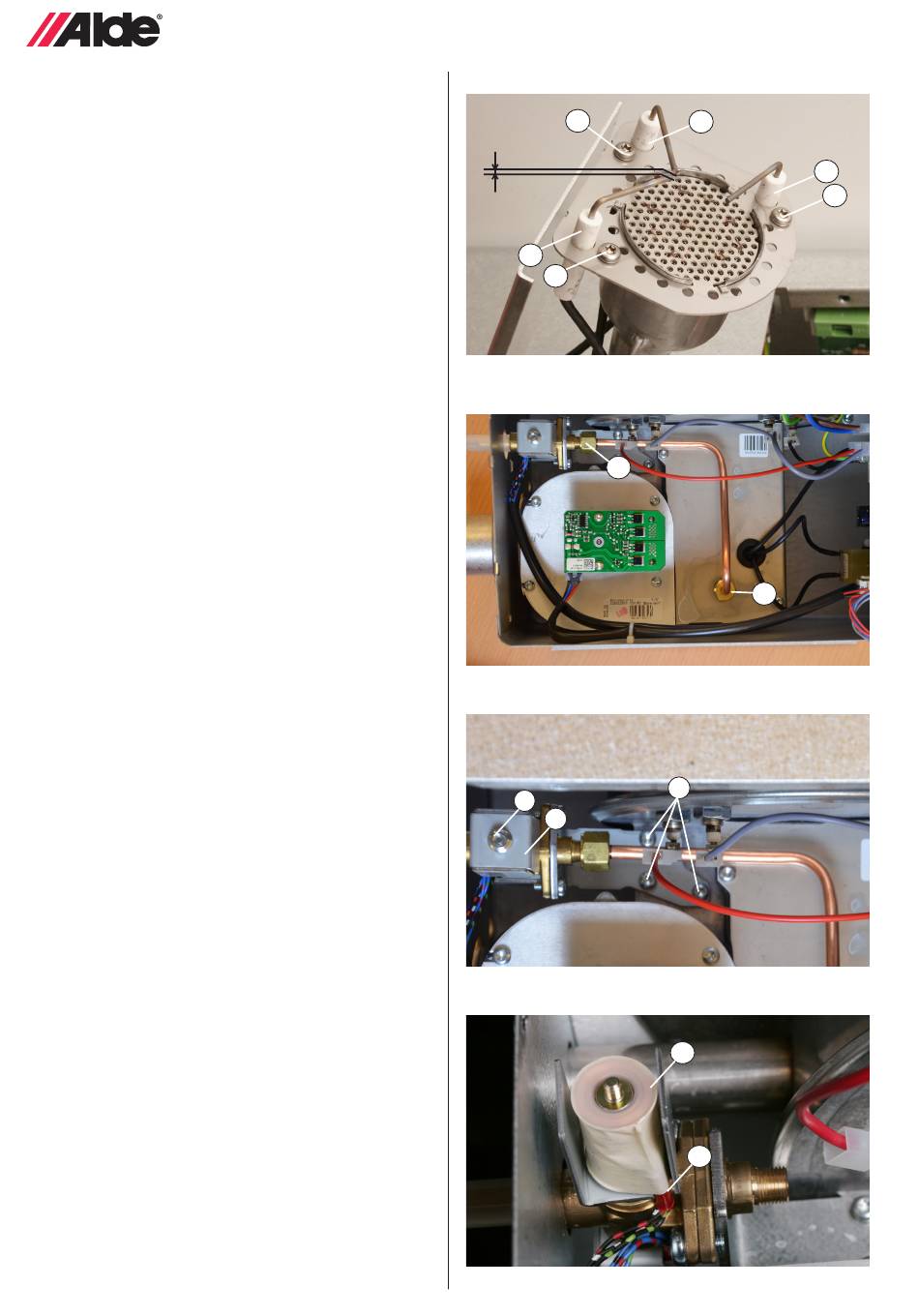

Abb. 5.
A
3,5-4,5 mm
B
A
Abb. 6.
B
Abb. 7.
B
C
Abb. 8.
B
D
C
A
A
A
B
