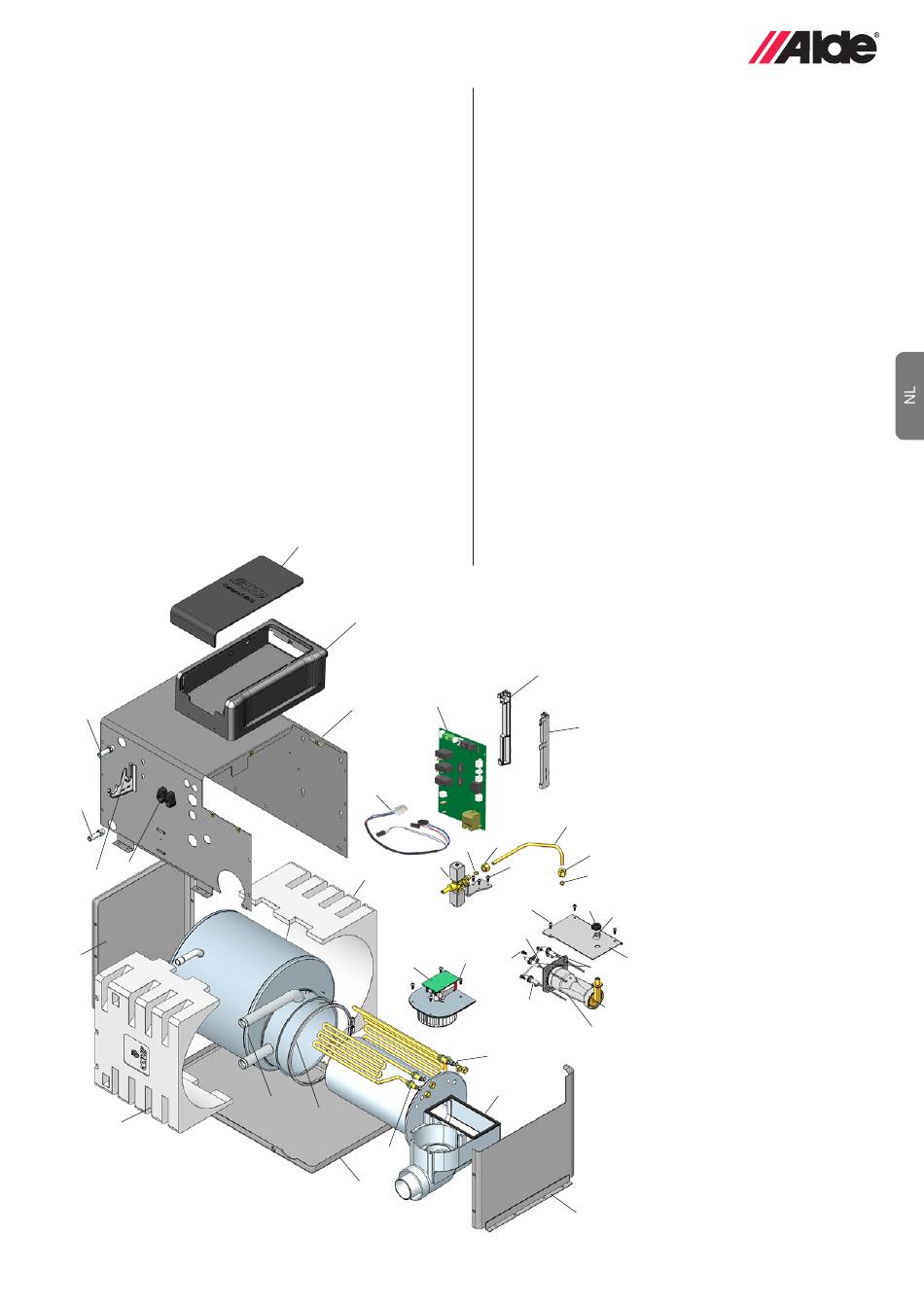

6. EXPLOSIETEKENING

1. 3020 011 Servicelock
2. 3020 010 Serviceluik
3. 3010 152 Mantel
4. 3020 040 Printkaart 3 kW voor model A
3020 140 Printkaart 3 kW voor model HE
5. 3020 039 Sensorset
6. 3010 189 Printkaarthouder, links
7. 3010 188 Printkaarthouder, rechts
8. 3010 163 Moer
9. 3010 164 Conus
10. 3010 304 Magneetventiel
11. 3010 182 Schroef
12. 3010 312 Koperen buis
13. 3010 182 Schroef
14. 3000 452 Ventilator compleet
15. 3010 182 Schroef
16. 2930 235 Kabeldoorvoerconnector
17. 3010 166 Moer
18. 3010 135 Plaat
34
34
36
35
33
32
1
2
4
3
5
10
34
14
31
30
28
29
19. 3010 133 Slagpin
20. 3010 186 Moer
21. 3010 181 Schroef
22. 3010 134 Sensorpin
23. 3010 122 Brander
24. 3010 301 Brander compleet
25. 3010 150 Korte zijde, voorste
26. 3010 141 Element, 2kW
27. 3010 136 Pakking
28. 3000 140 Element, 1kW
29. 3010 153 Bodemplaat
30. 3010 200 Buisklem
31. 3020 001 Ketellichaam
32. 3010 158 Isolatie
33. 3010 151 Korte zijde, achterste
34. 3010 131 Buisnippel
35. 3010 159 Steun voor achterventiel
36. 2762 125 Trekontlasting
Overige details
3010 205 Kabel van de ventilator
6
7
12
8
9
8
11
9
16
15
17
20
13
21 18
19
22
23
24
26
27
25
