3:7 AUSTAUSCH FÜHLER
1. Die Wartungsklappe von der Heizung ausbauen.
2. Die 6-polige Anschlussklemme (Abb. 9A) von der
Platine lösen.
3. Die Anschlusskabel aus ihrer Nut (Abb. 9B) an der
Platinenhalterung lösen.
4. Die Mutter des Betriebsthermostats (blaues Kabel)
(Abb. 10B) und den Überhitzungsschutz (rotes Kabel)
(Abb. 10 A) vom Heizungskörper lösen.
5. Die Mutter des Warmwasserthermostats (graues Kabel)
(Abb. 10C) am Heizungskörper lösen
6. Die Sensoren zusammen entfernen.
7. Die Fühler in der umgekehrten Reihenfolge einbauen,
die Muttern mit 0,6 Nm anziehen.
8. Serviceklappe einbauen und Probebetrieb der Heizung
durchführen.

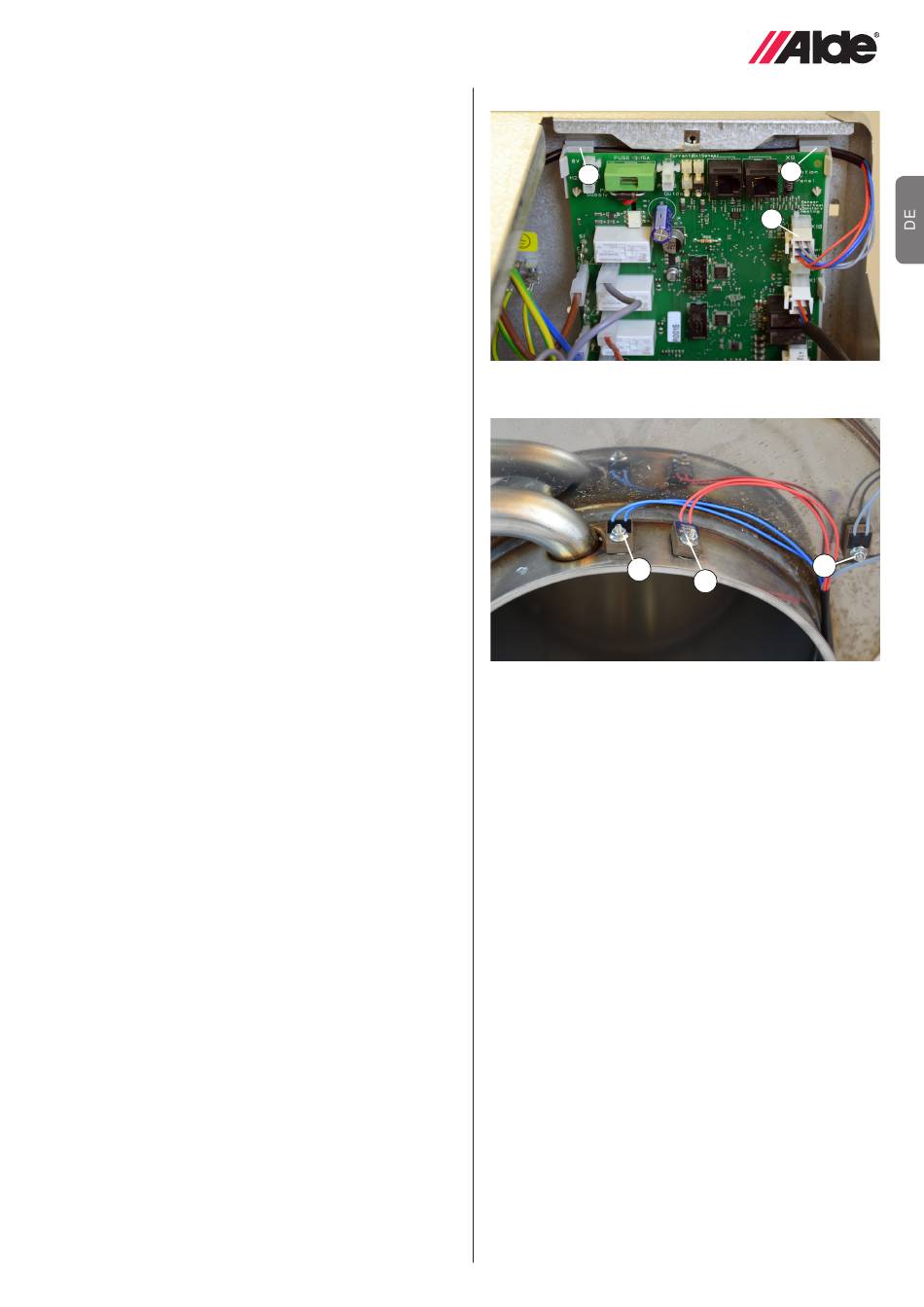

Abb. 9.
B
Abb. 10.
B
B
A
C
A
