3:7 CAMBIO DE CAPTADOR
1. Desmonte la tapa de servicio de la caldera.
2. S uelte el bloque de conexiones de 6 polos (fig. 9A) de
la tarjeta de impresa.
3. S uelte los cables de conexión de su ranura (fig. 9B) en
la fijación de la tarjeta impresa.
4. Suelte la tuerca que sujeta el termostato de trabajo
(cable azul) (fig. 10B) y la protección de sobrecalenta-
miento (cable rojo) (fig. 10A) del cuerpo de la caldera.
5. Suelte la tuerca que sujeta el termostato de agua ca-
liente (gris cable) (fig. 10C) en el cuerpo de la caldera.
6. Quitar los captadores juntos.
7. Monte los captadores en el sentido inverso; las tuer-
cas se aprietan con 0,6 Nm.
8. Monte la tapa de servicio y haga una prueba de funcio-
namiento de la caldera.
.

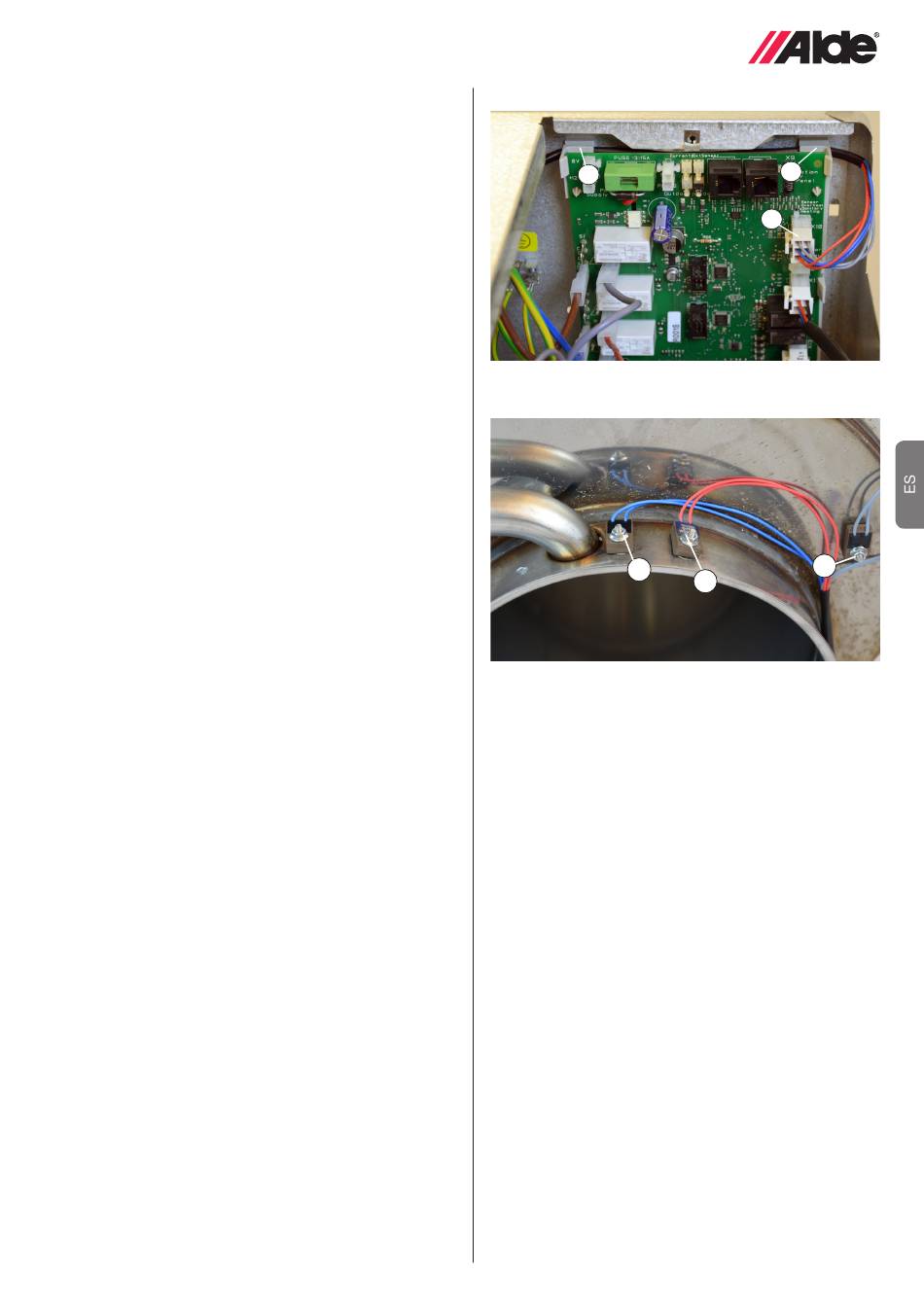

Fig. 9
B
.
Fig. 10
B
B
A
C
A
