Alde Compact 3020 Servicehandbuch Seite 89

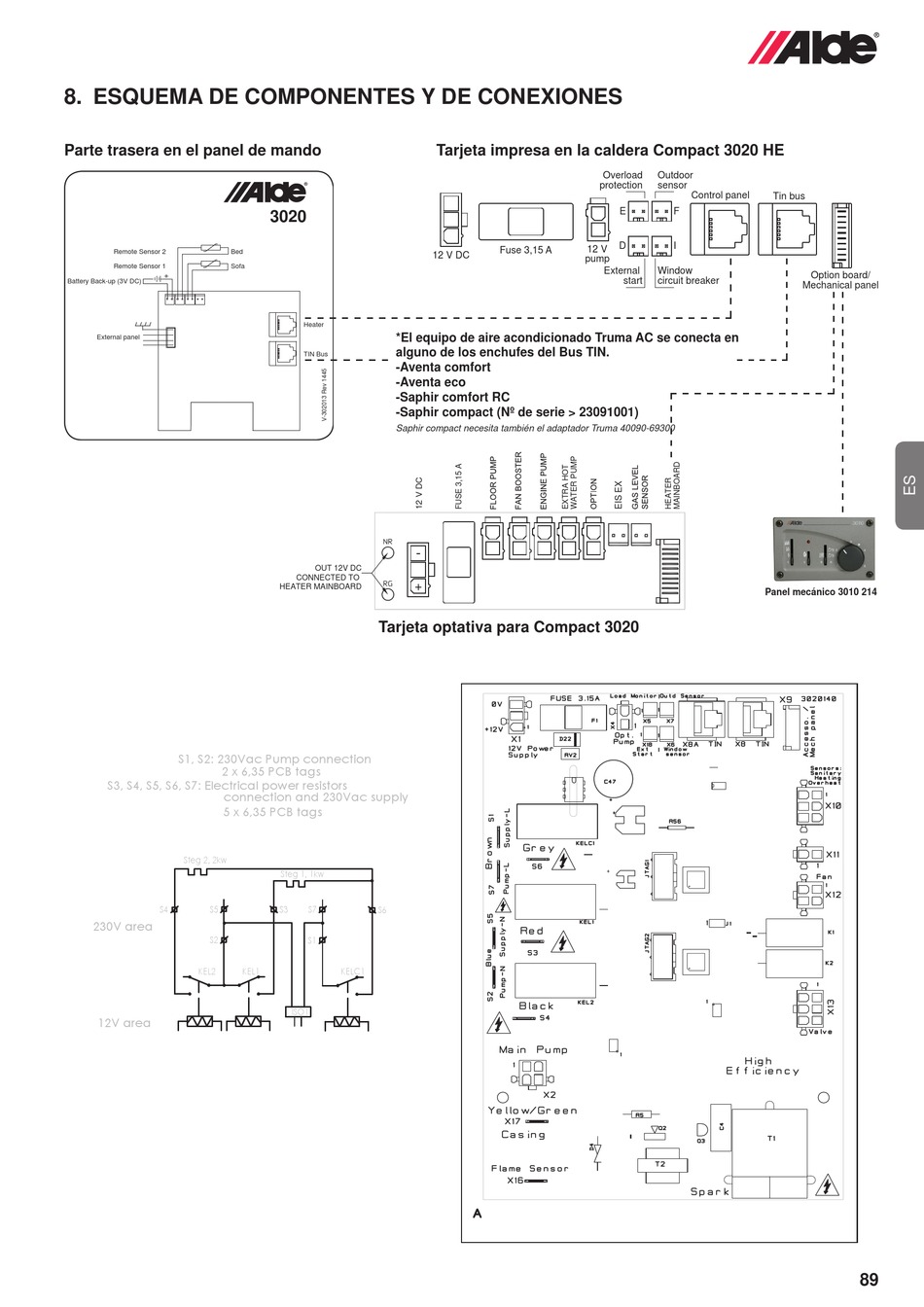

8. ESQUEMA DE COMPONENTES Y DE CONEXIONES
Parte trasera en el panel de mando
Remote Sensor 2 Bed
Remote Sensor 1 Sofa
+
Battery Back-up (3V DC)
External panel












3020
Heater
*El equipo de aire acondicionado Truma AC se conecta en
alguno de los enchufes del Bus TIN.
TIN Bus
-Aventa comfort
-Aventa eco
-Saphir comfort RC
-Saphir compact (Nº de serie > 23091001)
Saphir compact necesita también el adaptador Truma 40090-69300
-
OUT 12V DC
CONNECTED TO
+
HEATER MAINBOARD
Tarjeta optativa para Compact 3020

  

 



Tarjeta impresa en la caldera Compact 3020 HE
Overload
protection
12 V
Fuse 3,15 A
12 V DC
pump
External








 














 
 



  



Outdoor
sensor
Control panel
Tin bus
E F
D I
Window
start circuit breaker
Panel mecánico 3010 214











 





 

 




Option board/
Mechanical panel














89
