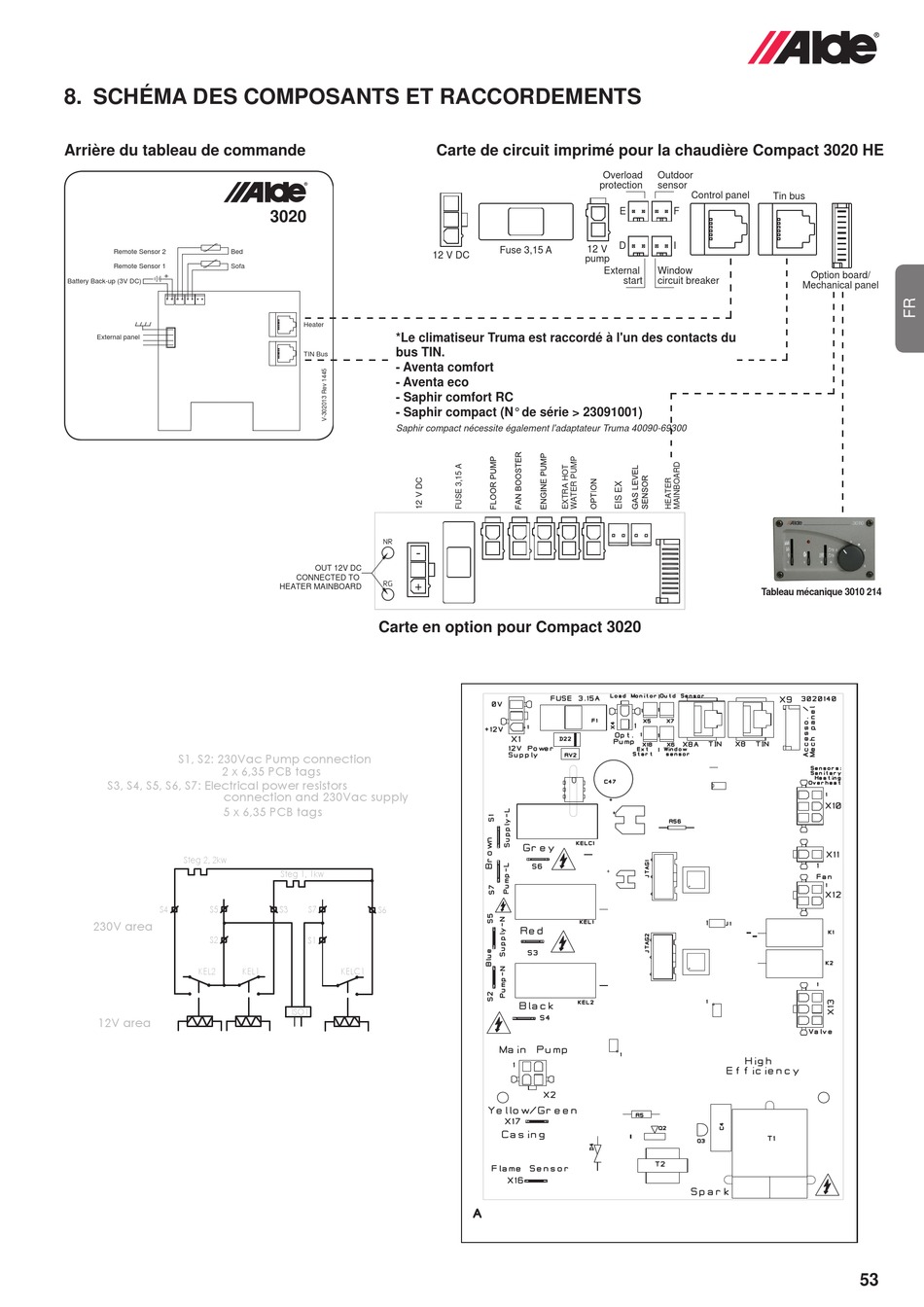

8. SCHÉMA DES COMPOSANTS ET RACCORDEMENTS
Arrière du tableau de commande
Remote Sensor 2 Bed
Remote Sensor 1 Sofa
+
Battery Back-up (3V DC)
External panel












3020
Heater
*Le climatiseur Truma est raccordé à l'un des contacts du
bus TIN.
TIN Bus
- Aventa comfort
- Aventa eco
- Saphir comfort RC
- Saphir compact (N° de série > 23091001)
Saphir compact nécessite également l'adaptateur Truma 40090-69300
-
OUT 12V DC
CONNECTED TO
+
HEATER MAINBOARD
Carte en option pour Compact 3020

  

 



Carte de circuit imprimé pour la chaudière Compact 3020 HE
Overload
protection
12 V
Fuse 3,15 A
12 V DC
pump
External








 














 
 



  



Outdoor
sensor
Control panel
Tin bus
E F
D I
Window
start circuit breaker
Tableau mécanique 3010 214











 





 

 




Option board/
Mechanical panel














