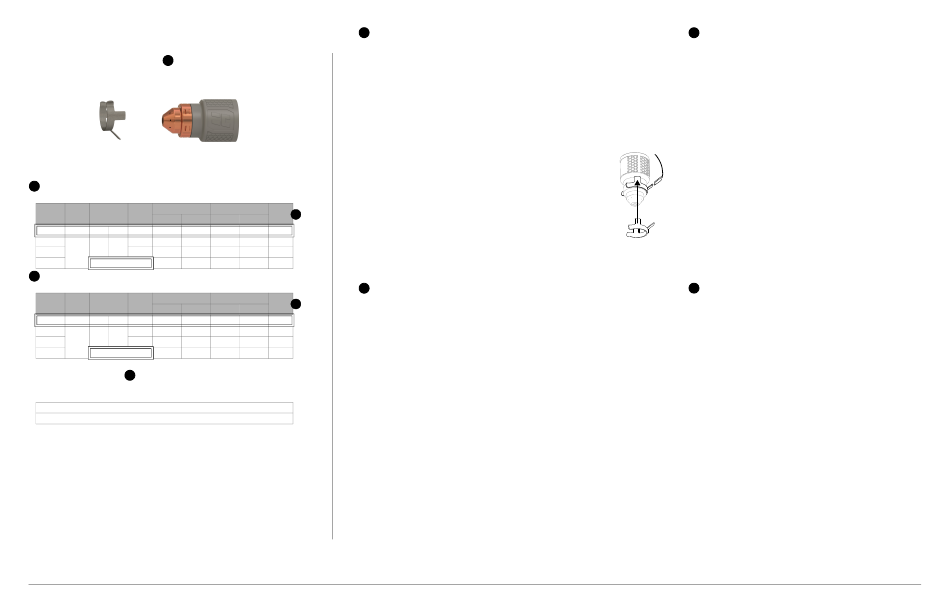

Kesim Tablolarının Kullanılması (Türkçe/Turkish)
Örnek
1
Mild Steel – 105 A – Air
428895 ohmic 428936
sensing ring
2
Metric
Best Quality
Material Cut Initial Pierce
Thickness Height Pierce Height Delay
Cut Speed Arc Voltage Cut Speed Arc Voltage
mm mm mm % seconds mm/min volts
6 0.5 3960 143
6.4 200
20 3.2 1.0 790 153
40 Edge start 200 172
2
English
Best Quality
Material Cut Initial Pierce
Thickness Height Pierce Height Delay
Cut Speed Arc Voltage Cut Speed Arc Voltage
inches inches inches % seconds in/min volts
1/4 0.5 156 143
0.25 200
3/4 0.125 1.0 33 152
1-1/2 Edge start 9 170
4
Gas flow rate – slpm / scfh
236 / 500 Hot (cutflow)
311 / 660 Cold (postflow)
38
Metal tipi:
1
• Siyah Sac
• Paslanmaz Çelik
• Aluminyum
Kesme işlemi:
• A = Amperaj. Amperaj ayarı, bu sayfada verilen tüm ayarlar için geçerlidir.
• FineCut tablolarında, her bir kalınlık için amperaj ayarı kesim tablosuna dâhil
edilmiştir. Bu rehber yüksek hız ve düşük hız tablolarını içerir. Kesim sehpası
bu ayarlarda kesmenize izin veriyorsa yüksek hız ayarları bazı kalınlıklarda daha
iyi kesim kalitesi ve daha az çapak üretebilir.
Gaz tipi:
• Hava (veya nitrojen)
• F5
Mekanize kartuşu torç yükseklik kontrolü (THC) sistemine
bağlamak için bir ohmik algılama halkası kullanın. Kartuşu
gösterildiği gibi takın. 428895 takımı 3 ohmik algılama halkası
Highest Production
Kerf
3
(420580) içerir.
Width
mm/min volts mm
4880 143 2.2
940 152 2.8
250 170 5.1
Metric = Metrik ölçümler
2
Highest Production
Kerf
English = İngiliz ölçümler
3
Width
Material Thickness = Çalışma parçasının (kesilen metal plaka) kalınlığı.
in/min volts inches
192 143 0.086
Cut Height = Kesme sırasında kartuş ile çalışma parçası arasındaki mesafe.
40 151 0.108
Initial Pierce Height = Torç kesme yüksekliğine inmeden önce, ateşlendiğinde
10 168 0.183
Pierce Delay = Plazma arkının çalışma parçasını keserken delme yüksekliğinde sabit
Best Quality (Cut Speed ve Arc Voltage*) = En iyi kesim kalitesini bulmak için
Highest Production (Cut Speed ve Arc Voltage*) = Kesim hızlarını %20 - %30
Kerf Width = Kesme işlemiyle kaldırılan malzemenin genişliği. Kerf genişlikleri sadece
* Kesme yüksekliğinin kontrol edilmesi için ark geriliminin nasıl kullanılacağı hakkında bilgi
almak için Powermax65/85/105 SYNC Mechanized Cutting Guide (Mekanize Kesim
Rehberi)'ne (810480) bakın.
kartuş ucu ile çalışma parçası arasındaki mesafe.
kaldığı süre.
başlangıç noktasını sağlayan ayarlar (en iyi açı, en az çapak, en iyi kesim yüzeyi
bitirme). İstenilen sonucu elde etmek için hızı uygulamanıza ve kesme
sisteminize göre ayarlayın.
oranında artıran ayarlar. Bu hızlarda daha fazla sayıda kesim parçası elde edilir
ancak mümkün olan en iyi kesim kalitesi beklenmez.
referans içindir. Hypertherm bunları "En İyi Kalite" ayarlarını kullanarak elde
etmiştir. Kurulumlar ve malzeme kompozisyonları arasındaki farklılıklar, gerçek
sonuçların tablolarda gösterilenlerden farklı olmasına neden olabilir.
Ölçüm birimleri:
3
• mm = milimetre
• % = yüzde
• seconds = saniye
• mm/min = dakika başına milimetre
• volts = volt
• inches = inç
• in/min = dakika başına inç
• A = amperaj (FineCut tabloları)
Edge start = Çalışma parçasının kenarından kesime
başlanması.
Her kesim tablosu sıcak ve soğuk gaz akışı oranlarını listeler.
4
• slpm = Dakika başına standart litre
• scfh = Saat başına standart kübik fit
Hot (cutflow) = Plazma arkı açık ve kesim sırasında sabit
gaz akışı gerçekleşiyor.
Cold (postflow) = Plazma arkı kapalı ve kesim
tamamlanmadan önce birkaç saniye için sabit gaz
akışı gerçekleşiyor. Bu akış hızı, gaz testi modu için
de geçerlidir.
Türkçe/Turkish Revizyon 2 810500MU Kesim Tabloları Rehberi Powermax65/85/105 SYNC
