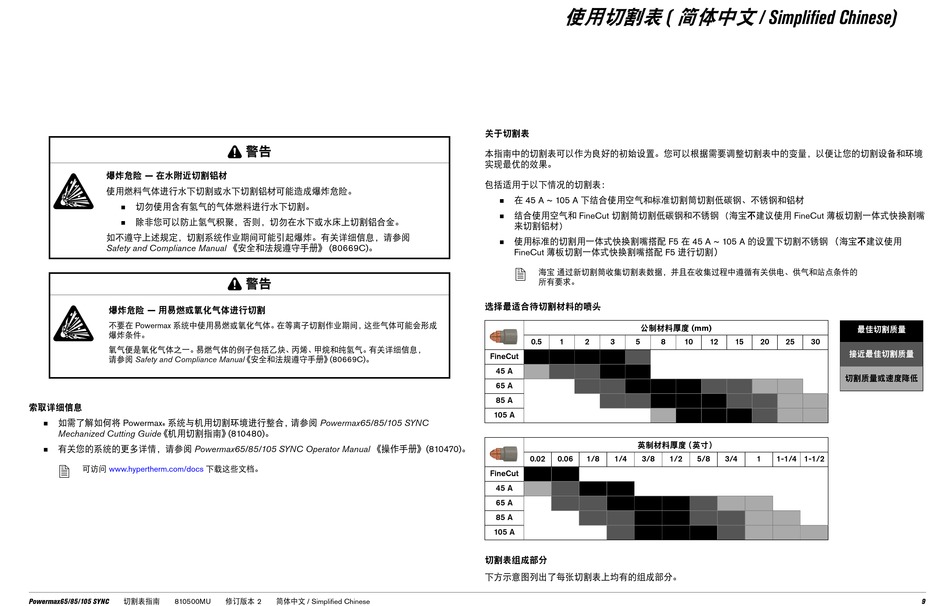

使用切割表 (简体中文/ Simplified Chinese) - Hypertherm Powermax65 SYNC Bedienungsanleitung

爆炸危险 — 在水附近切割铝材
使用燃料气体进行水下切割或水下切割铝材可能造成爆炸危险。
切勿使用含有氢气的气体燃料进行水下切割。

除非您可以防止氢气积聚，否则，切勿在水下或水床上切割铝合金。

如不遵守上述规定，切割系统作业期间可能引起爆炸。有关详细信息，请参阅
Safety and Compliance Manual 《安全和法规遵守手册》 (80669C)。
爆炸危险 — 用易燃或氧化气体进行切割
不要在 Powermax 系统中使用易燃或氧化气体。 在等离子切割作业期间， 这些气体可能会形成
爆炸条件。
氧气便是氧化气体之一。 易燃气体的例子包括乙炔、 丙烯、 甲烷和纯氢气。 有关详细信息，
请参阅 Safety and Compliance Manual 《 安全和法规遵守手册》 (80669C)。
索取详细信息
 如需了解如何将 Powermax 系统与机用切割环境进行整合， 请参阅 Powermax65/85/105 SYNC
®
Mechanized Cutting Guide 《机用切割指南》 (810480)。
有关您的系统的更多详情，请参阅 Powermax65/85/105 SYNC Operator Manual 《操作手册》 (810470)。


可访问 www.hypertherm.com/docs 下载这些文档。
Powermax65/85/105 SYNC 切割表指南 810500MU
警告
警告
修订版本 2 简体中文 / Simplified Chinese
使用切割表
关于切割表
本指南中的切割表可以作为良好的初始设置。您可以根据需要调整切割表中的变量，以便让您的切割设备和环境
实现最优的效果。
包括适用于以下情况的切割表：
在 45 A ~ 105 A 下结合使用空气和标准切割筒切割低碳钢、不锈钢和铝材

结合使用空气和 FineCut 切割筒切割低碳钢和不锈钢

来切割铝材 ）
使用标准的切割用一体式快换割嘴搭配 F5 在 45 A ~ 105 A 的设置下切割不锈钢 （海宝不建议使用

FineCut 薄板切割一体式快换割嘴搭配 F5 进行切割）

海宝 通过新切割筒收集切割表数据，并且在收集过程中遵循有关供电、供气和站点条件的
所有要求。
选择最适合待切割材料的喷头
公制材料厚度 (mm)
0.5 1 2 3 5 8
FineCut
45 A
65 A
85 A
105 A
英制材料厚度 （英寸）
0.02 0.06 1/8 1/4 3/8
FineCut
45 A
65 A
85 A
105 A
切割表组成部分
下方示意图列出了每张切割表上均有的组成部分。
简体中文
( / Simplified Chinese)
海宝不建议使用 FineCut 薄板切割一体式快换割嘴
（
10 12 15 20 25 30
切割质量或速度降低
1/2 5/8 3/4 1 1-1/4 1-1/2
最佳切割质量
接近最佳切割质量
