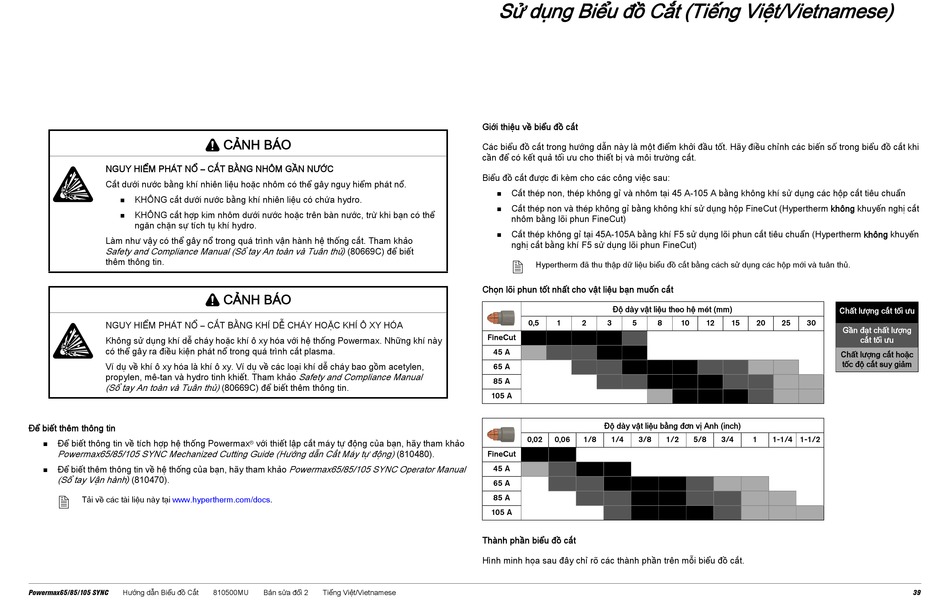

Sử Dụng Biểu Đồ Cắt (Tiếng Việt/Vietnamese) - Hypertherm Powermax65 SYNC Bedienungsanleitung

NGUY HIỂM PHÁT NỔ – CẮT BẰNG NHÔM GẦN NƯỚC
Cắt dưới nước bằng khí nhiên liệu hoặc nhôm có thể gây nguy hiểm phát nổ.
KHÔNG cắt dưới nước bằng khí nhiên liệu có chứa hydro.

KHÔNG cắt hợp kim nhôm dưới nước hoặc trên bàn nước, trừ khi bạn có thể

ngăn chặn sự tích tụ khí hydro.
Làm như vậy có thể gây nổ trong quá trình vận hành hệ thống cắt. Tham khảo
Safety and Compliance Manual (Sổ tay An toàn và Tuân thủ
thêm thông tin.
NGUY HIỂM PHÁT NỔ – CẮT BẰNG KHÍ DỄ CHÁY HOẶC KHÍ Ô XY HÓA
Không sử dụng khí dễ cháy hoặc khí ô xy hóa với hệ thống Powermax. Những khí này
có thể gây ra điều kiện phát nổ trong quá trình cắt plasma.
Ví dụ về khí ô xy hóa là khí ô xy. Ví dụ về các loại khí dễ cháy bao gồm acetylen,
propylen, mê-tan và hydro tinh khiết. Tham khảo
(Sổ tay An toàn và Tuân thủ)
Để biết thêm thông tin
Để biết thông tin về tích hợp hệ thống Powermax

Powermax65/85/105 SYNC Mechanized Cutting Guide (Hướng dẫn Cắt Máy tự động)
Để biết thêm thông tin về hệ thống của bạn, hãy tham khảo

(Sổ tay Vận hành
) (810470).

Tải về các tài liệu này tại www.hypertherm.com/docs.
Hướng dẫn Biểu đồ Cắt
Powermax65/85/105 SYNC
CẢNH BÁO
) (80669C) để biết
CẢNH BÁO
Safety and Compliance Manual
(80669C) để biết thêm thông tin.
với thiết lập cắt máy tự động của bạn, hãy tham khảo
®
Powermax65/85/105 SYNC Operator Manual
810500MU Bản sửa đổi 2 Tiếng Việt/Vietnamese
Sử dụng Biểu đồ Cắt (Tiếng Việt/Vietnamese)
Giới thiệu về biểu đồ cắt
Các biểu đồ cắt trong hướng dẫn này là một điểm khởi đầu tốt. Hãy điều chỉnh các biến số trong biểu đồ cắt khi
cần để có kết quả tối ưu cho thiết bị và môi trường cắt.
Biểu đồ cắt được đi kèm cho các công việc sau:
Cắt thép non, thép không gỉ và nhôm tại 45 A-105 A bằng không khí sử dụng các hộp cắt tiêu chuẩn

Cắt thép non và thép không gỉ bằng không khí sử dụng hộp FineCut (Hypertherm không khuyến nghị cắt

nhôm bằng lõi phun FineCut)
Cắt thép không gỉ tại 45A-105A bằng khí F5 sử dụng lõi phun cắt tiêu chuẩn (Hypertherm không khuyến

nghị cắt bằng khí F5 sử dụng lõi phun FineCut)

Hypertherm đã thu thập dữ liệu biểu đồ cắt bằng cách sử dụng các hộp mới và tuân thủ.
Chọn lõi phun tốt nhất cho vật liệu bạn muốn cắt
0,5 1
FineCut
45 A
65 A
85 A
105 A
0,02 0,06
(810480).
FineCut
45 A
65 A
85 A
105 A
Thành phần biểu đồ cắt
Hình minh họa sau đây chỉ rõ các thành phần trên mỗi biểu đồ cắt.
Độ dày vật liệu theo hệ mét (mm)
2 3 5 8 10 12 15 20
Độ dày vật liệu bằng đơn vị Anh (inch)
1/8 1/4 3/8 1/2 5/8 3/4 1
Chất lượng cắt tối ưu
25 30
Gần đạt chất lượng
cắt tối ưu
Chất lượng cắt hoặc
tốc độ cắt suy giảm
1-1/4 1-1/2
39
