Korzystanie Z Wykresów Cięcia (Polski/Polish) - Hypertherm Powermax65 SYNC Bedienungsanleitung

NIEBEZPIECZEŃSTWO EKSPLOZJI — CIĘCIE ALUMINIUM W POBLIŻU WODY
Cięcie pod lustrem wody przy użyciu gazu paliwowego lub na aluminium może stworzyć
zagrożenie wybuchem.
NIE ciąć pod lustrem wody przy użyciu gazów paliwowych zawierających wodór.

NIE ciąć stopów aluminium pod lustrem wody ani na stole wodnym, jeśli nie

wdrożono rozwiązań zapobiegających gromadzeniu się wodoru.
Mogłoby to doprowadzić do wybuchu podczas pracy systemu cięcia. Więcej informacji
znajduje się w dokumencie Safety and Compliance Manual (Podręcznik bezpieczeństwa
i zgodności) (80669C).
NIEBEZPIECZEŃSTWO EKSPLOZJI — CIĘCIE Z GAZAMI PALNYMI LUB UTLENIAJĄCYMI
Z systemami Powermax nie wolno stosować gazów palnych ani utleniających.
Mogą one wytworzyć warunki zagrożenia eksplozją podczas operacji cięcia plazmowego.
Przykładem gazu utleniającego jest tlen. Przykłady gazów palnych to acetylen, propylen,
metan i czysty wodór. Więcej informacji znajduje się w dokumencie Safety and
Compliance Manual (Podręcznik bezpieczeństwa i zgodności) (80669C).
Dodatkowe informacje
Informacje na temat integracji systemu Powermax

znaleźć w dokumencie Powermax65/85/105 SYNC Mechanized Cutting Guide (Podręcznik cięcia
zmechanizowanego do systemu Powermax65/85/105 SYNC) (810480).
 Dodatkowe informacje o systemie można znaleźć w dokumencie Powermax65/85/105 SYNC Operator
Manual (Podręcznik operatora systemu Powermax65/85/105 SYNC) (810470).

Dokumenty można pobrać pod adresem www.hypertherm.com/docs.
Powermax65/85/105 SYNC Przewodnik po wykresach cięcia
OSTRZEŻENIE
OSTRZEŻENIE
z funkcją ustawienia cięcia zmechanizowanego można
®
810500MU Wersja 2 Polski/Polish

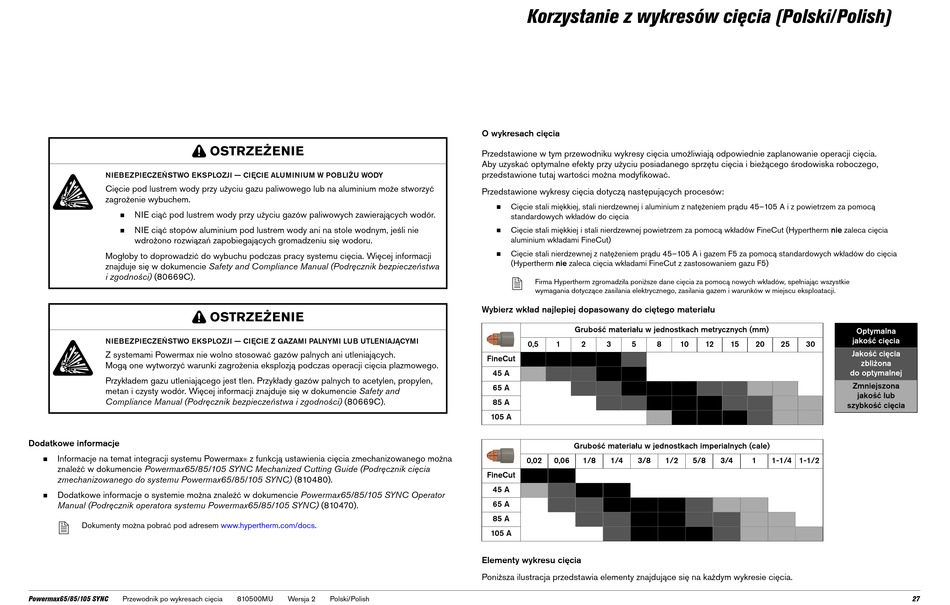

Korzystanie z wykresów cięcia (Polski/Polish)
O wykresach cięcia
Przedstawione w tym przewodniku wykresy cięcia umożliwiają odpowiednie zaplanowanie operacji cięcia.
Aby uzyskać optymalne efekty przy użyciu posiadanego sprzętu cięcia i bieżącego środowiska roboczego,
przedstawione tutaj wartości można modyfikować.
Przedstawione wykresy cięcia dotyczą następujących procesów:
 Cięcie stali miękkiej, stali nierdzewnej i aluminium z natężeniem prądu 45–105 A i z powietrzem za pomocą
standardowych wkładów do cięcia
 Cięcie stali miękkiej i stali nierdzewnej powietrzem za pomocą wkładów FineCut (Hypertherm nie zaleca cięcia
aluminium wkładami FineCut)
 Cięcie stali nierdzewnej z natężeniem prądu 45–105 A i gazem F5 za pomocą standardowych wkładów do cięcia
(Hypertherm nie zaleca cięcia wkładami FineCut z zastosowaniem gazu F5)

Firma Hypertherm zgromadziła poniższe dane cięcia za pomocą nowych wkładów, spełniając wszystkie
wymagania dotyczące zasilania elektrycznego, zasilania gazem i warunków w miejscu eksploatacji.
Wybierz wkład najlepiej dopasowany do ciętego materiału
Grubość materiału w jednostkach metrycznych (mm)
0,5 1 2 3 5 8
FineCut
45 A
65 A
85 A
105 A
Grubość materiału w jednostkach imperialnych (cale)
0,02 0,06 1/8 1/4 3/8
FineCut
45 A
65 A
85 A
105 A
Elementy wykresu cięcia
Poniższa ilustracja przedstawia elementy znajdujące się na każdym wykresie cięcia.
10 12 15 20 25 30
1/2 5/8 3/4 1 1-1/4 1-1/2
Optymalna
jakość cięcia
Jakość cięcia
zbliżona
do optymalnej
Zmniejszona
jakość lub
szybkość cięcia
27
