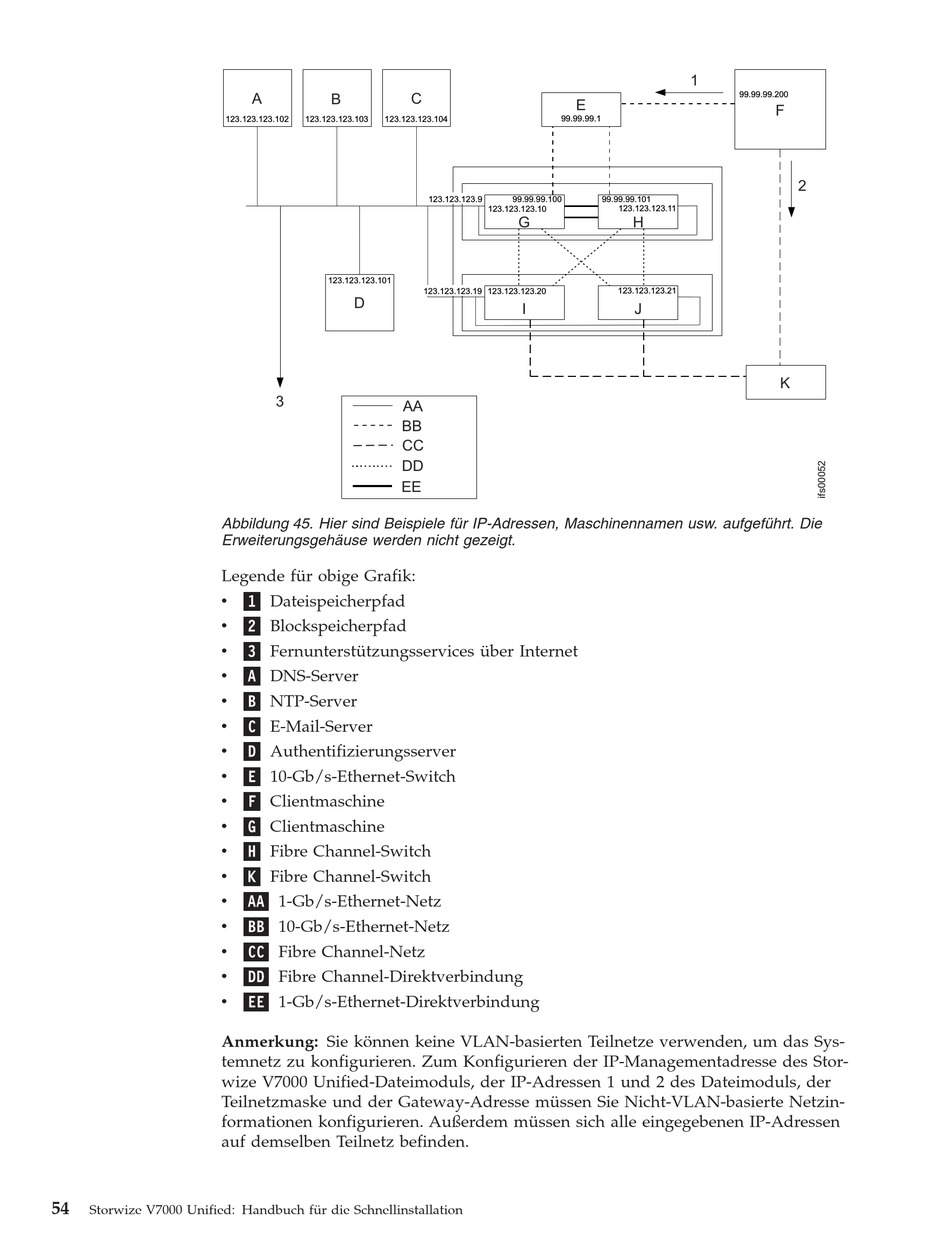

Abbildung 45. Hier sind Beispiele für IP-Adressen, Maschinennamen usw. aufgeführt. Die
Erweiterungsgehäuse werden nicht gezeigt.
Legende für obige Grafik:
v
v
v
v
v
v
v
v
v
v
v
v
v
v
v
v
v
Anmerkung: Sie können keine VLAN-basierten Teilnetze verwenden, um das Sys-
temnetz zu konfigurieren. Zum Konfigurieren der IP-Managementadresse des Stor-
wize V7000 Unified-Dateimoduls, der IP-Adressen 1 und 2 des Dateimoduls, der
Teilnetzmaske und der Gateway-Adresse müssen Sie Nicht-VLAN-basierte Netzin-
formationen konfigurieren. Außerdem müssen sich alle eingegebenen IP-Adressen
auf demselben Teilnetz befinden.
54
Storwize V7000 Unified: Handbuch für die Schnellinstallation
A
B
123.123.123.102
123.123.123.103
123.123.123.104
123.123.123.101
D
3
1 Dateispeicherpfad
2 Blockspeicherpfad
3 Fernunterstützungsservices über Internet
A DNS-Server
B NTP-Server
C E-Mail-Server
D Authentifizierungsserver
E 10-Gb/s-Ethernet-Switch
F Clientmaschine
G Clientmaschine
H Fibre Channel-Switch
K Fibre Channel-Switch
AA 1-Gb/s-Ethernet-Netz
BB 10-Gb/s-Ethernet-Netz
CC Fibre Channel-Netz
DD Fibre Channel-Direktverbindung
EE 1-Gb/s-Ethernet-Direktverbindung
C
99.99.99.1
123.123.123.9
99.99.99.100
123.123.123.10
G
123.123.123.19
123.123.123.20
I
AA
BB
CC
DD
EE
1
99.99.99.200
E
99.99.99.101
123.123.123.11
H
123.123.123.21
J
F
2
K
