Schritt 2. Hardwarekomponenten ermitteln
In den folgenden Grafiken und Beschreibungen werden die verschiedenen Hard-
warekomponenten und Anschlusspositionen für das Controllergehäuse, das Erwei-
terungsgehäuse und die Dateimodule angegeben.
Controllergehäuse

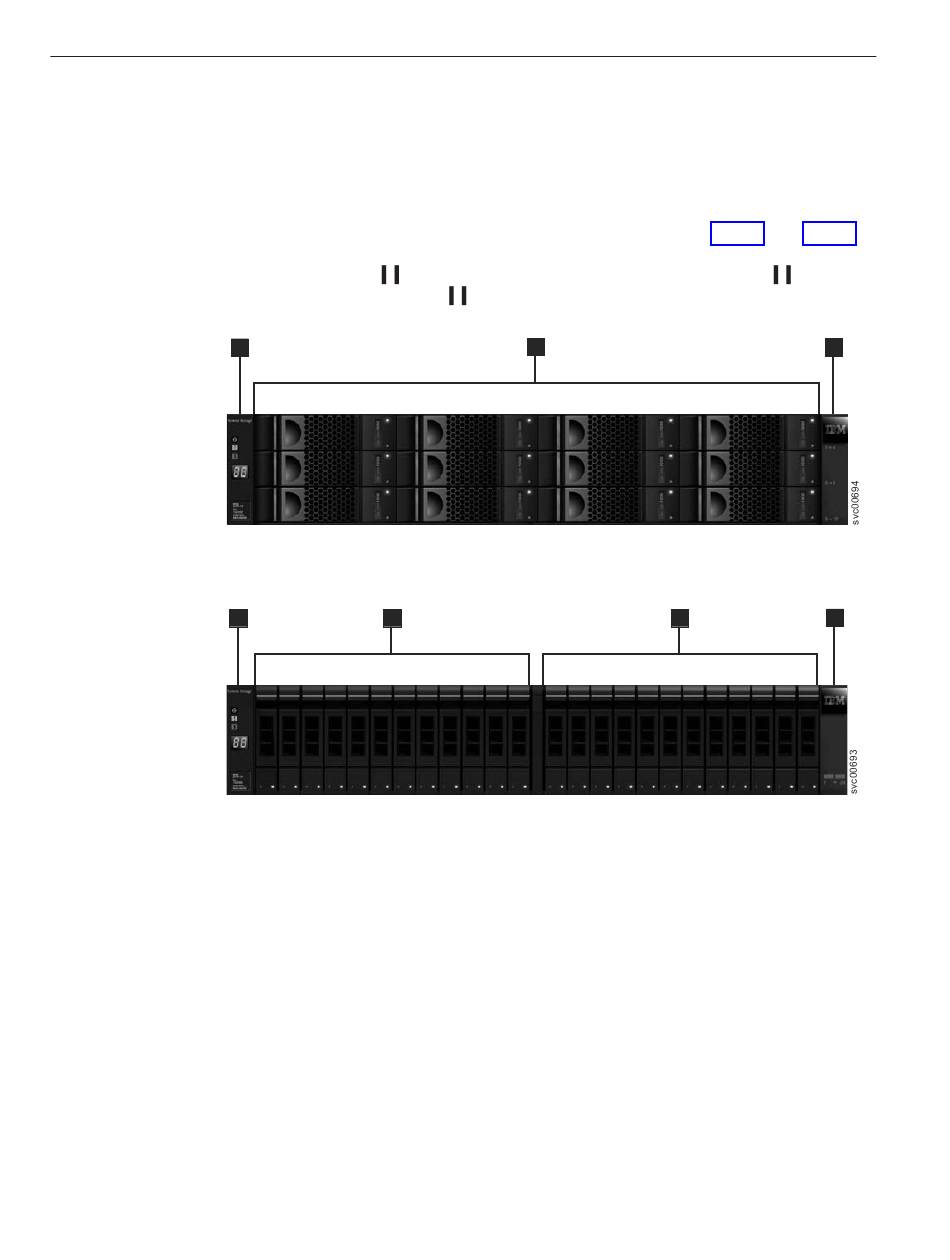

Jedes Gehäuse verfügt über Laufwerke auf der Vorderseite. In Abb. 1 und Abb. 2
wird die Vorderseite eines Gehäuses gezeigt, das je nach Modell Platz für bis zu 12
oder 24 Laufwerke 2 hat und außerdem eine linke Abschlusskappe 1 sowie
eine rechte Abschlusskappe 3 enthält.
Abbildung 1. Diese Abbildung zeigt 12 Laufwerke und zwei Abschlusskappen (Modell
2076-112).
Abbildung 2. Diese Abbildung zeigt 24 Laufwerke und zwei Abschlusskappen (Modell
2076-124).
6
Storwize V7000 Unified: Handbuch für die Schnellinstallation
1
1
2
2
2
3
3
