Schritt 11. Ethernet-Kabel anschließen
Informationen zu diesem Vorgang
Dieser Leitfaden mit Tasks führt Sie durch den Prozess, mit dem die internen und
externen Ethernet-Verbindungen für Ihr System hergestellt werden.
Diese Task setzt voraus, dass Sie durch Ihre ursprüngliche Planung festgelegt ha-
ben, wo sich die Ethernet-Kabel befinden. Für das Storwize V7000 Unified-Control-
lergehäuse sind mindestens eine und maximal zwei 1-Gb/s-Ethernet-Verbindungen
erforderlich. Siehe Abb. 35, Abb. 36 auf Seite 38 und Tabelle 3 auf Seite 38. Bei den
Dateimodulen werden die ersten beiden 1-Gb/s-Ethernet-Anschlüsse, die in
Abb. 37 auf Seite 39 mit 1 und 2 bezeichnet sind, für die interne Kommunikati-
on zwischen den Dateimodulen verwendet. Der dritte und vierte 1-Gb/s-Ethernet-
Anschluss wird (bei Bedarf) für Verwaltungszwecke und für Daten verwendet. Alle
10-Gb/s-Ethernet-Anschlüsse werden dediziert für Daten verwendet. Verwaltungs-
aufgaben können nicht über die 10-Gb/s-Ethernet-Anschlüsse ausgeführt werden.
Siehe Abb. 37 auf Seite 39 und Tabelle 4 auf Seite 39.
Anmerkung: Die Dateimodule müssen unbedingt in der Lage sein, für Verwal-
tungs- und Wartungszwecke sowie optional für den Dateizugriff über das Netz mit
dem Storwize V7000-Controllergehäuse zu kommunizieren.

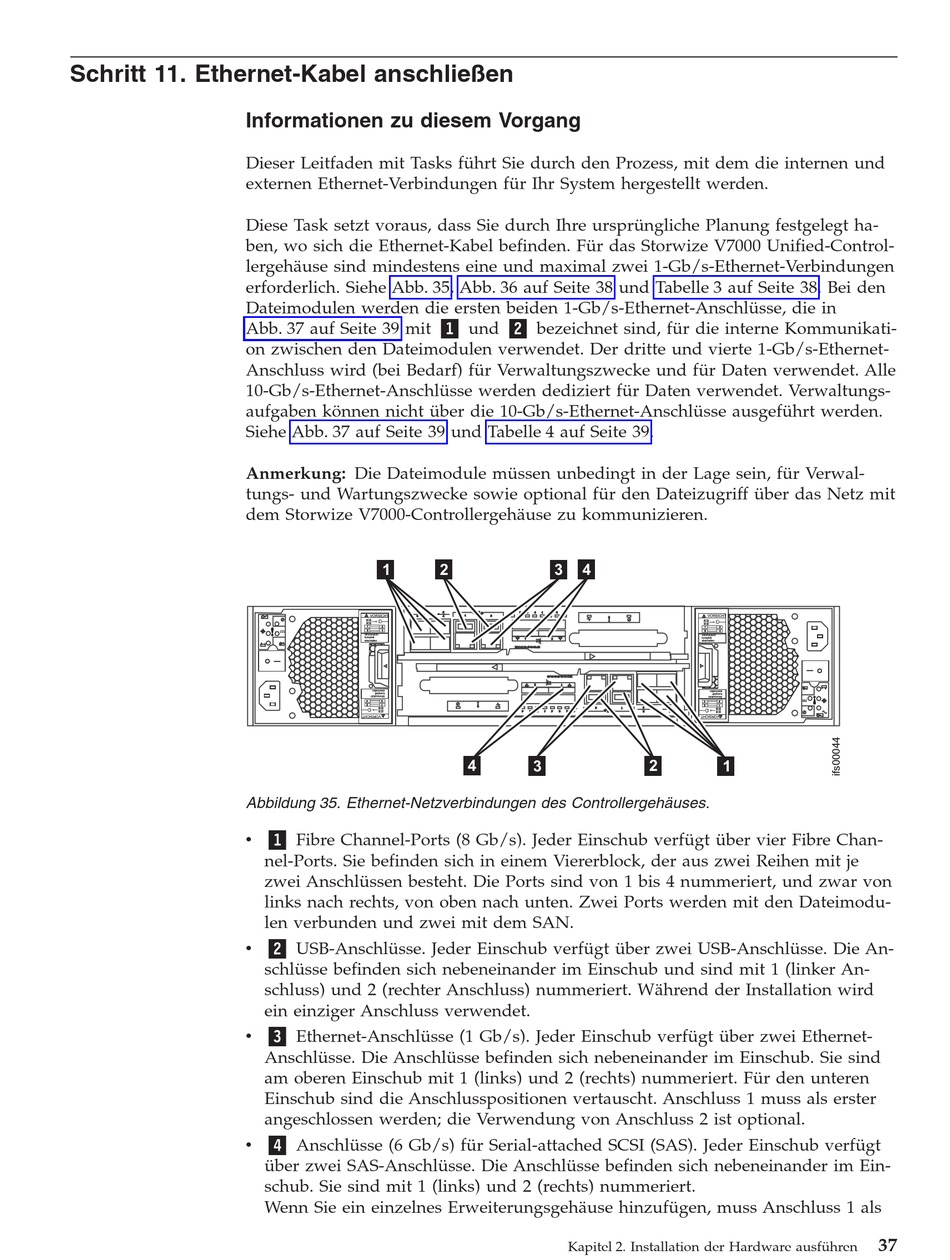

Abbildung 35. Ethernet-Netzverbindungen des Controllergehäuses.
v
v
v
v
1
2
VORSICHT
Stromzufuhr
komplett
abschalten
1 Fibre Channel-Ports (8 Gb/s). Jeder Einschub verfügt über vier Fibre Chan-
nel-Ports. Sie befinden sich in einem Viererblock, der aus zwei Reihen mit je
zwei Anschlüssen besteht. Die Ports sind von 1 bis 4 nummeriert, und zwar von
links nach rechts, von oben nach unten. Zwei Ports werden mit den Dateimodu-
len verbunden und zwei mit dem SAN.
2 USB-Anschlüsse. Jeder Einschub verfügt über zwei USB-Anschlüsse. Die An-
schlüsse befinden sich nebeneinander im Einschub und sind mit 1 (linker An-
schluss) und 2 (rechter Anschluss) nummeriert. Während der Installation wird
ein einziger Anschluss verwendet.
3 Ethernet-Anschlüsse (1 Gb/s). Jeder Einschub verfügt über zwei Ethernet-
Anschlüsse. Die Anschlüsse befinden sich nebeneinander im Einschub. Sie sind
am oberen Einschub mit 1 (links) und 2 (rechts) nummeriert. Für den unteren
Einschub sind die Anschlusspositionen vertauscht. Anschluss 1 muss als erster
angeschlossen werden; die Verwendung von Anschluss 2 ist optional.
4 Anschlüsse (6 Gb/s) für Serial-attached SCSI (SAS). Jeder Einschub verfügt
über zwei SAS-Anschlüsse. Die Anschlüsse befinden sich nebeneinander im Ein-
schub. Sie sind mit 1 (links) und 2 (rechts) nummeriert.
Wenn Sie ein einzelnes Erweiterungsgehäuse hinzufügen, muss Anschluss 1 als
3
4
4
3
Kapitel 2. Installation der Hardware ausführen
VORSICHT
Stromzufuhr
komplett
abschalten
2
1
37
