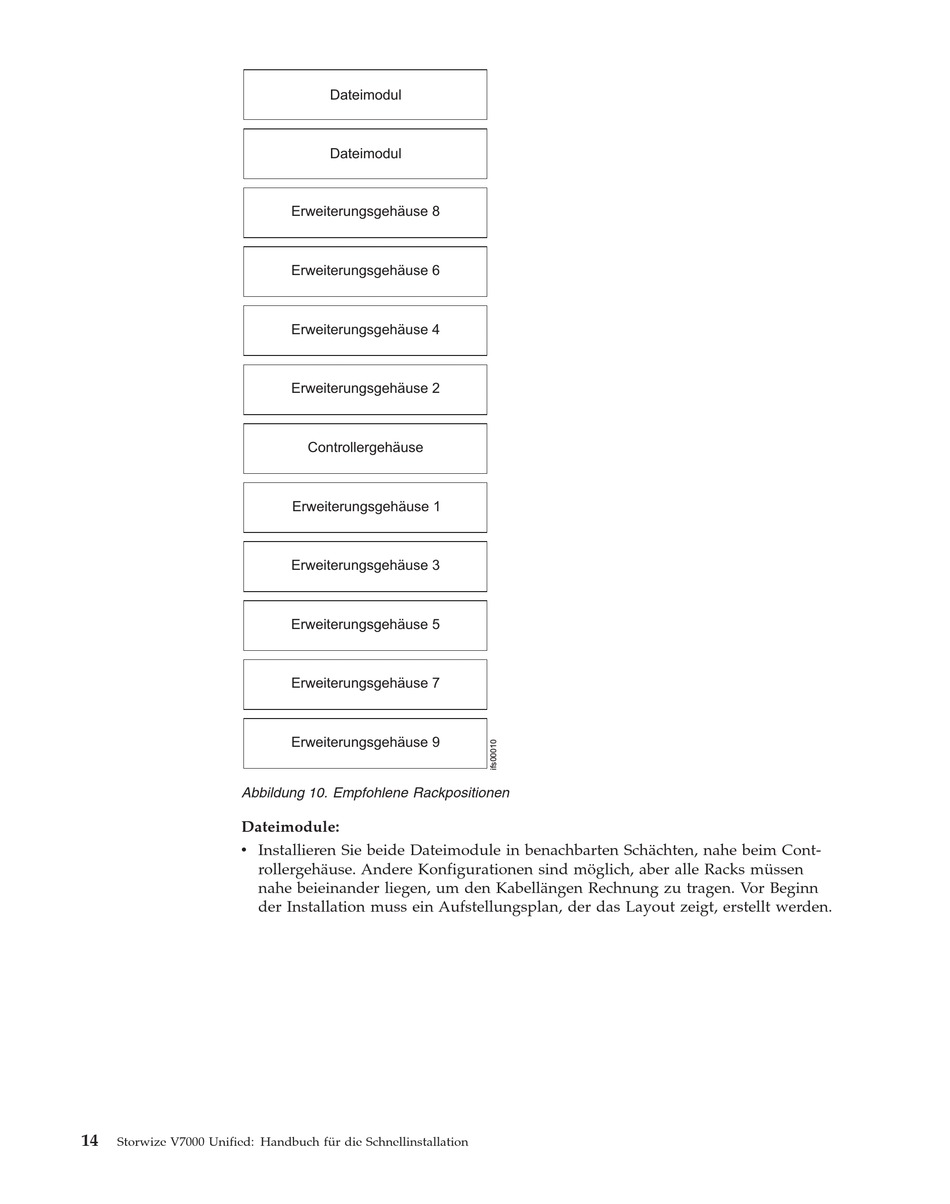

Abbildung 10. Empfohlene Rackpositionen
Dateimodule:
v Installieren Sie beide Dateimodule in benachbarten Schächten, nahe beim Cont-
14
Storwize V7000 Unified: Handbuch für die Schnellinstallation
Dateimodul
Dateimodul
Erweiterungsgehäuse 8
Erweiterungsgehäuse 6
Erweiterungsgehäuse 4
Erweiterungsgehäuse 2
Controllergehäuse
Erweiterungsgehäuse 1
Erweiterungsgehäuse 3
Erweiterungsgehäuse 5
Erweiterungsgehäuse 7
Erweiterungsgehäuse 9
rollergehäuse. Andere Konfigurationen sind möglich, aber alle Racks müssen
nahe beieinander liegen, um den Kabellängen Rechnung zu tragen. Vor Beginn
der Installation muss ein Aufstellungsplan, der das Layout zeigt, erstellt werden.
