v Ziehen Sie immer nur ein einzige Einheit aus dem Rackschrank.
v Entfernen Sie die Rackklappen und Seitenabdeckungen für leichteren Zugang
während der Installation.
v Überlasten Sie bei der Installation mehrerer Einheiten im Rackschrank nicht die
Netzsteckdose.
v Installieren Sie das Dateimodul in einem Rack, das folgende Voraussetzungen er-
füllt:
– Mindesttiefe von 70 mm zwischen dem vorderen Befestigungsflansch und der
Innenseite der vorderen Klappe.
– Mindesttiefe von 157 mm zwischen dem hinteren Befestigungsflansch und der
Innenseite der hinteren Klappe.
– Mindesttiefe von 718 mm und maximale Tiefe von 762 mm zwischen dem
vorderen und dem hinteren Befestigungsflansch, um den Kabelträger einbau-
en zu können.
Anmerkung: Der maximale Abstand zwischen den vorderen und hinteren EIA-
Schienen des Racks beträgt 810 mm. Käfigmuttern und Klemmmuttern sind für
die Installation des Dateimoduls in einem Rackschrank nicht erforderlich.
v Installieren Sie den Kabelträger auf einer beliebigen Seite des Dateimoduls. Bei
den hier gezeigten Anweisungen wird der Kabelträger auf der linken Seite mon-
tiert. Die Installationsanweisungen in diesem Dokument lassen sich auf die an-
dere Seite übertragen, wenn Sie den Kabelträger auf der hier nicht gezeigten Sei-
te des Dateimoduls installieren.
Die folgende Abbildung zeigt die Teile, die benötigt werden, um das Dateimodul
in den Rackschrank einzubauen. Wenn Teile fehlen oder beschädigt sind, wenden
Sie sich an die Verkaufsstelle. Für die Installation wird der Inhalt der Box mit den
Schienen und der Box mit dem Kabelträger benötigt.
Kabelführungs-
stützarm
Kabelbinder
oder Klettband

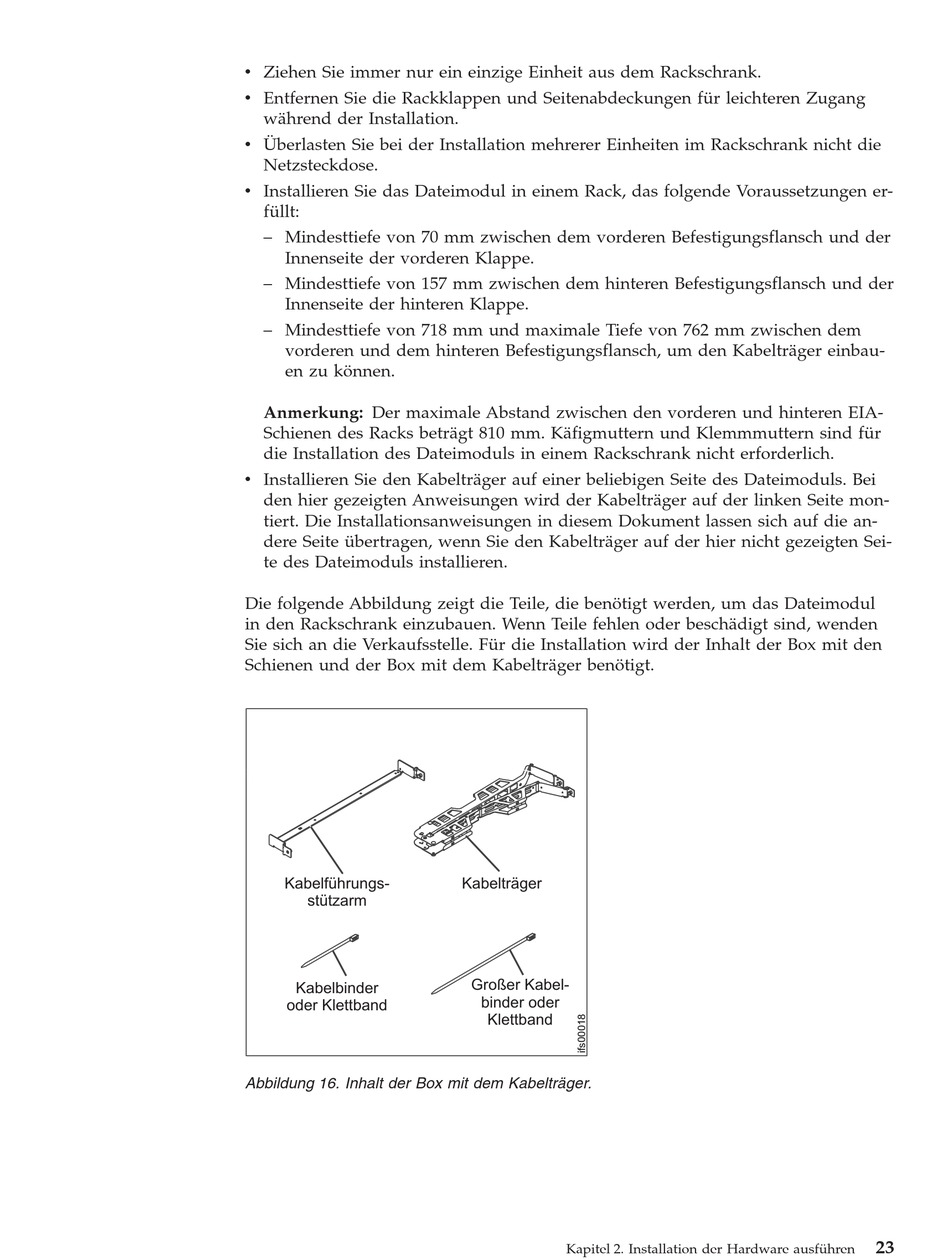

Abbildung 16. Inhalt der Box mit dem Kabelträger.
Kabelträger
Großer Kabel-
binder oder
Klettband
Kapitel 2. Installation der Hardware ausführen
23
