Erweiterungsgehäuse einschalten:
1. Schalten Sie die neu installierten Gehäuse ein. Verwenden Sie dazu den Netz-
2. Überprüfen Sie den Status der System-LEDs mithilfe der Informationen in
Sowohl in Abb. 41 als auch in Abb. 42 wird die Position der LEDs in den Stromver-
sorgungseinheiten auf der Vorderseite des Erweiterungsgehäuses gezeigt. In
Abb. 43 auf Seite 47 wird die Position der LEDs in den Stromversorgungseinheiten
auf der Rückseite des Erweiterungsgehäuses gezeigt. Die LEDs befinden sich in Po-
sition 1 .

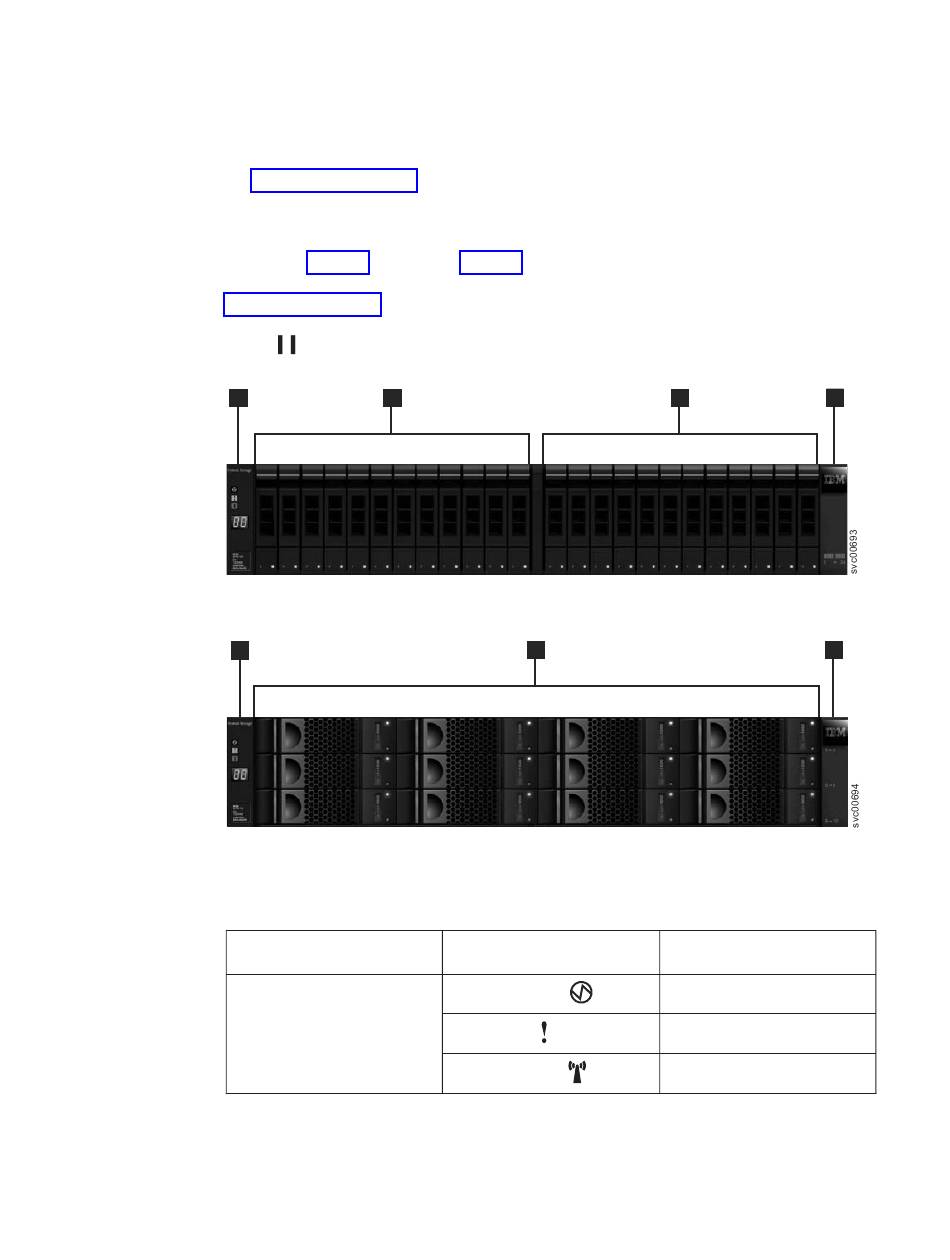

Abbildung 41. 24 Laufwerke und zwei Abschlusskappen
Abbildung 42. 12 Laufwerke und zwei Abschlusskappen
46
Storwize V7000 Unified: Handbuch für die Schnellinstallation
schalter an jeder der beiden Stromversorgungseinheiten auf der Rückseite des
Erweiterungsgehäuses.
Tabelle 7 auf Seite 47. Stellen Sie sicher, dass keine Fehler vorliegen. Wenn Pro-
bleme auftreten, lesen Sie die Informationen in der PDF mit dem Handbuch
Storwize V7000 Unified Problem Determination Guide auf der CD.
1
2
1
Tabelle 6. LED-Status auf der Vorderseite des Controllergehäuses oder
Erweiterungsgehäuses. Bezieht sich auf Element [1] in den Abbildungen oben.
Hardwarekomponente
Linke
Gehäuseabschlussklappe,
Vorderseite von Gehäuse
2
LED-Name und -Symbol
Netzstrom, oben
Fehler, Mitte
Ermitteln, unten
3
2
3
Wenn eingeschaltet und
kein Fehler vorliegt
LED ist eingeschaltet.
LED ist ausgeschaltet.
LED ist ausgeschaltet.
