2. Auf der Schiene ist angegeben, ob es sich um eine rechte (R) oder linke (L)
Schiene handelt. Wählen Sie eine der Schienen aus und ziehen Sie die hintere
Halterung ganz nach hinten. Wenn eine Rändelschraube in die Schiene einge-
dreht ist, entfernen Sie sie.

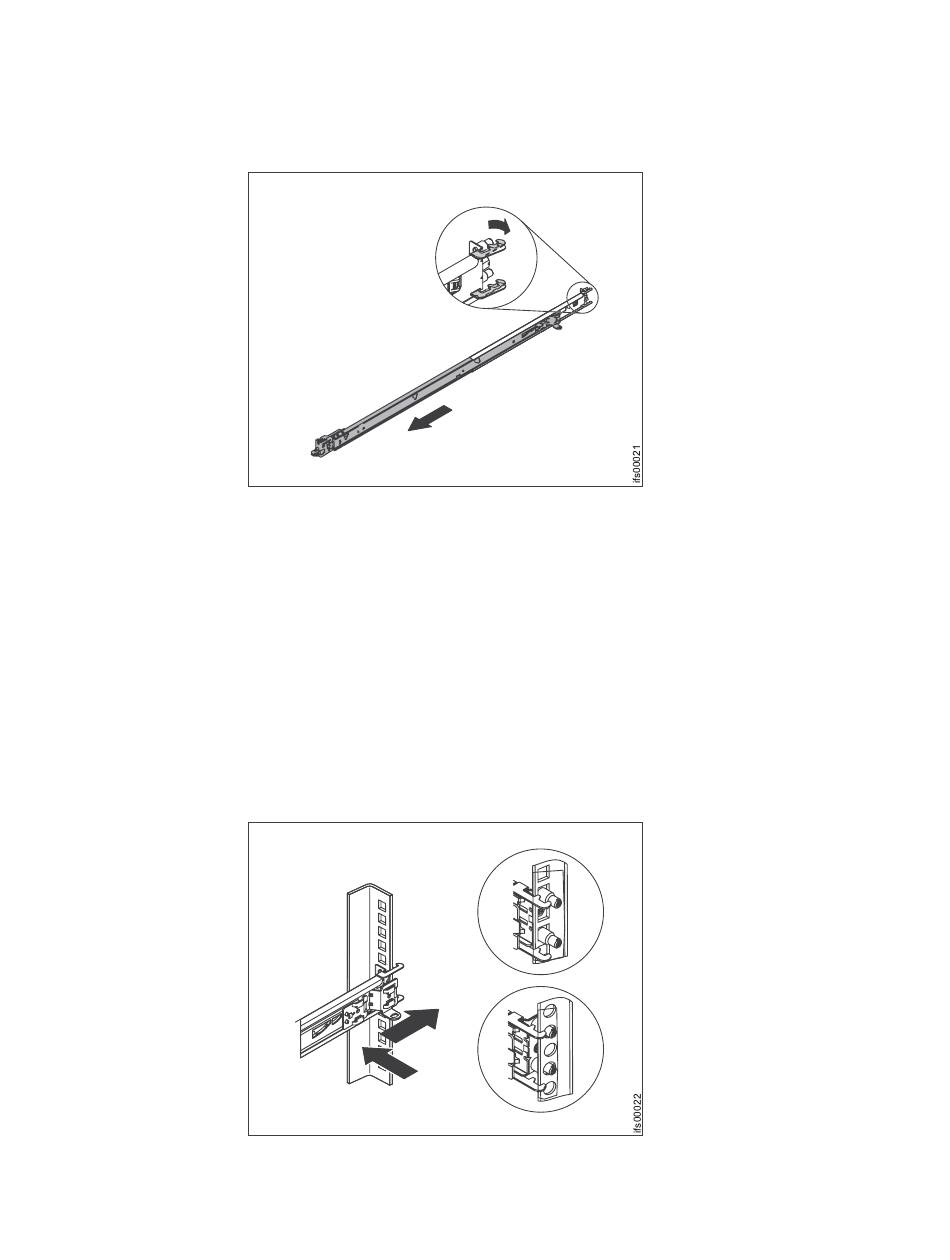

Abbildung 19. Hintere Haken der Schiene öffnen.
3.
Anmerkung: Wenn Sie die Schienen in einem Bereich für eine einzelne Einheit
installieren, in dem direkt darüber oder darunter bereits Einheiten installiert
sind, müssen Sie die Schienen ausziehen, um das hintere Ende der Schienen in
die Rückseite des Racks zu schieben. Wenn Sie eine Komponente mit zwei Ein-
heiten installieren, müssen Sie sicherstellen, dass die Schienen in die untere Po-
sition des für zwei Einheiten vorgesehenen Bereichs im Rack eingesetzt werden.
Richten Sie, ausgehend von der Rackvorderseite, die beiden Kontaktstifte am
hinteren Ende der Schiene in der ausgewählten Einheit an der Rackrückseite
aus. Setzen Sie die Kontaktstifte der Schienen in die Bohrungen und schieben
Sie die Schienen in das Rack, bis das hintere Ende der Schienen einrastet.
Abbildung 20. Hinteres Ende der Schienen installieren.
Kapitel 2. Installation der Hardware ausführen
25
