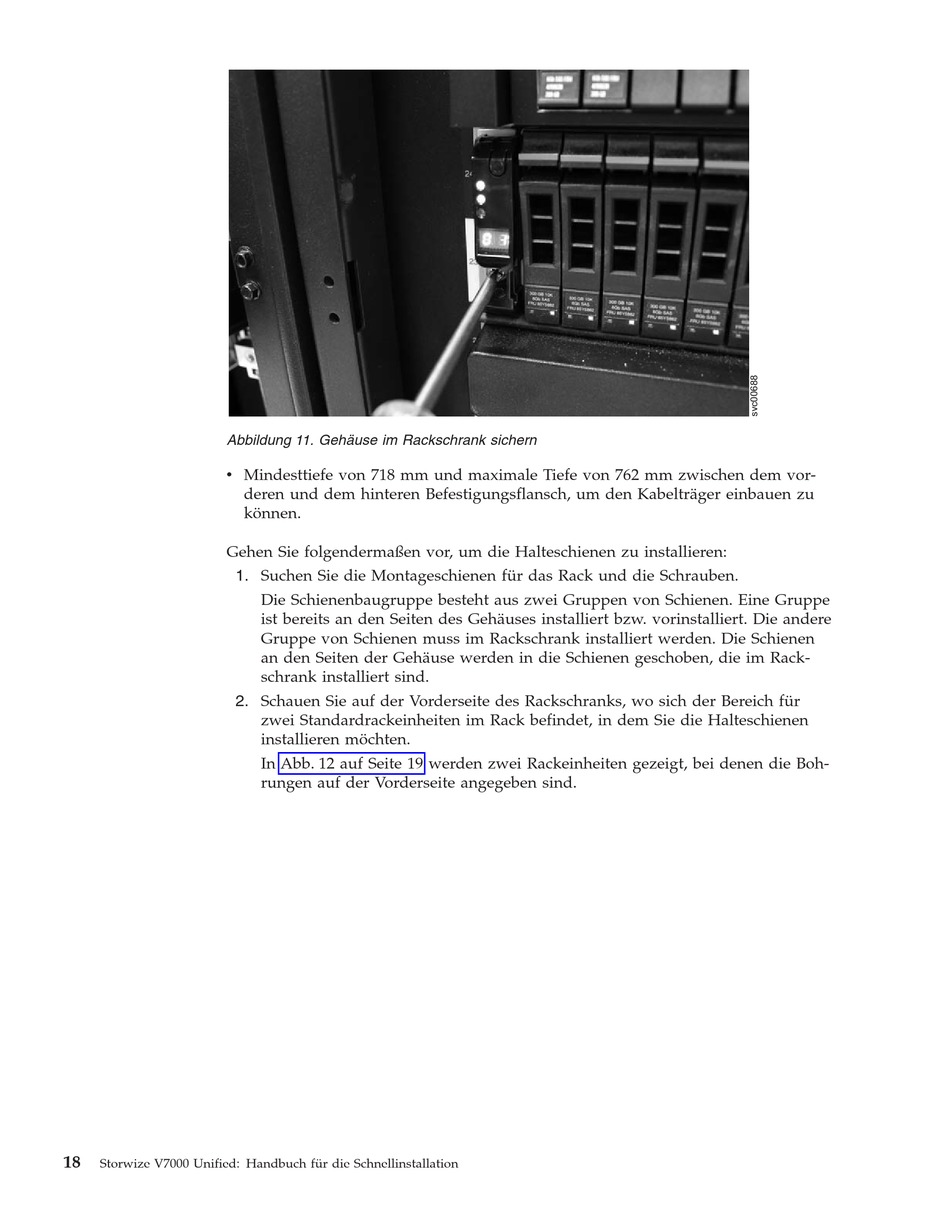

Abbildung 11. Gehäuse im Rackschrank sichern
v Mindesttiefe von 718 mm und maximale Tiefe von 762 mm zwischen dem vor-
Gehen Sie folgendermaßen vor, um die Halteschienen zu installieren:
18
Storwize V7000 Unified: Handbuch für die Schnellinstallation
deren und dem hinteren Befestigungsflansch, um den Kabelträger einbauen zu
können.
1. Suchen Sie die Montageschienen für das Rack und die Schrauben.
Die Schienenbaugruppe besteht aus zwei Gruppen von Schienen. Eine Gruppe
ist bereits an den Seiten des Gehäuses installiert bzw. vorinstalliert. Die andere
Gruppe von Schienen muss im Rackschrank installiert werden. Die Schienen
an den Seiten der Gehäuse werden in die Schienen geschoben, die im Rack-
schrank installiert sind.
2. Schauen Sie auf der Vorderseite des Rackschranks, wo sich der Bereich für
zwei Standardrackeinheiten im Rack befindet, in dem Sie die Halteschienen
installieren möchten.
In Abb. 12 auf Seite 19 werden zwei Rackeinheiten gezeigt, bei denen die Boh-
rungen auf der Vorderseite angegeben sind.
