Anmerkung: Sobald die blaue Leuchtanzeige angeht, wenn die Dateimodule ein-
geschaltet werden, sollte die bernsteinfarbene LED (mit der ins Metall eingestanz-
ten Nummer 8 neben jedem Fibre Channel-Port) leuchten und dadurch angeben,
dass die Verbindungsgeschwindigkeit 8 Gb/s beträgt.

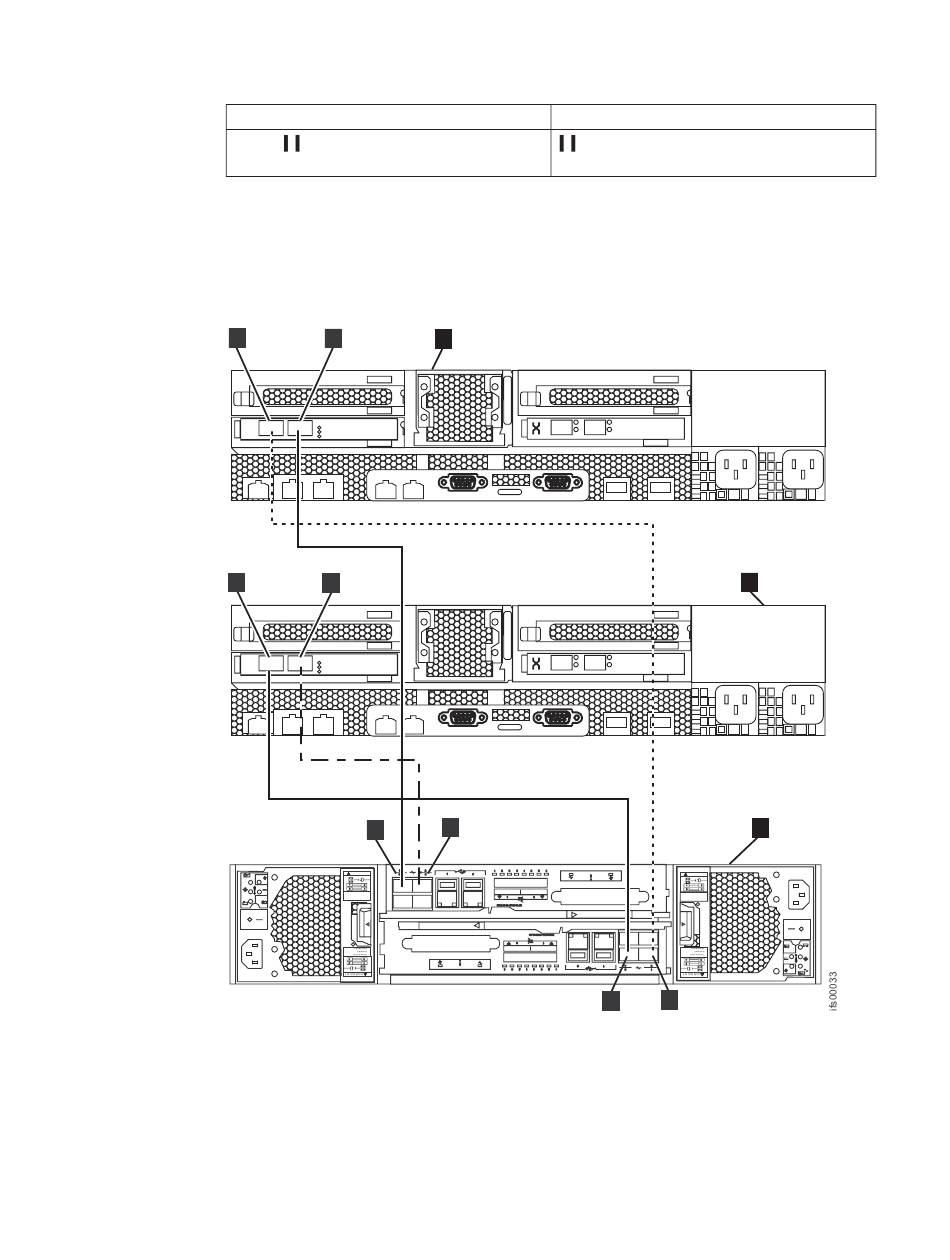

Abbildung 38. Im Diagramm wird gezeigt, wie die Dateimodule mithilfe von Fibre
Channel-Kabeln an das Controllergehäuse angeschlossen werden. Siehe vorherige Tabelle.
Anmerkung: Wenn dieses Controllergehäuse mit anderen Storwize V7000-Control-
lergehäusen, Speichercontrollern sowie den Storwize V7000 Unified- oder Block-
hosts kommunizieren soll, dann müssen Sie die Fibre Channel-Kabel ausgehend
von Ihrem Fibre Channel-Switch an die restlichen Fibre Channel-Ports 3 und 4 der
Knoteneinschübe anschließen.
42
Storwize V7000 Unified: Handbuch für die Schnellinstallation
Tabelle 5. Vorgehensweise beim Anschließen von Fibre Channel-Kabeln von den
Dateimodulen zum Controllergehäuse. Siehe nachfolgende Grafik. (Forts.)
Dateimodul
4 Fibre Channel-Steckplatz 2, Port 2
2
1
4
3
5
VORSICHT
Stromzufuhr
komplett
abschalten
Controllergehäuse
7 Fibre Channel-Port 2 des untere Ein-
schubs
A
3
PCI
4
3
PCI
4
6
7
B
C
VORSICHT
Stromzufuhr
komplett
abschalten
8
