Erweiterungsgehäuse 2
Controllergehäuse
Erweiterungsgehäuse 1

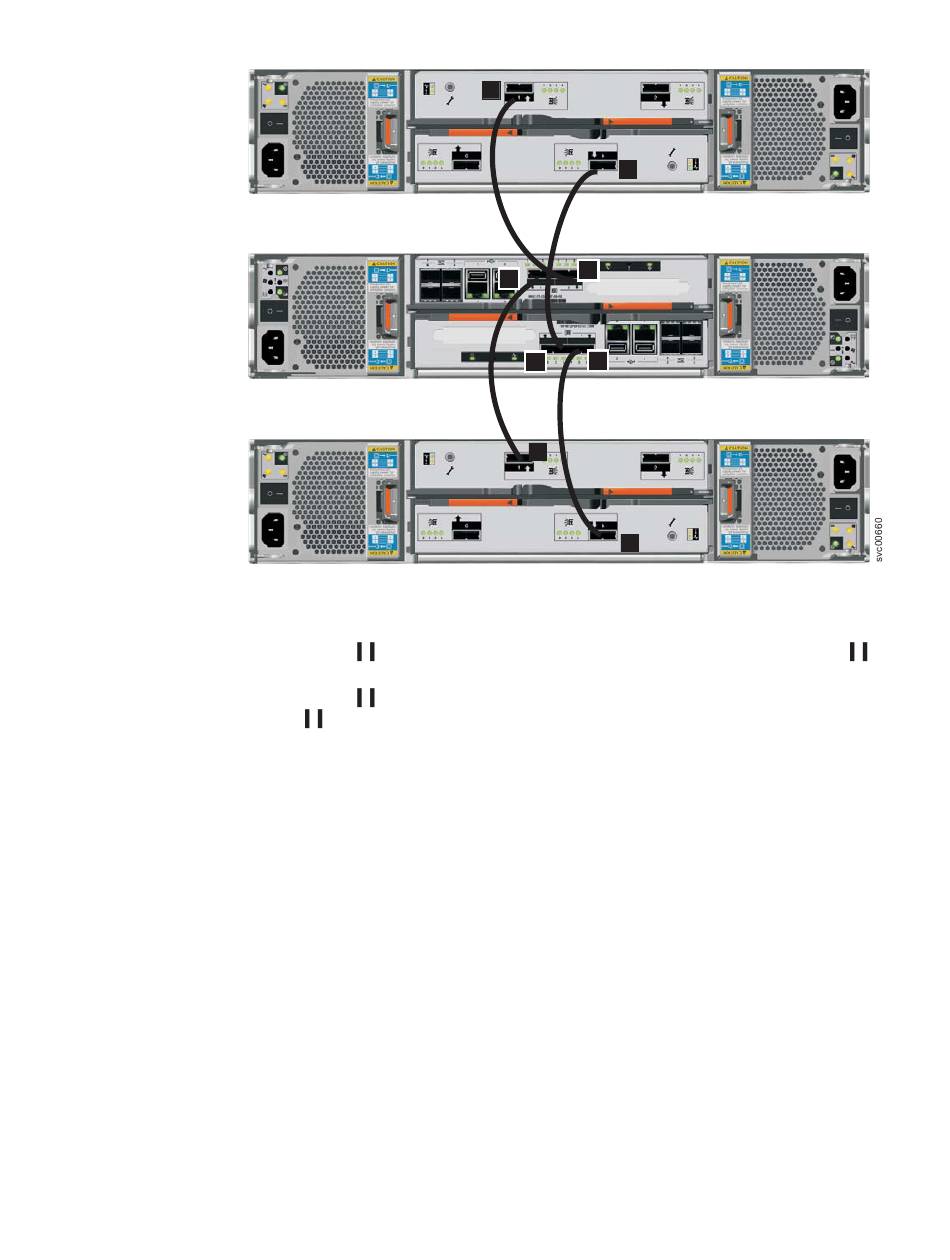

Abbildung 33. Zweites Erweiterungsgehäuse hinzufügen
a. Port 2 5 am oberen Einschub im Controllergehäuse wird mit Port 1 6
des oberen Einschubs im Erweiterungsgehäuse 2 verbunden.
b. Port 2 7 am unteren Einschub im Erweiterungsgehäuse wird mit Port 1
8 des unteren Einschubs im Erweiterungsgehäuse 2 verbunden. Die An-
schlusspositionen des unteren Einschubs sind umgekehrt zu jenen des obe-
ren Einschubs. Port 1 des unteren Einschubs befindet sich gegenüber von
Port 1 des oberen Einschubs.
Anmerkung: Die von Port 2 des Knoteneinschubs ausgehende Anschluss-
reihenfolge wird als 'Kette 2' bezeichnet.
4. Verbinden Sie die SAS-Kabel des ersten Erweiterungsgehäuses mit dem dritten
Erweiterungsgehäuse.
6
8
5
1
3
7
2
4
Kapitel 2. Installation der Hardware ausführen
35
