1

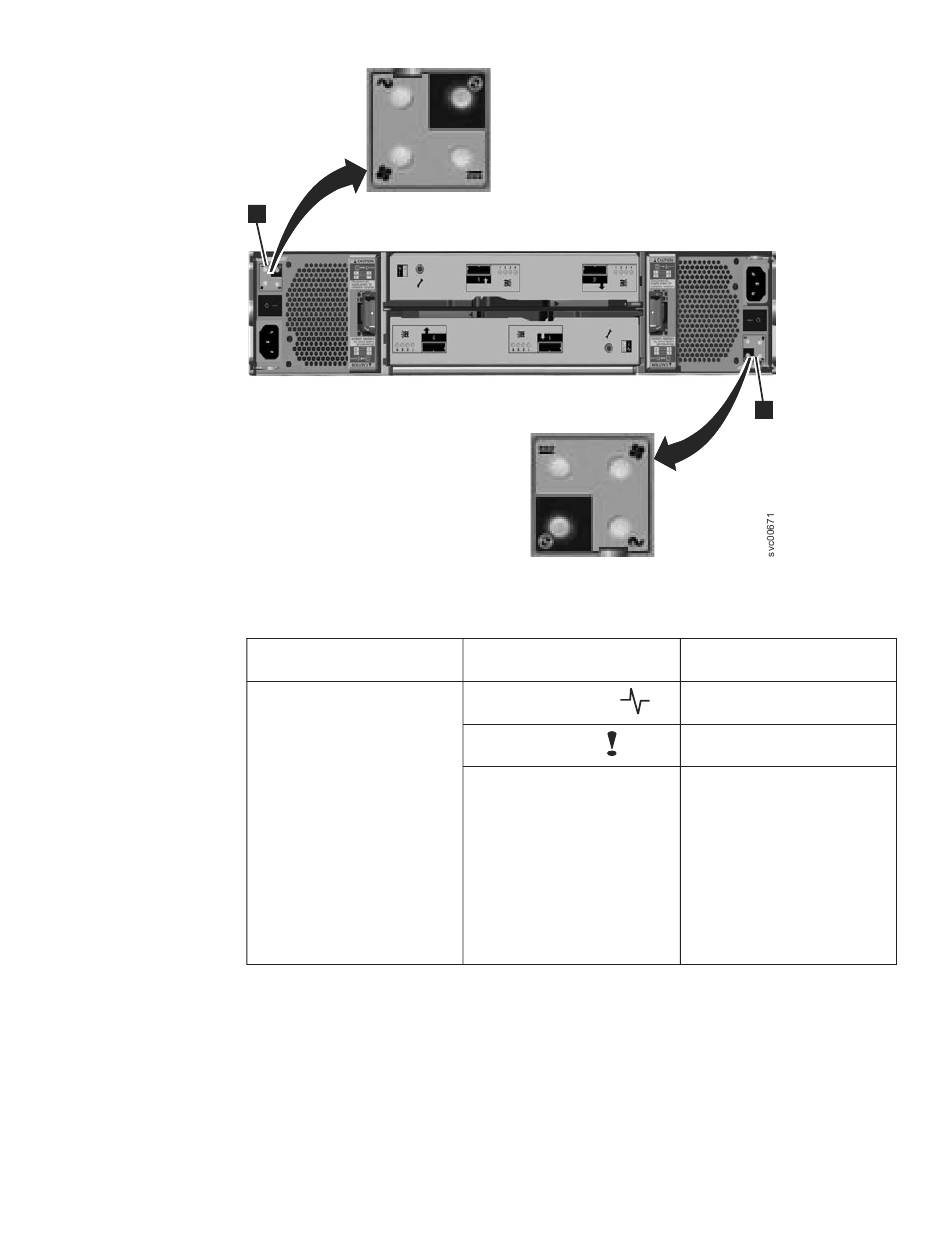

Abbildung 43. LEDs in den Stromversorgungseinheiten des Erweiterungsgehäuses
Tabelle 7. LED-Status auf der Rückseite des Erweiterungsgehäuses.
Hardwarekomponente
Erweiterungseinschub, Rück-
seite. Der Verweis auf die
oberen und unteren Positio-
nen bezieht sich auf Ein-
schub 1, also den oberen
Einschub. Die LED-Positio-
nen sind für Einschub 2, den
unteren Einschub, vertauscht.
LED-Name und -Symbol
Einschubstatus, oben
Fehlerstatus, unten
SAS-Ports
Kapitel 2. Installation der Hardware ausführen
1
Wenn eingeschaltet und
kein Fehler vorliegt
LED ist eingeschaltet.
LED ist ausgeschaltet.
Wenn ein SAS-Port korrekt
funktioniert, leuchten alle
vier grünen LEDs über dem
Port. Wenn kein Kabel am
Port befestigt ist oder der
Einschub an einem beliebi-
gen Ende des Kabels noch
nicht vollständig gestartet
wurde, leuchten die LEDs
nicht.
47
