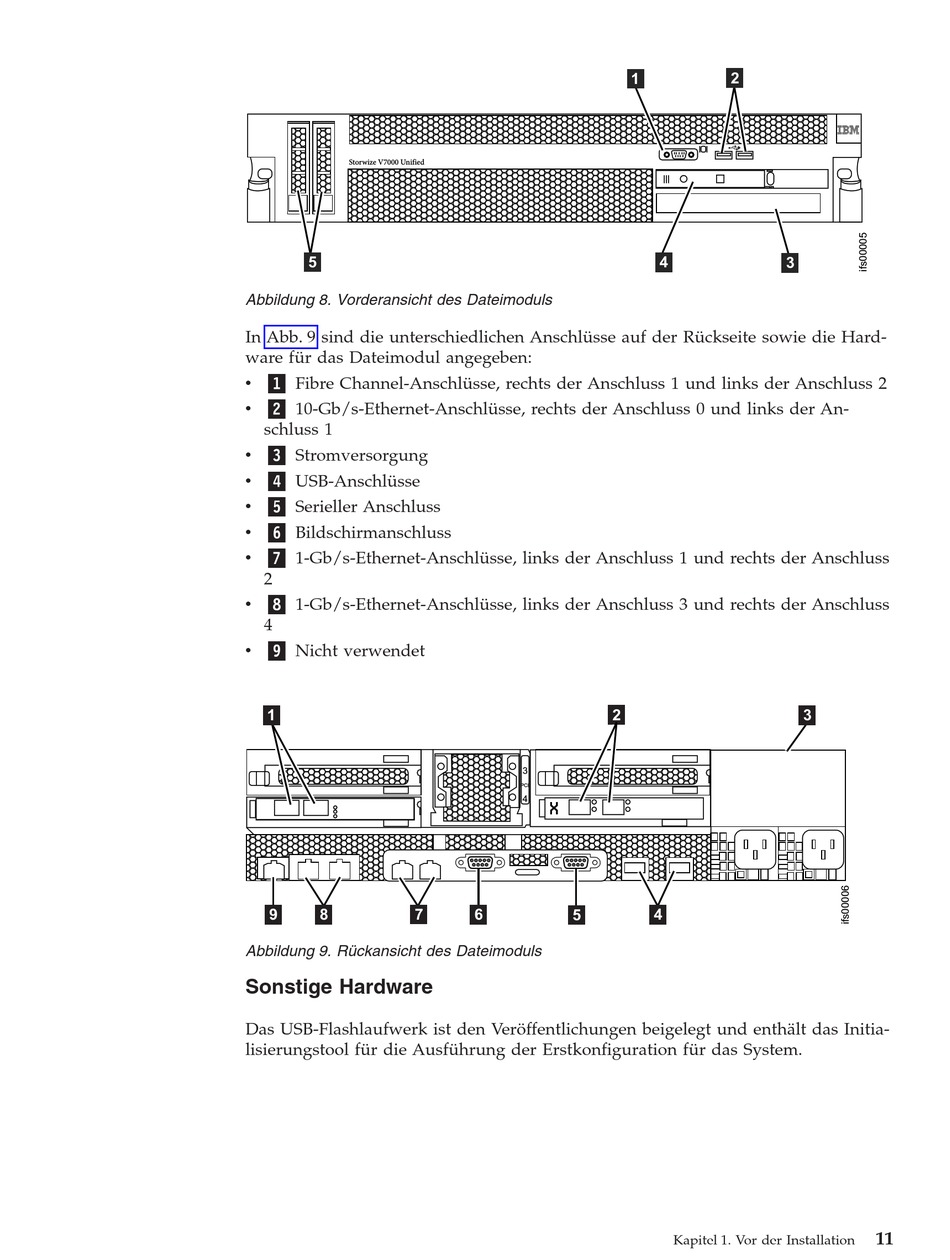

Abbildung 8. Vorderansicht des Dateimoduls
In Abb. 9 sind die unterschiedlichen Anschlüsse auf der Rückseite sowie die Hard-
ware für das Dateimodul angegeben:
1 Fibre Channel-Anschlüsse, rechts der Anschluss 1 und links der Anschluss 2
v
2 10-Gb/s-Ethernet-Anschlüsse, rechts der Anschluss 0 und links der An-
v
schluss 1
3 Stromversorgung
v
4 USB-Anschlüsse
v
5 Serieller Anschluss
v
6 Bildschirmanschluss
v
7 1-Gb/s-Ethernet-Anschlüsse, links der Anschluss 1 und rechts der Anschluss
v
2
8 1-Gb/s-Ethernet-Anschlüsse, links der Anschluss 3 und rechts der Anschluss
v
4
9 Nicht verwendet
v
1
9
8
7
Abbildung 9. Rückansicht des Dateimoduls
Sonstige Hardware
Das USB-Flashlaufwerk ist den Veröffentlichungen beigelegt und enthält das Initia-
lisierungstool für die Ausführung der Erstkonfiguration für das System.
1
2
3
PCI
4
6
5
2
4
3
3
4
Kapitel 1. Vor der Installation
11
