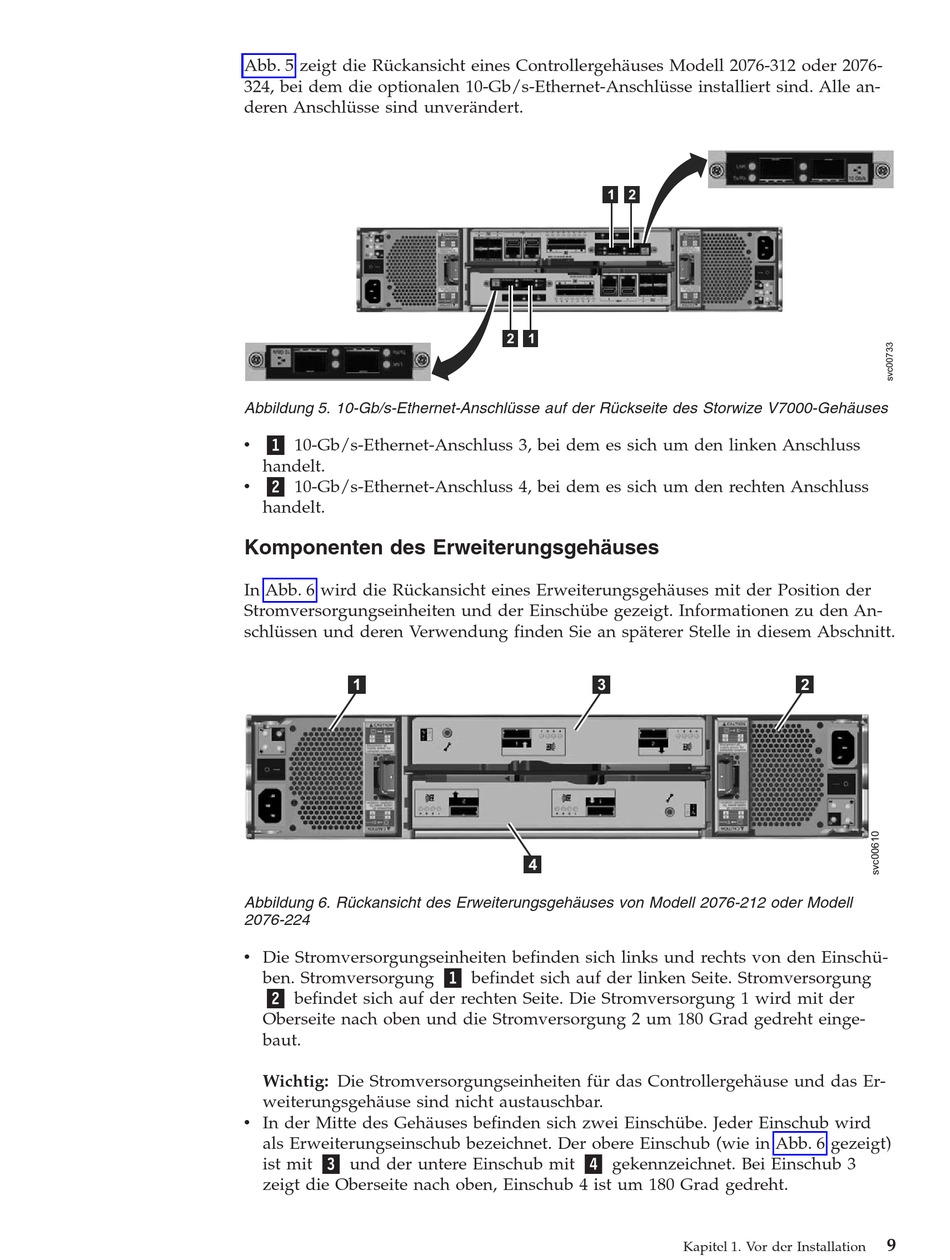

Abb. 5 zeigt die Rückansicht eines Controllergehäuses Modell 2076-312 oder 2076-
324, bei dem die optionalen 10-Gb/s-Ethernet-Anschlüsse installiert sind. Alle an-
deren Anschlüsse sind unverändert.
Abbildung 5. 10-Gb/s-Ethernet-Anschlüsse auf der Rückseite des Storwize V7000-Gehäuses
1 10-Gb/s-Ethernet-Anschluss 3, bei dem es sich um den linken Anschluss
v
handelt.
2 10-Gb/s-Ethernet-Anschluss 4, bei dem es sich um den rechten Anschluss
v
handelt.
Komponenten des Erweiterungsgehäuses
In Abb. 6 wird die Rückansicht eines Erweiterungsgehäuses mit der Position der
Stromversorgungseinheiten und der Einschübe gezeigt. Informationen zu den An-
schlüssen und deren Verwendung finden Sie an späterer Stelle in diesem Abschnitt.
1
Abbildung 6. Rückansicht des Erweiterungsgehäuses von Modell 2076-212 oder Modell
2076-224
v Die Stromversorgungseinheiten befinden sich links und rechts von den Einschü-
ben. Stromversorgung 1 befindet sich auf der linken Seite. Stromversorgung
2 befindet sich auf der rechten Seite. Die Stromversorgung 1 wird mit der
Oberseite nach oben und die Stromversorgung 2 um 180 Grad gedreht einge-
baut.
Wichtig: Die Stromversorgungseinheiten für das Controllergehäuse und das Er-
weiterungsgehäuse sind nicht austauschbar.
v In der Mitte des Gehäuses befinden sich zwei Einschübe. Jeder Einschub wird
als Erweiterungseinschub bezeichnet. Der obere Einschub (wie in Abb. 6 gezeigt)
ist mit 3 und der untere Einschub mit 4 gekennzeichnet. Bei Einschub 3
zeigt die Oberseite nach oben, Einschub 4 ist um 180 Grad gedreht.
1 2
2
1
3
4
