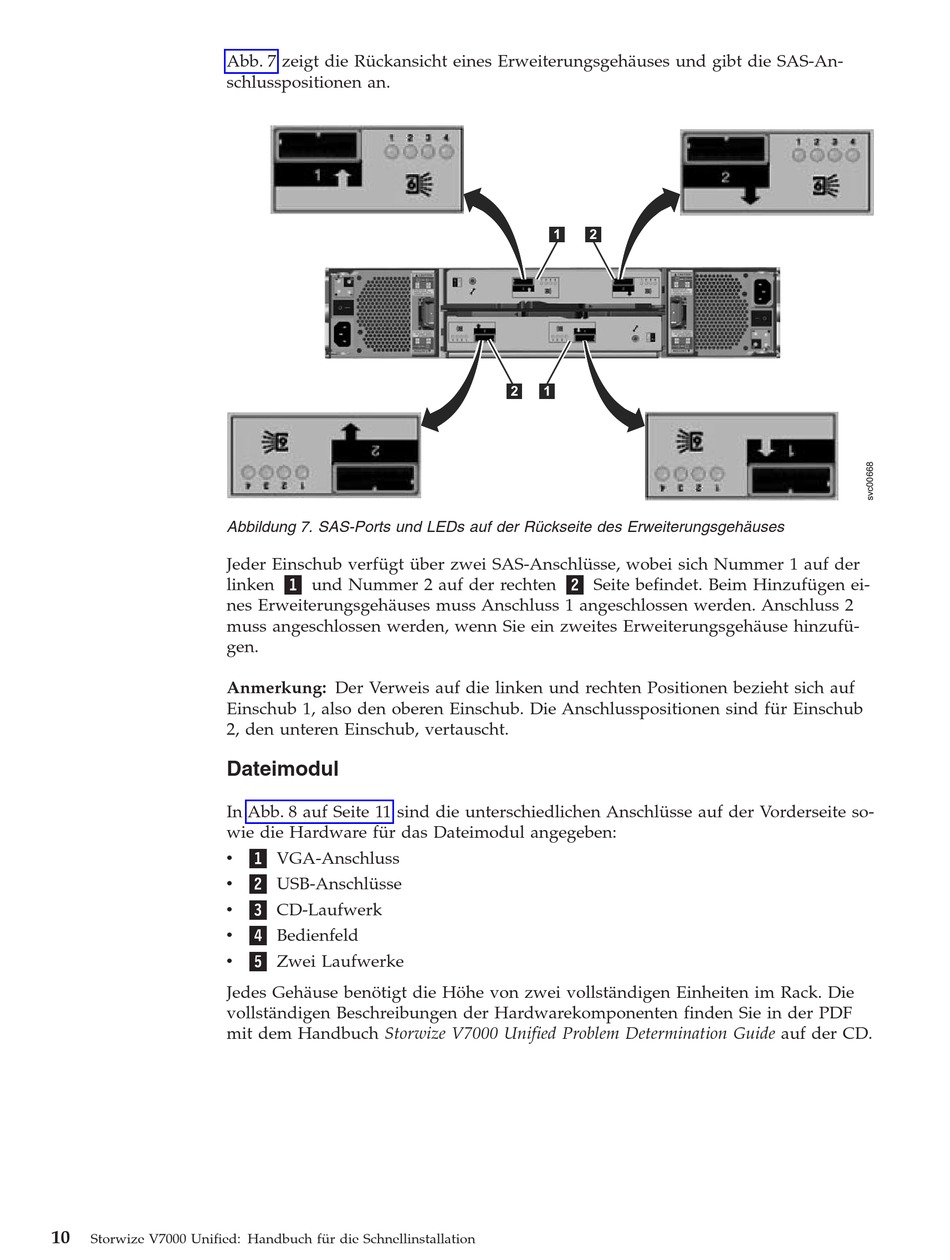

Abb. 7 zeigt die Rückansicht eines Erweiterungsgehäuses und gibt die SAS-An-
schlusspositionen an.
Abbildung 7. SAS-Ports und LEDs auf der Rückseite des Erweiterungsgehäuses
Jeder Einschub verfügt über zwei SAS-Anschlüsse, wobei sich Nummer 1 auf der
linken 1 und Nummer 2 auf der rechten 2 Seite befindet. Beim Hinzufügen ei-
nes Erweiterungsgehäuses muss Anschluss 1 angeschlossen werden. Anschluss 2
muss angeschlossen werden, wenn Sie ein zweites Erweiterungsgehäuse hinzufü-
gen.
Anmerkung: Der Verweis auf die linken und rechten Positionen bezieht sich auf
Einschub 1, also den oberen Einschub. Die Anschlusspositionen sind für Einschub
2, den unteren Einschub, vertauscht.
Dateimodul
In Abb. 8 auf Seite 11 sind die unterschiedlichen Anschlüsse auf der Vorderseite so-
wie die Hardware für das Dateimodul angegeben:
v
v
v
v
v
Jedes Gehäuse benötigt die Höhe von zwei vollständigen Einheiten im Rack. Die
vollständigen Beschreibungen der Hardwarekomponenten finden Sie in der PDF
mit dem Handbuch Storwize V7000 Unified Problem Determination Guide auf der CD.
10
Storwize V7000 Unified: Handbuch für die Schnellinstallation
1 VGA-Anschluss
2 USB-Anschlüsse
3 CD-Laufwerk
4 Bedienfeld
5 Zwei Laufwerke
1
2
2
1
