MDP 101-1

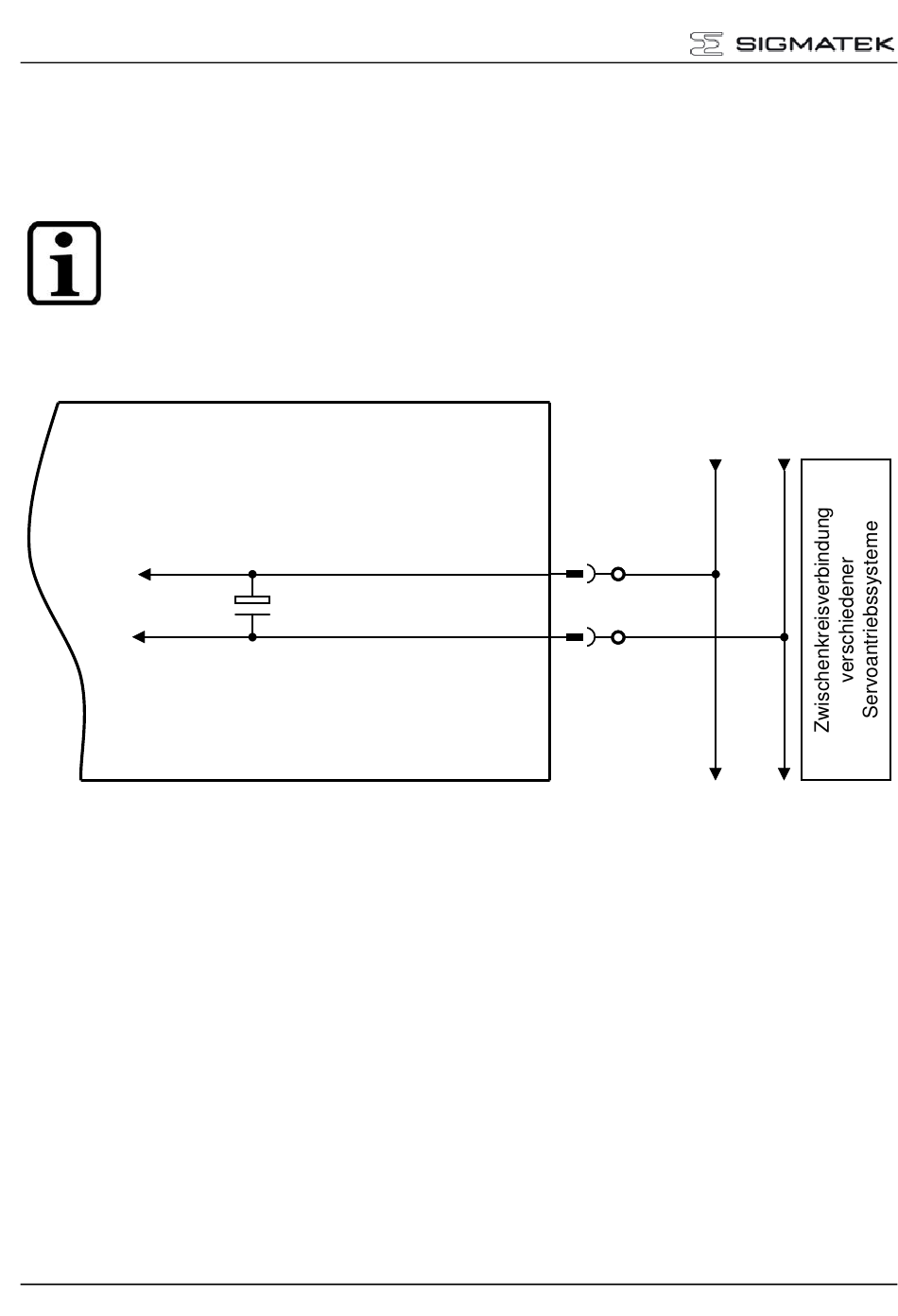

6.3 Zwischenkreis (X2)
Wenn mehrere Servoantriebssysteme miteinander verbunden werden, ermöglicht die Zwi-
schenkreisverbindung eine Leistungsverteilung zwischen den verschiedenen Achsen.
Hinweis: Wurden innerhalb einer Gruppe von Servoantriebssystemen die
Zwischenkreise miteinander verbunden, so muss auch die Netzversorgungs-
spannung dieser Gruppe verbunden werden.
Vorsicht bei der Dimensionierung der Absicherung des gesamten Systems.
Für weitere Informationen kontaktieren Sie bitte die Support-Abteilung.
Seite 60
Netzmodul
Zwischenkreis
X2
+DC
9 9
8 8
−DC
28.10.2022
