6.2 +24V-Hilfsspannungs- und Haltebremsversorgung (X2)
Hinweis: Verwenden Sie nur Netzteile mit einer galvanische getrennten
SELV-Ausgangsspannung!
Wird im Schaltschrank ein 24V-Netzteil zur Versorgung der Relais, Schütze oder sonstiger
Geräte benutzt, so kann dieses auch zur Versorgung des Servoantriebssystems an +24V
verwendet werden (zu beachten ist die maximale Strombelastbarkeit des Netzteils).
Der Antrieb hat einen zusätzlichen Eingang für die Versorgung der Haltebremse +24V-BR,
so dass diese Versorgung unabhängig von der Hilfsspannungsversorgung ausgeschaltet
werden kann.
Beachten Sie, dass die Masse des 24V-Netzteils in der Nähe des Netz-
teils geerdet werden muss.

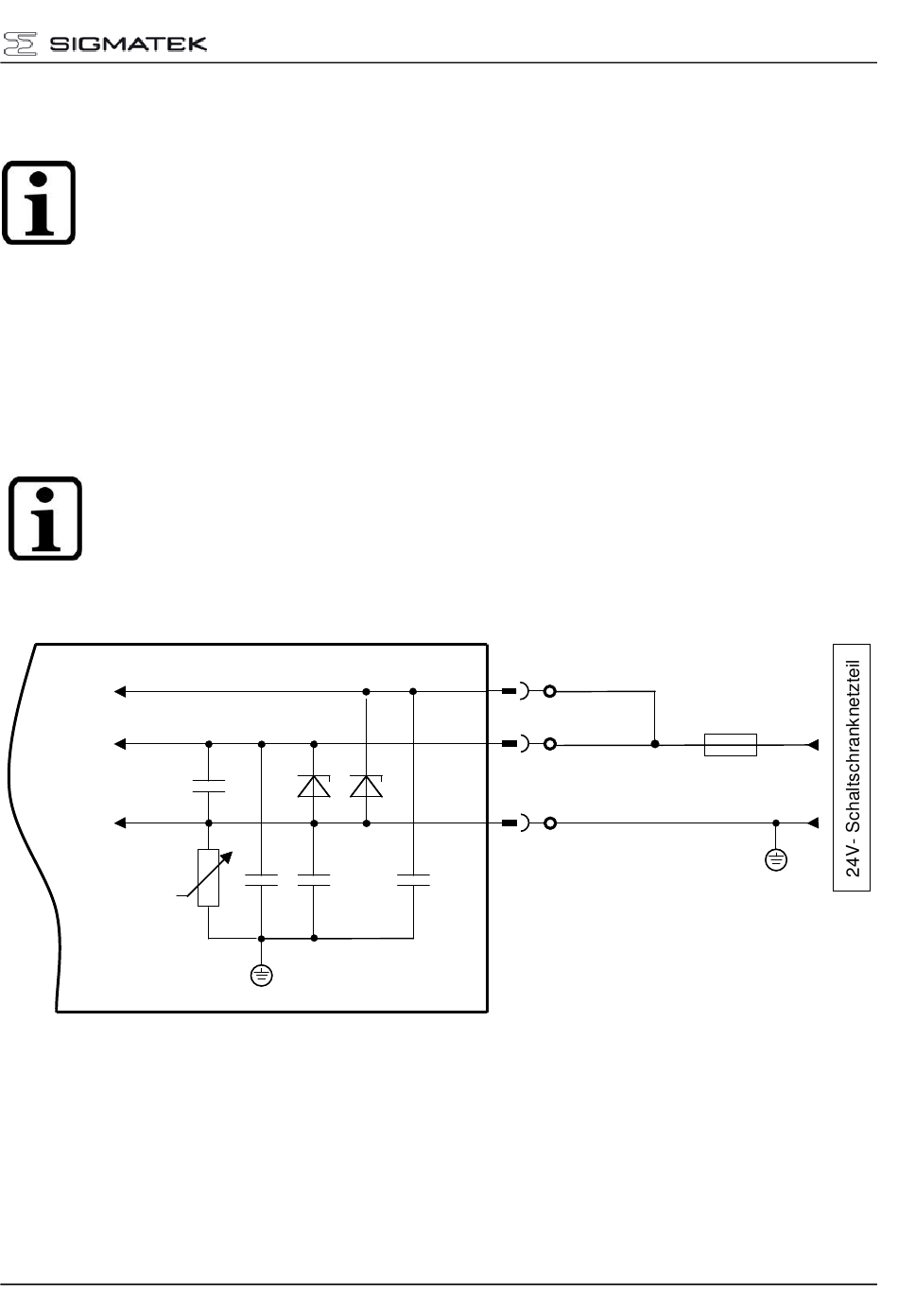

Versorgung der Haltebremsen
Versorgung interne
Elektronik
28.10.2022
V V
X2
Netzmodul
3 3
+24V-BR
2 2
+24V
1 1
BGND
MDP 101-1
Seite 59
