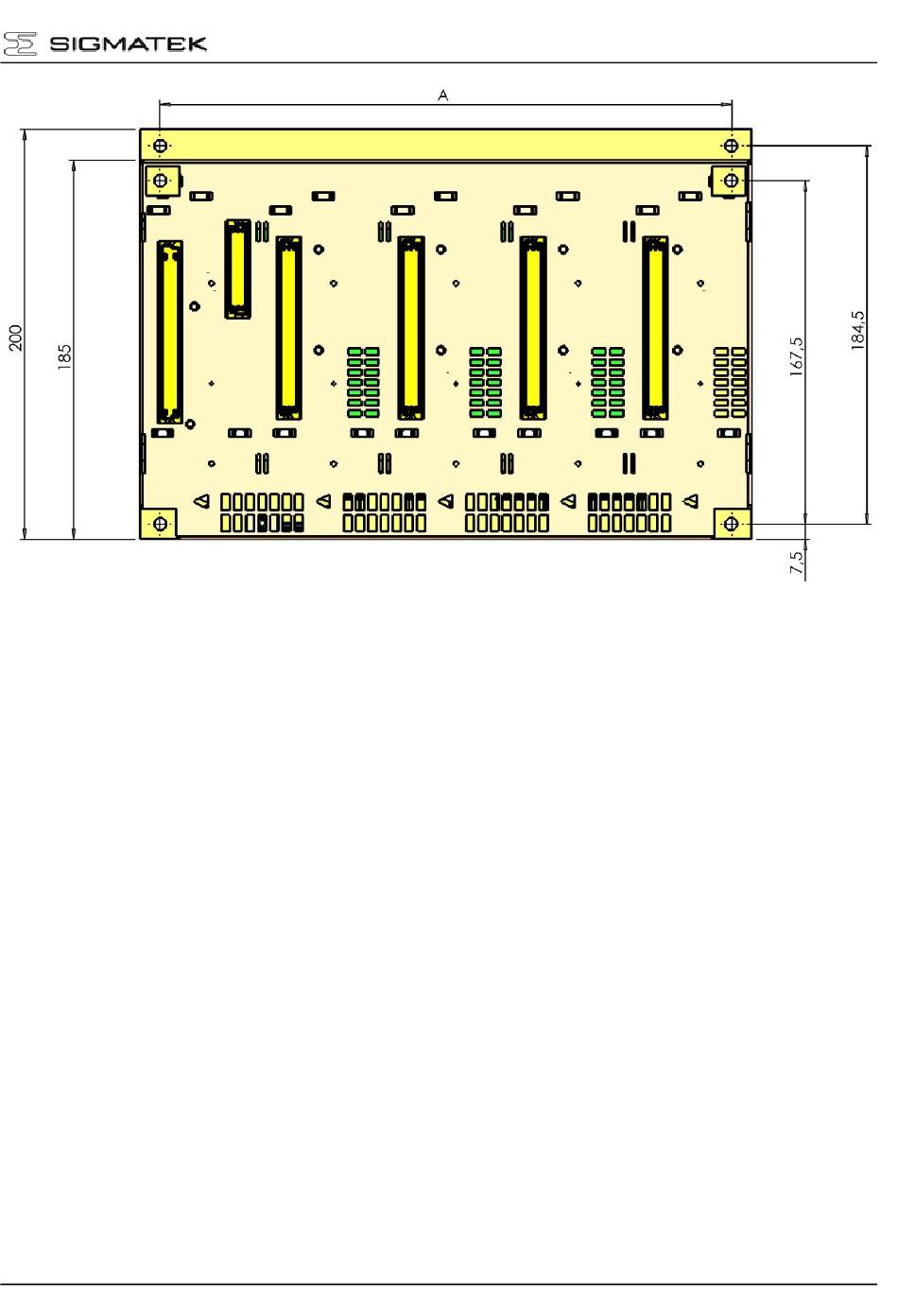

Die mechanischen Abmessungen des Modulträgers zur Montage auf der Montageplatte
des Schaltschrankes sind:
A
abhängig vom gewählten Modulträger
100 mm für MDM 011
160 mm für MDM 021
220 mm für MDM 031
280 mm für MDM 041
Der unter dem Modulträger platzierte Kabelkanal muss mit einem minimalen Abstand von
10 mm vom Modulträger befestigt werden.
Der Kabelkanal oben muss mit einem Abstand von 40 mm vom Modulträger platziert wer-
den. Dies ist zur Belüftung des Kühlkörpers notwendig.
Die angegebenen Einbauabstände können unter Umständen verringert werden, wenn ent-
sprechende Maßnahmen und technische Vorkehrungen getroffen werden um die entste-
hende Verlustleistung abzuführen.
Befestigungsmaterial:
Anzugsmoment:
Erforderliches Werkzeug:
28.10.2022
4 Innensechskantschrauben nach DIN 912, M5-8.8
5-6 Nm
4 mm Inbusschlüssel
MDP 101-1
Seite 37
