MDD 111-2
400 V/480 V Achsmodul
MDD 111-2
1 Überblick

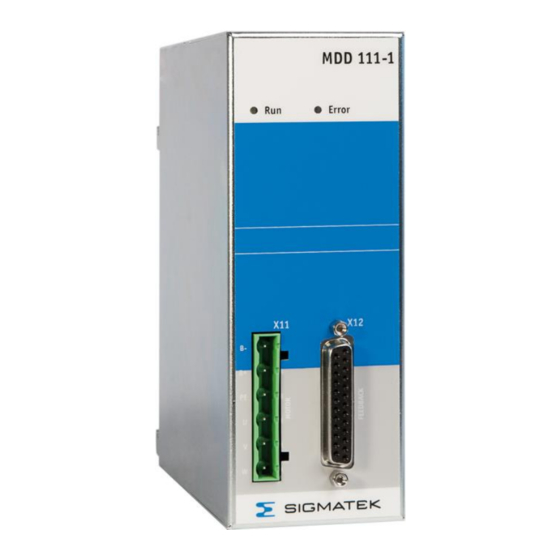

Das MDD 111-2 ist ein Achsmodul für eine Achse mit ei-
nem Nennausgangsstrom von 6 A bei 230 V und 4 A bei
400/480 V und einem Spitzen-Ausgangsstrom von 15 A bei
230 V und 9 A bei 400/480 V. Dieses Modul besitzt einen
verstärkten Bremsenausgang, welcher eine höhere Aus-
schaltenergie erlaubt.
MDD 100 ist ein komplettes Servoantriebssystem kleiner
bis mittlerer Leistung, welches vor allem für Mehrachs-
Anwendungen mit niedriger, mittlerer und hoher Regelgüte
entwickelt wurde.
Es ist vollständig in das Betriebssystem LASAL integriert
und ist für 1 bis 8 Achsen ausgelegt.
Je nach dem verwendeten Versorgungsmodul und Motor-
typ, ist das System ein 1-phasiges 230 VAC oder ein 3-
phasiges 400 – 480 VAC System.
Vier verschiedene Achsmodule stehen zur Verfügung,
jeweils ein Einachs-Modul für 230 VAC und 400 VAC und
jeweils
ein
Zweiachs-Modul
für
230
VAC
und
400 VAC, welche über einen skalierbaren Ausgangsstrom-
bereich der 2 Achsen verfügen.
Das Versorgungsmodul und die Achsmodule sind auf einem Modulträger platziert, der auf
der Montageplatte des Schaltschranks montiert wird.
Die Strom-, Drehzahl- und Positionsregelung von bis zu 8 Achsen arbeitet mit einer Zyklus-
zeit von 62,5 μs. MDD 100 hat eine hohe Flexibilität bei der Anbindung an verschiedene
Rückführungssysteme.
VARAN verbindet den Servoantrieb mit der Maschinensteuerung.
Integrierte Sicherheitsfunktionen "Safe Torque Off" STO und "Safe Stop 1" SS1 mit einem
hohen Sicherheitslevel erleichtern die Integration in das Sicherheitskonzept der Maschine.
10.03.2021
Seite 1
