PROTECTED VARAN DIGITAL MISCHMODUL
PVDM 087
Protected VARAN Digital Mischmodul
PVDM 087

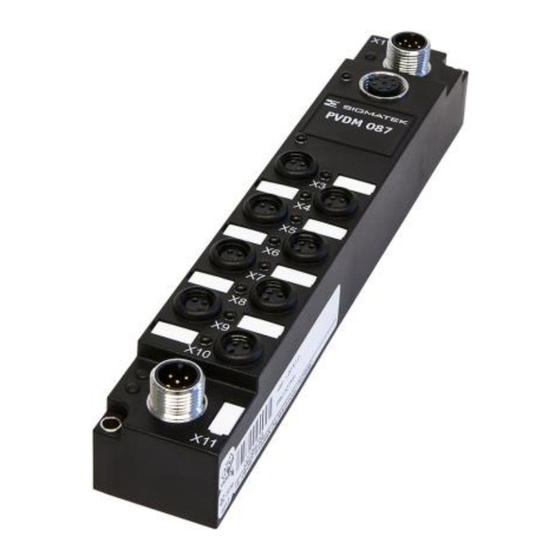

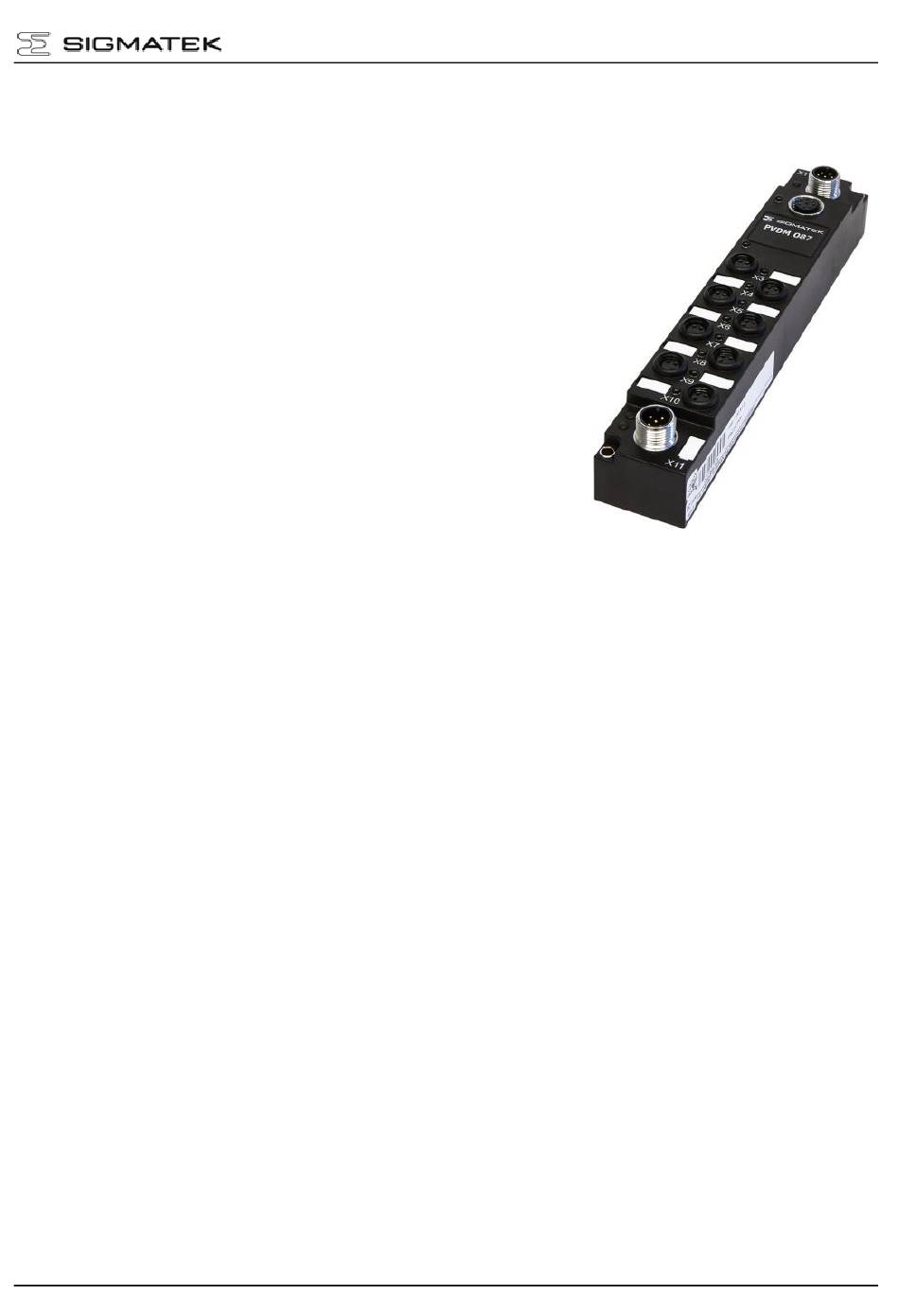

Das Protected VARAN Digital Mischmodul PVDM 087
besitzt 4 digitale Ausgänge +24 V/2 A (plusschaltend)
und 4 digitale Eingänge. Ein- und Ausgänge sind vom
VARAN-Bus galvanisch getrennt. Eingänge und Ausgän-
ge besitzen eine separate Spannungsversorgung. Die
Ausgänge sind rücklesbar und es kann die 2. Versorgung
der Ausgänge über eine Sicherheits-baugruppe abge-
schaltet werden.
Zusätzlich befinden sich diverse Diagnosefunktionen auf
dem Modul.
Um auftretende Störimpulse auf den Signalleitungen zu
unterdrücken, sind entsprechende Eingangsfilter vorhan-
den.
Neben den I/O-Steckern zeigen LEDs den Signalzustand sowie den Fehlerzustand an.
Durch den VARAN-Out Port wird der Aufbau des VARAN-Busses in einer Linienstruktur
ermöglicht.
Die Baugruppe besitzt den Schutzgrad IP67.
a
13.11.2015
Seite 1
