C-DIAS PROZESSORMODUL
CCP 521
Verdrahtungs- und Einbauhinweise
Erdung

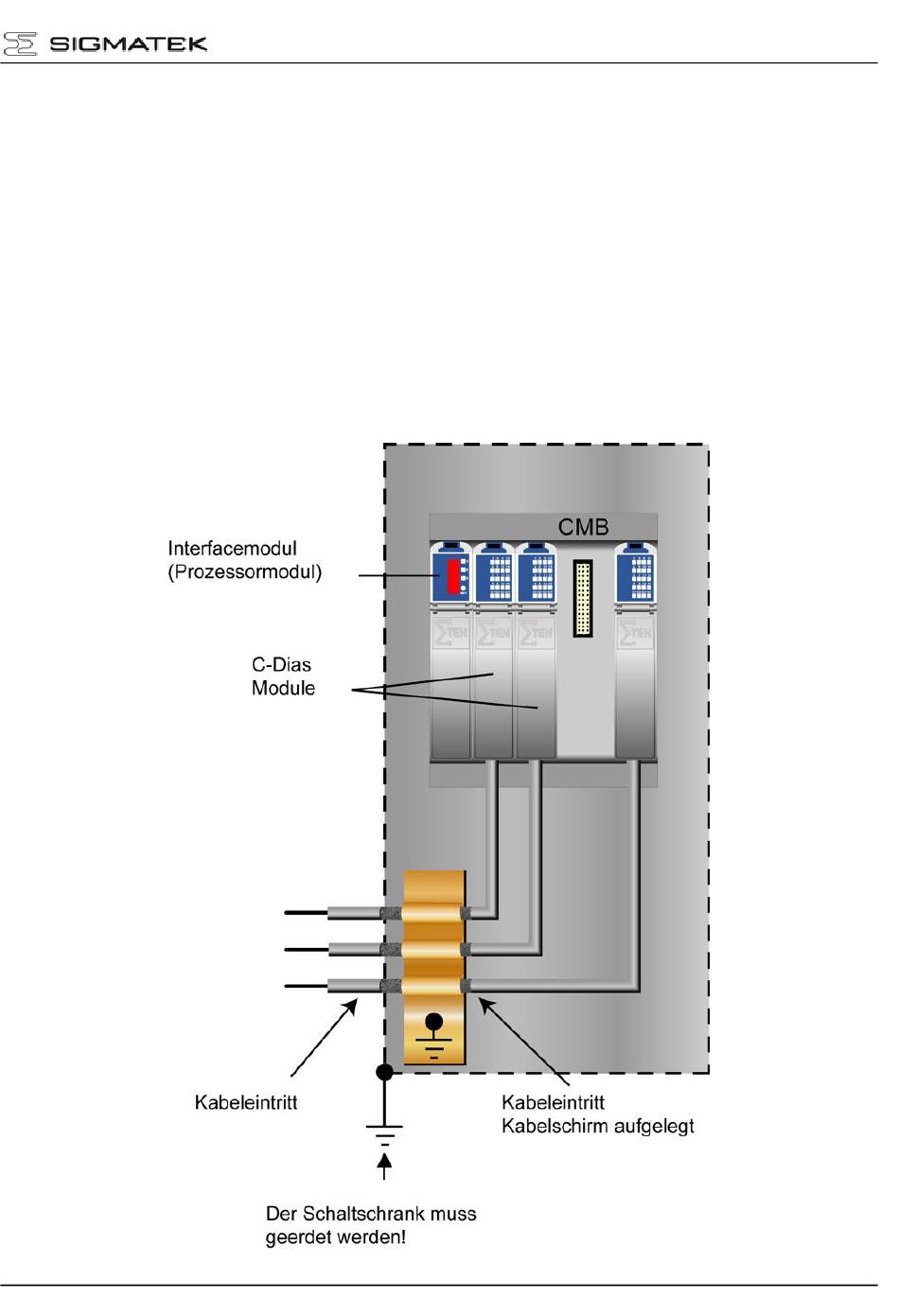

Das CCP 521 muss entweder großflächig durch die Montage an der Schaltschrankrück-
wand oder am vorgesehenen Erdungsanschluss (C-DIAS Modulträger) geerdet werden. Es
ist wichtig, eine niederohmige Erdungsverbindung herzustellen, denn nur so kann die ein-
wandfreie Funktion gewährleistet werden. Die Erdungsverbindung sollte mit maximalem
Querschnitt erfolgen und eine möglichst große (elektrische) Oberfläche aufweisen.
Alle Störsignale, die per externer Verkabelung das CCP 521 erreichen, müssen über die
Erdungsverbindung abgebaut werden können. Durch eine große (elektrische) Oberfläche
können auch hochfrequente Störungen gut abgeleitet werden.
27.03.2020
Seite 19
