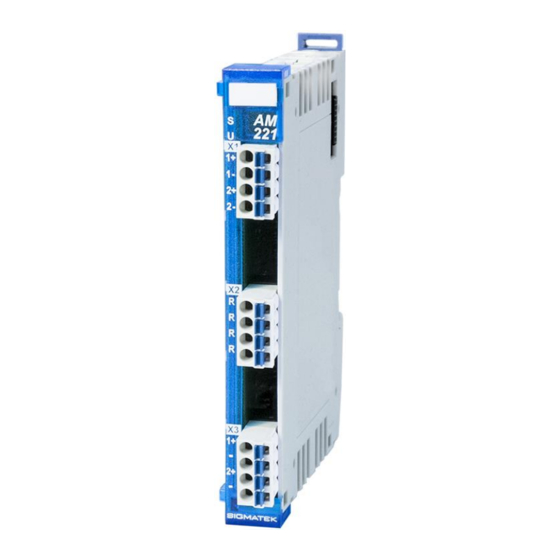

- Seite 1 AM 221 S-DIAS Analog Mischmodul ±10 V Erstellungsdatum: 19.05.2014 Versionsdatum: 16.04.2019 Artikelnummer: 20-017-221-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Syste- me verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...
- Seite 3 2 analogen Eingängen bzw. Potentiometereingängen 1 Referenzausgang Das S-DIAS Analog Mischmodul AM 221 besitzt zwei analoge Ausgän- ge ±10 V mit einer Auflösung von 12 Bit und zwei analoge Eingänge ±10 V bzw. Potentiometereingänge 0-100 % mit 16-Bit Auflösung. Für die Potentiometereingänge ist ein 10 V-Referenzausgang vorhanden,...
-
Seite 4: Inhaltsverzeichnis
AM 221 S-DIAS ANALOG MISCHMODUL ±10 V Inhaltsverzeichnis Technische Daten ..............4 Spezifikation analoge Eingänge ±10 V bzw. Potentiometereingänge 0-100 % ..........4 Spezifikation Referenzausgang........... 5 Spezifikation analoge Ausgänge ±10 V ........5 Elektrische Anforderungen............6 Sicherheitsrelevante Kenngrößen ..........8 Sonstiges .................. - Seite 5 S-DIAS ANALOG MISCHMODUL ±10 V AM 221 Montage ................. 20 Erweiterte Timing-Modi (FW-Version 02.00)......22 Geschwindigkeitsmodus ............22 Time-Offset-Modus ..............22 Adressierung ................. 24 Firmware – HW-Klassen-Adressierung (FW-Version 01.00 – 01.20) .................... 24 Firmware – HW-Klassen-Adressierung (FW-Version 02.00) ... 26 16.04.2019...
-
Seite 6: Technische Daten
AM 221 S-DIAS ANALOG MISCHMODUL ±10 V Technische Daten Spezifikation analoge Eingänge ±10 V bzw. Potentiometereingänge 0-100 % Anzahl der Kanäle Eingangsart Differenzeingang Potentiometereingang Messbereich -10 ... +10 V 0-100 % Messwert -10.000 ... +10.000 bzw. 0-10.000 bzw. -30.000 … +30.000 (bei Full Range) 0-30.000 (bei Full Range) -
Seite 7: Spezifikation Referenzausgang
S-DIAS ANALOG MISCHMODUL ±10 V AM 221 Spezifikation Referenzausgang Anzahl der Kanäle Referenzspannung +10 V Zulässiger Ausgangsstrom maximal 5,0 mA (< HW-Version 2.5) maximal 8,3 mA (≥ HW-Version 2.5) ≤ 2,50 mA (< HW-Version 2.5) Zulässige Belastung pro Potentiometereingang ≤ 4,17 mA (≥ HW-Version 2.5) ≥... -
Seite 8: Elektrische Anforderungen
AM 221 S-DIAS ANALOG MISCHMODUL ±10 V Elektrische Anforderungen Versorgung vom S-DIAS-Bus +5 V Stromaufnahme am S-DIAS-Bus typisch 50 mA maximal 55 mA (+5 V-Versorgung) Versorgung vom S-DIAS-Bus +24 V Stromaufnahme am S-DIAS-Bus typisch 32 mA (ohne Belastung des maximal 40 mA (ohne Belastung... - Seite 9 S-DIAS ANALOG MISCHMODUL ±10 V AM 221 16.04.2019 Seite 7...
-
Seite 10: Sicherheitsrelevante Kenngrößen
AM 221 S-DIAS ANALOG MISCHMODUL ±10 V Sicherheitsrelevante Kenngrößen Berechnungsgrundlage IEC 61709 SN 29500 EN 13849 EN 62061 Bedingungen +60 °C Anzahl der Stunden pro Jahr 8760 MTBF 217 Jahre MTTF 435 Jahre > 1,14 * 10 basierend auf MTTF = 100 J lt. -
Seite 11: Umgebungsbedingungen
S-DIAS ANALOG MISCHMODUL ±10 V AM 221 Umgebungsbedingungen Lagertemperatur -20 ... +85 °C 0 … +60 °C Umgebungstemperatur Luftfeuchtigkeit 0-95 %, nicht kondensierend Betriebsbedingungen Verschmutzungsgrad 2 Höhe bis zu 2000 m EMV-Störfestigkeit nach EN 61000-6-2 (Industriebereich) EMV-Störaussendung nach EN 61000-6-4 (Industriebereich) -
Seite 12: Mechanische Abmessungen
AM 221 S-DIAS ANALOG MISCHMODUL ±10 V Mechanische Abmessungen Seite 10 16.04.2019... -
Seite 13: Anschlussbelegung
S-DIAS ANALOG MISCHMODUL ±10 V AM 221 Anschlussbelegung 16.04.2019 Seite 11... -
Seite 14: Status Leds
AM 221 S-DIAS ANALOG MISCHMODUL ±10 V Status LEDs Modul Status grün Modul aktiv keine Versorgung vorhanden BLINKT (5 Hz) keine Kommunikation User gelb von Applikation einstellbar (z.B. kann die LED des Moduls über die Visualisierung blinkend eingestellt werden um die Modulfindung im Schaltschrank zu... -
Seite 15: Beschriftungsfeld
S-DIAS ANALOG MISCHMODUL ±10 V AM 221 Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 16.04.2019 Seite 13... -
Seite 16: Verdrahtung
AM 221 S-DIAS ANALOG MISCHMODUL ±10 V Verdrahtung Anschlussbeispiel Seite 14 16.04.2019... -
Seite 17: Hinweise
S-DIAS ANALOG MISCHMODUL ±10 V AM 221 Hinweise Um eine einwandfreie Funktion zu gewährleisten, ist eine sorgfältige Leitungsführung un- bedingt einzuhalten: • Der 0 V-Anschluss der Versorgungsspannung muss auf kürzestem Weg zum 0 V- Sammelpunkt geführt werden. • Die Hutschiene muss eine ordentliche Masseverbindung aufweisen. -
Seite 18: Anschlussvarianten
AM 221 S-DIAS ANALOG MISCHMODUL ±10 V Anschlussvarianten 4.3.1 Spannungsmessung von nicht potentialfreien Spannungsquellen Anschlussschema 1 Bei Verwendung einer nicht potentialfreien Spannungsquelle (Spannungsquelle mit Verbin- dung zur Erde bzw. GND), muss der Eingang per Software als differenzieller Analogein- gang konfiguriert werden. Es darf beim Analogeingang keine Verbindung zu AGND, GND bzw. -
Seite 19: Spannungsmessung Von Potentialfreien Spannungsquellen
S-DIAS ANALOG MISCHMODUL ±10 V AM 221 4.3.2 Spannungsmessung von potentialfreien Spannungsquellen Anschlussschema 2 Bei Verwendung einer potentialfreien Spannungsquelle (Spannungsquelle ohne Verbin- dung zur Erde bzw. GND), muss entweder der Eingang per Software als „Eingang mit Mas- se-Referenz“ konfiguriert werden, sodass der Anschluss Analogeingang 1- intern auf AGND geschalten wird oder es muss der Eingang per Software als differenzieller Analogeingang konfiguriert und der Massebezug des Analogsignals extern hergestellt werden. -
Seite 20: Spannungsmessung Mit Potentiometer
AM 221 S-DIAS ANALOG MISCHMODUL ±10 V 4.3.3 Spannungsmessung mit Potentiometer Anschlussschema 3 Die Analogeingänge können auch zum Anschluss eines Potentiometers genutzt werden. Hierbei muss der Eingang per Software als „Eingang mit Masse-Referenz“ konfiguriert werden. Dadurch wird der Anschluss Analogeingang 1- intern auf AGND geschalten. Für die Versorgung des Potentiometers ist der dafür vorgesehene Referenzanschluss zu ver-... -
Seite 21: Anschluss Der Analogausgänge
S-DIAS ANALOG MISCHMODUL ±10 V AM 221 4.3.4 Anschluss der Analogausgänge Anwendungsbeispiele: Achsansteuerung für Gleichstromservo, Frequenzumrichter 16.04.2019 Seite 19... -
Seite 22: Montage
AM 221 S-DIAS ANALOG MISCHMODUL ±10 V Montage Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung zur Schaltschrankrückwand herstellen. Die einzelnen S-DIAS Module werden aneinander- gereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. - Seite 23 S-DIAS ANALOG MISCHMODUL ±10 V AM 221 Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) 16.04.2019 Seite 21...
-
Seite 24: Erweiterte Timing-Modi (Fw-Version 02.00)
S-DIAS ANALOG MISCHMODUL ±10 V Erweiterte Timing-Modi (FW-Version 02.00) Das AM 221 kann die analogen Eingänge entweder im Geschwindigkeitsmodus (höchst- mögliche Abtastrate) oder im Time-Offset-Modus (Messung findet nur einmal pro Zyklus statt, dafür zum definierten Zeitpunkt) betreiben. Dies kann über das Bit 3 im Info-Byte der Konfigurations-Daten (Adresse 0x0104) konfiguriert werden. - Seite 25 S-DIAS ANALOG MISCHMODUL ±10 V AM 221 Bei den Analogausgängen werden standardmäßig vordefinierte Time-Offsets benutzt, wel- che so konfiguriert sind, dass sie dem frühestmöglichen Zeitpunkt entsprechen. Wenn jedoch das Bit 4 im Info-Byte der Konfigurations-Daten (Adresse 0x0104) gesetzt ist, werden die in den zyklischen Daten von der HW-Klasse gelieferten Time-Offsets benutzt.
-
Seite 26: Adressierung
AM 221 S-DIAS ANALOG MISCHMODUL ±10 V Adressierung Firmware – HW-Klassen-Adressierung (FW-Version 01.00 – 01.20) Die hier angegebene Adresszuordnung betrifft die FW-Versionen 01.00, 01.10 und 01.20. Für FW-Version 02.00 siehe 7.2. Adresse Größe Zugriffstyp Beschreibung (hex) (Byte) 0000 Zyklische Daten zur Firmware... - Seite 27 S-DIAS ANALOG MISCHMODUL ±10 V AM 221 0100 Konfigurationsdaten zur Firmware 0100 CRC16 über die gesamten Konfigurations-Daten 0102 Länge der Konfigurations-Daten Info (Special-Purpose bzw. Statusbits) Bit 0 Rohwert-Modus 0 … normaler Modus (Ein- und Ausgangswerte abgeglichen) 0104 1 ... Rohwerte werden verwendet und geliefert...
-
Seite 28: Firmware - Hw-Klassen-Adressierung (Fw-Version 02.00)
AM 221 S-DIAS ANALOG MISCHMODUL ±10 V Firmware – HW-Klassen-Adressierung (FW-Version 02.00) Die hier angegebene Adresszuordnung betrifft die FW-Versionen 02.00. Für ältere FW- Versionen siehe 7.1. Adresse Größe Zugriffstyp Beschreibung (hex) (Byte) 0000 Zyklische Daten zur Firmware 0000 Analogausgang 1... - Seite 29 S-DIAS ANALOG MISCHMODUL ±10 V AM 221 0080 Zyklische Daten zur HW-Klasse Status Bit 0 24V DC nicht OK Bit 1 nicht synchronisiert Bit 2 FLASH-Abgleichdaten CRC Fehler Bit 3 RAM-Abgleichdaten CRC Fehler Bit 4 ungültige Abgleichdaten Bit 5 S-DIAS Zykluszeit wird nicht unterstützt...
- Seite 30 AM 221 S-DIAS ANALOG MISCHMODUL ±10 V Kabelbrucherkennung und Messbereichsüberprüfung Bit 0 Kabelbruch AI1 (entspricht zusätzlich AI1 Overrange wenn die neuen Features (Bit 2 im Info-Byte auf Adresse 0x0104) aktiviert sind) Bit 1 Kabelbruch AI2 (entspricht zusätzlich AI2 Overrange wenn die...
- Seite 31 Messbereich bleibt ident) Bit 6 Modulversion (zur Unterscheidung der Hardware, wird nur dann benötigt, wenn Time-Offsets verwendet werden um die nicht vorhandenen analogen Ein- und Ausgänge abzuschalten) 0 … AM 221 1 … AM 441 Bit 7 reserviert 16.04.2019 Seite 29...
- Seite 32 AM 221 S-DIAS ANALOG MISCHMODUL ±10 V Message Counter (wird nur benutzt, wenn Bit 2 im Info-Byte auf Adresse 0105 0x0104 gesetzt ist) Konfiguration der Analogeingänge Bit 0 Analogeingang 1 0 … differentieller Analogeingang 1 ... Analogeingang mit Masse-Referenz 0106...
-
Seite 33: Änderungen Der Dokumentation
S-DIAS ANALOG MISCHMODUL ±10 V AM 221 Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 05.06.2014 1.2 Referenzausgangsspezi- Zulässiger Ausgangsstrom geändert fikation Zulässige Belastung pro Potentiometereingang hinzugefügt 30.01.2015 4.2 Hinweise Merksatz bezüglich An- und Abstecken des S-DIAS Moduls unter Spannung hinzugefügt 26.03.2015... - Seite 34 AM 221 S-DIAS ANALOG MISCHMODUL ±10 V 11.01.2017 1.3 Spezifikation analoge Formulierung Analoggenauigkeit Ausgänge ±10 V 27.03.2017 1.1 Spezifikation analoge Wert für die Fühlerbrucherkennung ergänzt Eingänge ±10 V bzw. Po- tentiometereingänge 0-100 % 11.07.2017 1.1 Spezifikation analoge Angaben zum Messwert und zur Wandlungszeit Eingänge ±10 V bzw.
