Inhaltsverzeichnis
10
TECHNISCHE DATEN
Detektionsbereich nach Distanz
Distanz [m]
1
Vertikal [m]
0,1
Horizontal [m]
3,5
1)
Typ RMSx7xxC-xxxxx
2)
Typ RMSx8xxC-xxxxx
10.2
Mechanik/Elektrik
Anschlussart
1 x M12-Stecker, 8-polig, A-codiert
1 x M12-Stecker, 5-polig, A-codiert
1 x M12-Dose, 4-polig, D-codiert
Versorgungsspannung 9 V DC ... 32 V DC
Leistungsaufnahme
4 W (typisch, ohne Belastung der Digitalausgänge)
max. 36 W
Gehäusefarbe
Grau (RAL 7042)
Schutzart
IP67 und IP69 (EN 60529: 1991-10/A2: 2000-02)
Schutzklasse
III (EN 61140:2006-08)
Elektrische Sicherheit PS2 (EN 62368-1)
Gewicht
300 g
Abmessungen
34 mm x 97 mm x 96 mm
(L x B x H)
MTBF
81 Jahre
1
Im gesteckten Zustand mit geeignetem Gegenstecker oder Schutzkappen auf Anschlüssen montiert.

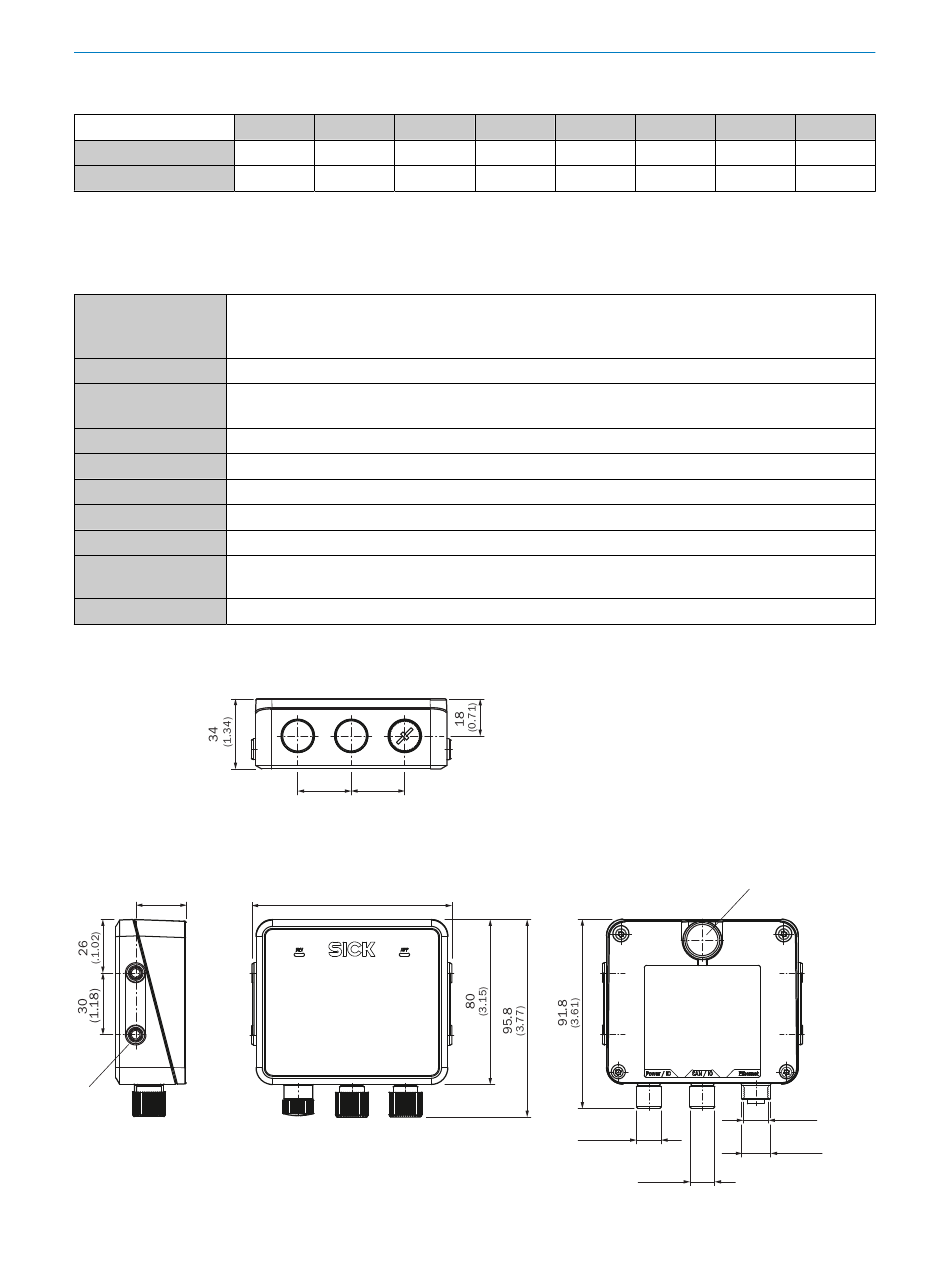

Maßzeichnung
24.5
(0.96)
1
Abbildung 7: Geräteabmessungen, Maßeinheit: mm (inch), Dezimaltrennzeichen: Punkt
34
B E T R I E B S A N L E I T U N G | RMS1000
5
10
50
0,7
1,4
7,0
17,3
34,6
173,2
26
26
(1.02)
(1.02)
97
(3.82)
60
80
1)
,
2)
1)
,
2)
8,4
11,2
207,8
277,1
1
2
Ø 12
(Ø 0.47)
Ø 12
(Ø 0.47)
100
200
1)
,
2)
2)
14,0
28,0
346,4
692,8
3
M 12
Ø 14
(Ø 0.55)
8026117/1PIH/2024-10-31 | SICK
Irrtümer und Änderungen vorbehalten
