8.4.1
Stecker oder Buchse zusammenbauen (siehe Kap. 11)
4
3
2
1
5

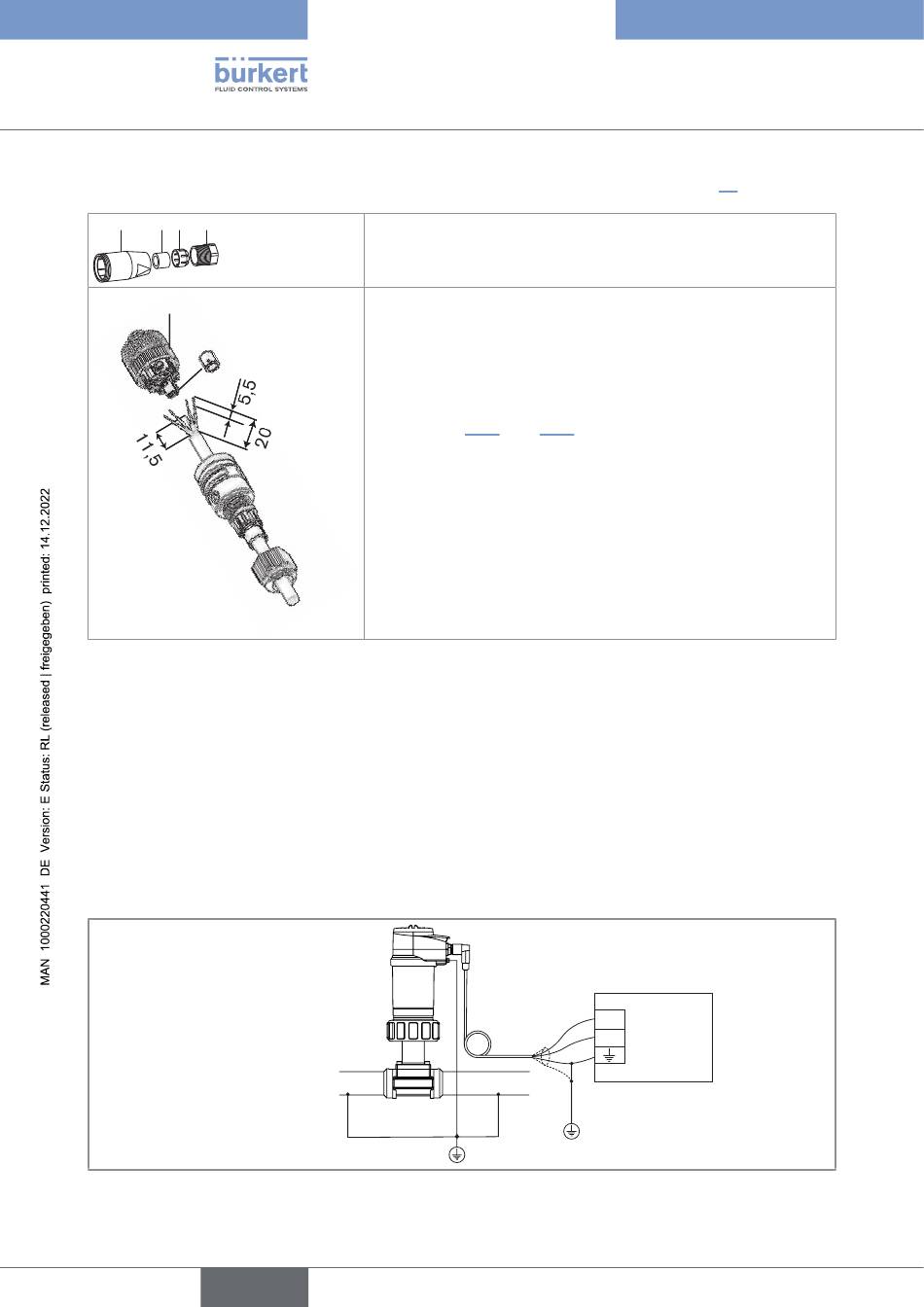

Bild 12:
Zusammenbau des Multipin M12-Steckverbinders (nicht mitgeliefert)
8.4.2

Potentialausgleich der Installation

Um den Potentialausgleich der Installation (Versorgungsspannung - Gerät - Flüssigkeit) zu gewährleisten:
→ Die verschiedenen Erdungspunkte der Installation aneinander anschließen, damit die zwischen zwei
Erdungspunkten möglicherweise erzeugten Potentialdifferenzen beseitigt werden.
→ Auf vorschriftsmäßige Erdung der Abschirmung des Versorgungskabels an beiden Enden achten.
→ Auf eine einwandfreie Erdung des Geräts mit der Erdungsklemme achten.
→ Wenn das Gerät auf Kunststoffrohren installiert wird, alle die sich in der Nähe des Geräts befindenden
metallischen Apparate, wie Ventile oder Pumpen, an den selben Erdungspunkt anschließen.
Rohrleitung aus Metall
24
Bild 13:
Prinzipschaltbild eines Potentialausgleichs bei Rohrleitungen aus Metall
→ Die Mutter [1] des Gehäuses [4] losschrauben.
→ Das Kabel durch die Mutter [1], die Zugentlastung [2] und die
Dichtung [3] führen und dann in das Gehäuse [4] stecken.
→ Das Kabel auf 20 mm abisolieren.
→ Die zentrale Ader (Erde) auf eine Länge von 11,5 mm
zuschneiden.
→ Die Ader des abisolierten Kabels auf 5,5 mm freilegen.
→ Jede Ader in die passende Klemme der Klemmleiste [5] stecken
(siehe Kap.8.4.3 oder 8.4.4).
→ Das Klemmelement [5] mit dem Kabel an das Gehäuse [4]
schrauben.
→ Die Mutter [1] der Buchse festziehen.
deutsch
Typ 8228
Installation und Verkabelung
-
12-36 V DC
+
Versorgungsspannung
