Typ 8228
Beschreibung
5.3

Typschild

1. Typ des Geräts
2. Messgröße
3. Version des Geräts
4. Maximale Leistungsaufnahme
5. Maximal verfügbarer Strom an dem oder an den Transistorausgängen
6. Messbereich der Leitfähigkeit
7. Bereich der Flüssigkeitstemperatur
8. Pin-Belegung des elektrischen Anschlusses
9. Konstruktionscode
10. Artikelnummer
11. Warnung: Bevor das Gerät benutzt wird, die in der Bedienungsanleitung beschriebenen technischen
Daten berücksichtigen.
12. Seriennummer
13. Zertifizierung, Konformitätskennzeichnung
14. IP-Schutzart
15. Nenndruck der Flüssigkeit
16. Werkstoff der Armatur des Leitfähigkeitssensors
17. Ausgänge
18. Betriebsspannung

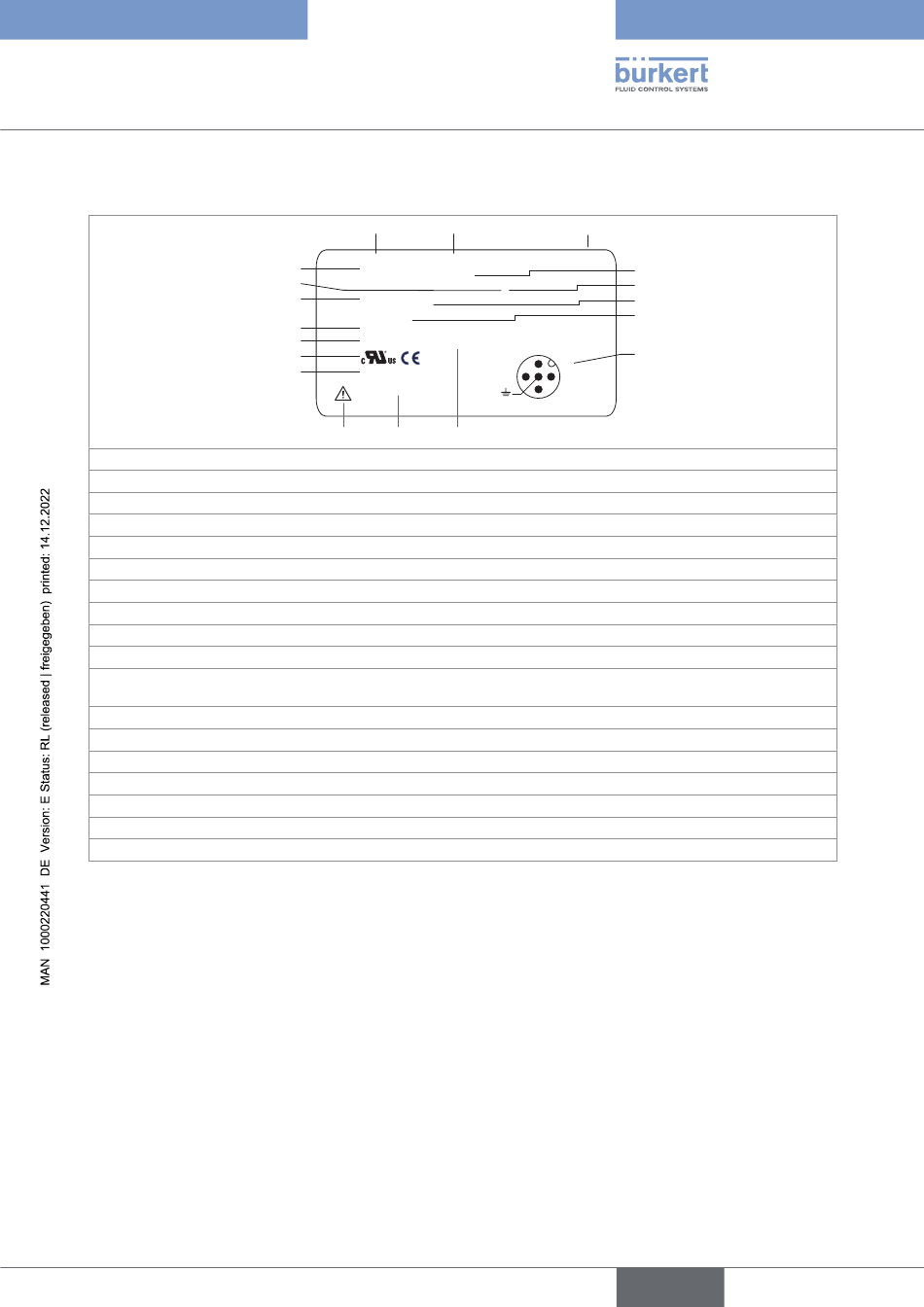

Bild 1: Typschild (Beispiel)
1 2
8228 Inductive Conductivity Meter
18
Supply: 12-36V
17
Output: 1x 4-20mA 1xTrans 700mA max.
16
Cell: PEEK Range 100 µS/cm - 2 S/cm
Process: Temp -15 to 130°C
15
PN 10, limited by fitting material and fluid temp.
14
IP65-IP67 W41MN
13
12
S-N:1000
00566615
11 10
3
V2
40W max.
2:NPN/PNP1
3:0V 1:V+
4:I1
9
4
5
6
7
8
deutsch
