TEACH-IN-VERFAHREN

Mit den Teach-In-Funktionen können Messfehler infolge unterschiedlicher bzw. schwan-
kender Gaseigenschaften im Laufweg der Ultraschallwellen oder aufgrund komplizierter
geometrischer Abmessungen der Tanks oder Behälter korrigiert werden. Man kann auf das
Teach-In verzichten (Anwahl: TEACH N), wenn die Behälter regelmässige Formen haben
(kubisch, zylindrisch) und das gasförmige Medium im Laufweg Luft konstanter Temperatur
ist.
Der Transmitter nutzt automatisch die entsprechende Teach-In-Prozedur
(Entfernung, Füllstand oder Volumen), je nach festgelegter Einheit in der
Funktion "Physikalische Einheiten" - Abschnitt 4.4.2
Es ist ratsam, für die Teach-In-Prozeduren entweder Filter 0 (wenn die Echo-F
Filterung nicht nötig ist) oder 3 (wenn sie nötig ist) zu verwenden.
Wenn das Volumen gemessen werden soll und die Gaseigenschaften festgelegt
werden müssen, folgen Sie der folgenden Vorgehensweise:
Wählen Sie die Entfernung oder den Füllstand mit passenden Einheiten zu den
physikalischen Einheiten.
Führen Sie ein 2-Punkt-Teach-In durch, um die Gaseigenschaften zu identifizieren,
und verlassen Sie über 'ENDE' das Menü, um die Parameter zu speichern.
Kehren Sie zu den physikalischen Einheiten zurück, und wählen Sie das Volumen
und die entsprechenden Einheiten.
Führen Sie ein Volumen-Teach-In aus, um die Transmitteranzeige und die
tatsächliche Entfernungs-, Füllstand- oder Volumenmesswerte zu bestimmen.
4.4.6.1 TEACH-IN FÜR FÜLLSTAND UND ENTFERNUNG
Mit dieser Funktion können Messfehler der Entfernung oder des Füllstands korrigiert
werden.
Für Entfernungsmessungen muß kein vollständiges Teach-In ausgeführt werden;
für eine präzise Messung ist jedoch zumindest ein 1-Punkt- Teach-In ratsam.
Wenn der Transmitter für den Füllstand konfiguriert wurde, muss zumindest ein
1-Punkt-Teach-In ausgeführt werden.

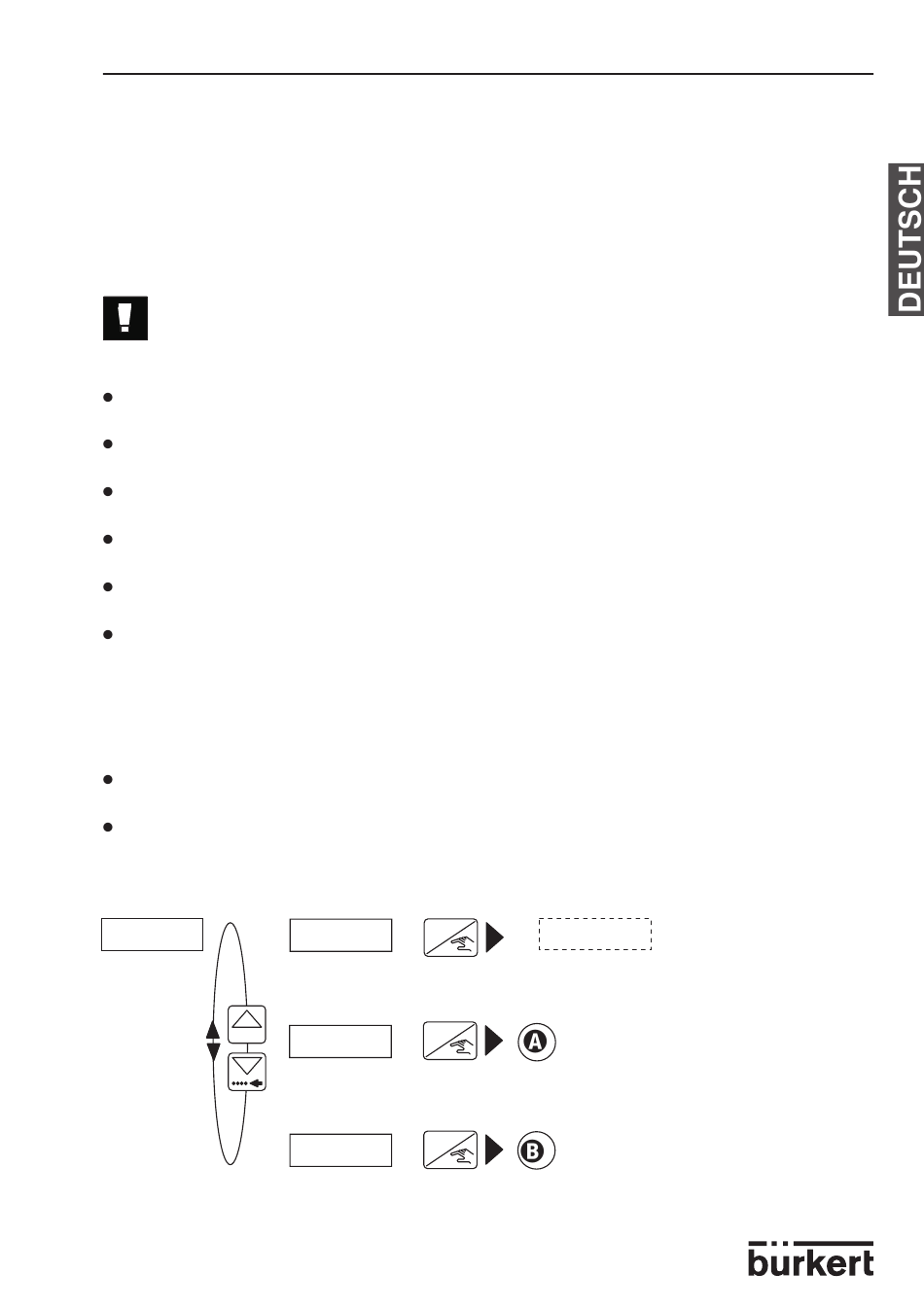

TEACH-IN
0......9
(RESET wird nicht angezeigt, wenn der Transmitter für den Füllstand konfiguriert ist).
8175
KALIBRIERMENÜ
TEACH N ENTER
ENTER
TEACH JA
ENTER
RESET
STROM
1- oder 2-Punkt-Teach-In-
Prozedur für Füllstand bzw.
Entfernung
Zurücksetzen des
Bezugspunktes für die
Entfernung
37
Kein Teach-In
ausgewählt - weiter
im nächsten
Menüpunkt.
