7.3 Gehäusedeckel montieren
1

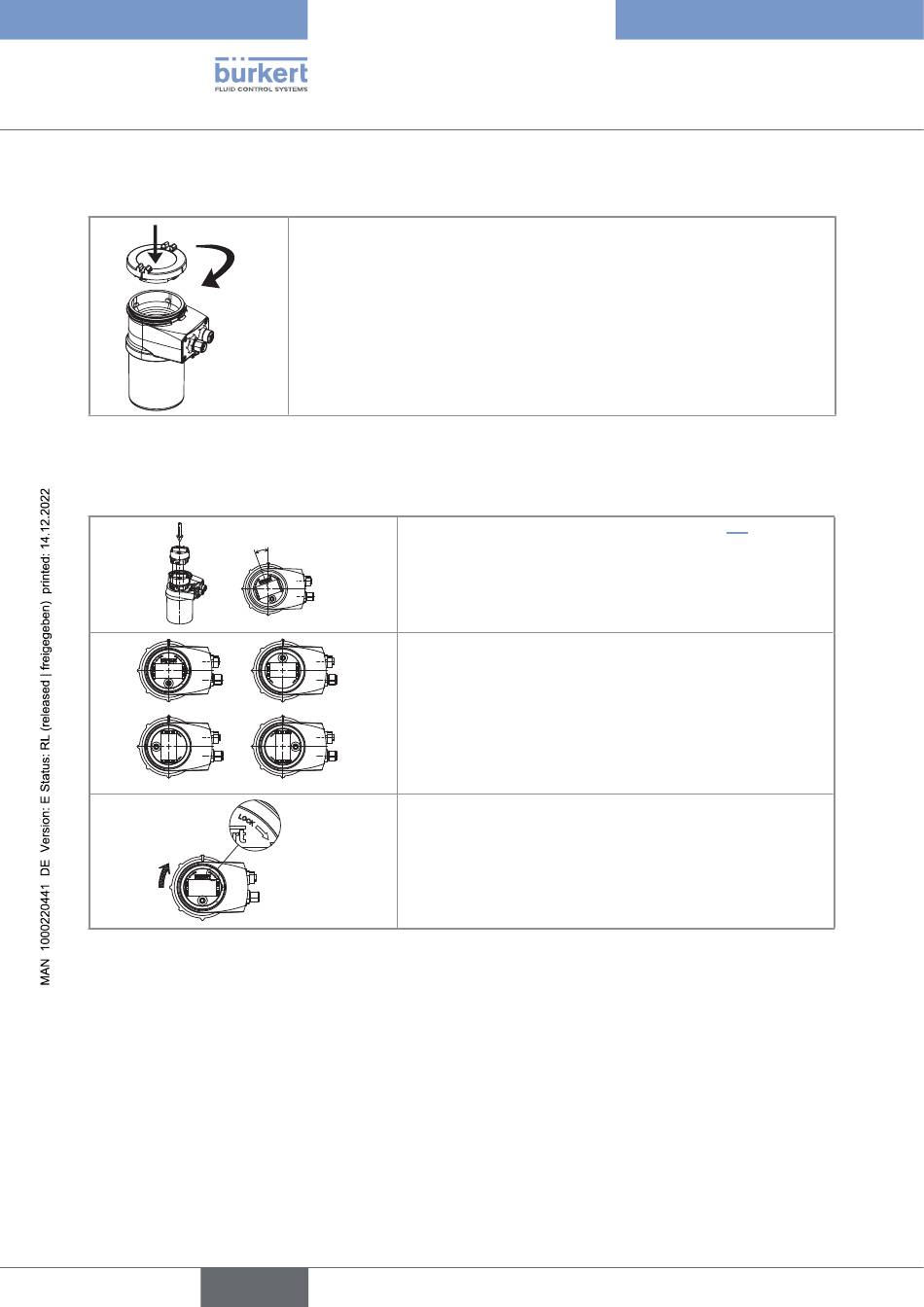

Bild 5: Gehäusedeckel schließen
7.4

Displaymodul anbringen

Bild 6: Displaymodul anbringen
18
→ Montage des Gehäusedeckels Kontrollieren, ob die Dichtung auf dem
Gehäuse sitzt und unversehrt ist; anderenfalls ersetzen.
2
→ Die Dichtung falls nötig mit einem Mittel einfetten, das sich mit dem Dich-
tungsmaterial verträgt.
→ [1] Gehäusedeckel so ausrichten, dass die vier Rillen des Gehäusedeckels
mit den vier Laschen des Gehäuses übereinstimmen.
→ [2] Gehäusedeckel in einem Winkel von ca. 15° im Uhrzeigersinn bis zum
Anschlag drehen.
20°
a) c)
b) d)
deutsch
→ Den Gehäusedeckel abnehmen (siehe Kap. 7.2).
→ Das Displaymodul in einem Winkel von ca. 20° gegenüber
der gewünschten Stellung ausrichten.
→ Das Displaymodul kann in vier verschiedenen Stellungen
in einem Winkel von 90° eingesteckt werden.
→ Das Displaymodul nach unten drücken, und im Uhrzei-
gersinn drehen, um es zu verriegeln.
→ Den Gehäusedeckel wieder anbringen.
Typ 8228
Montage
