Typ 8228
Installation und Verkabelung
→ Das Gerät wie in Bild 11 gezeigt in das Fitting installieren.
1

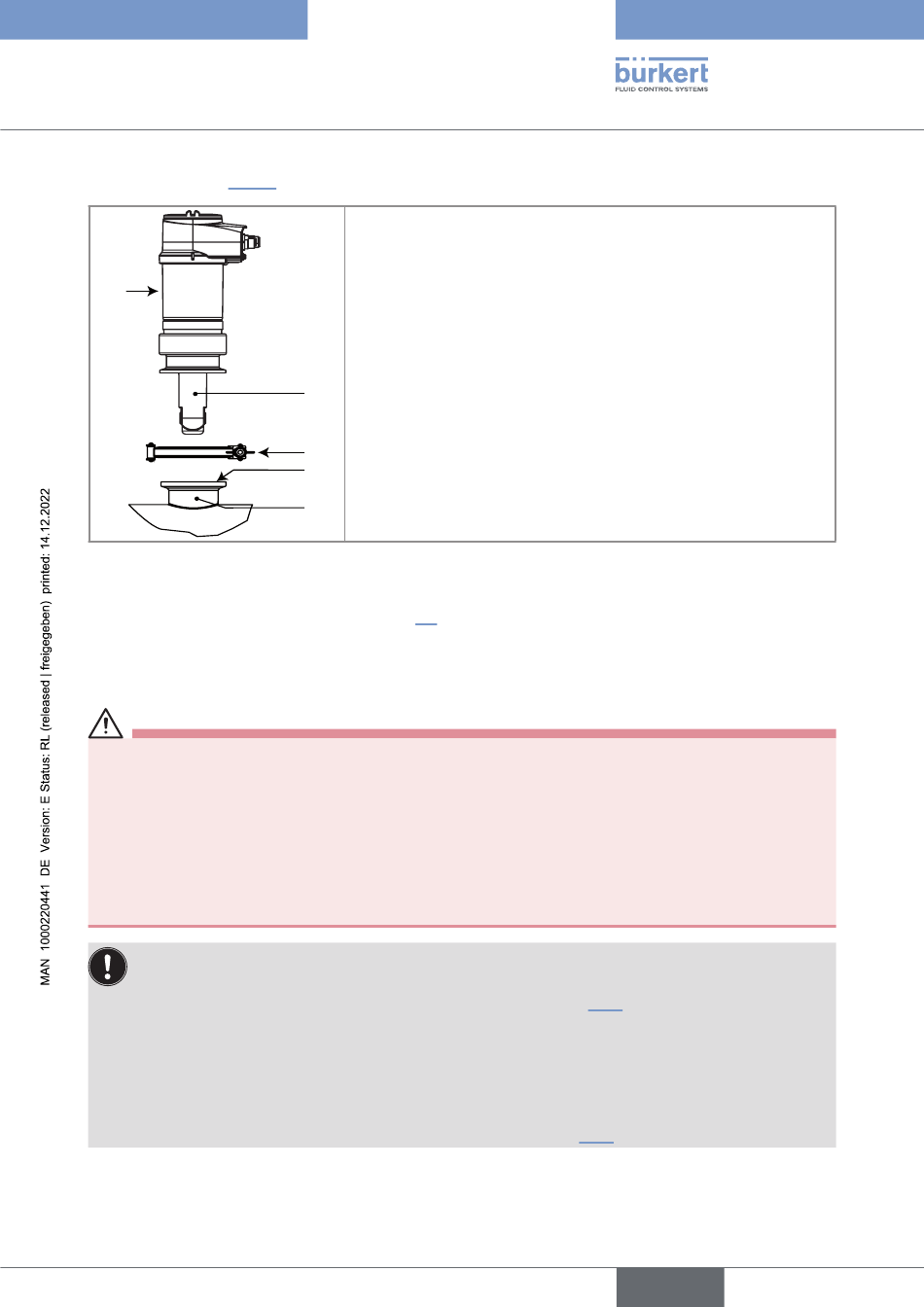

Bild 11: Installation einer Gerätevariante mit 2"-Clamp-Prozessanschluss in der Rohrleitung
→ Verkabeln gemäß den Anweisungen in Kap. 8.4.
8.4 Das Gerät verkabeln
GEFAHR
Verletzungsgefahr durch Stromschlag!
▶ Vor Arbeiten an Anlage oder Gerät die Spannung für alle Leiter abschalten und vor Wiedereinschalten
sichern.
▶ Falls das Gerät in einer nassen Umgebung oder zur Außenanwendung vorgesehen ist, die maximale
Betriebsspannung auf 35 V DC einschränken.
▶ Jedes am Gerät angeschlossene Instrument muss gegenüber dem elektrischen Verteilungsnetz gemäß
der Norm UL/EN 61010-1 doppelt isoliert sein.
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für elektrische Geräte beachten.
• Eine ordnungsgemäße Versorgungsspannung verwenden. Die Versorgungsspannung muss gefiltert
und geregelt sein.
• Den Potentialausgleich der Installation sicherstellen. Siehe Kap. 8.4.2.
• Die Stromversorgung des Geräts mit einer trägen 100-mA-Sicherung und einem Schutzschalter
absichern.
• Die Stromversorgung jedes Transistorausgangs mit einer 750-mA-Sicherung absichern.
• Sobald das Gerät verdrahtet ist, den Parameter „HWMode" einstellen, abhängig von der ausge-
führten Verdrahtung, Senke/NPN oder Quelle/PNP. Siehe Kap. 8.4.2.
→ Eine mit dem 2"-Clamp-Anschluss des Geräts und mit der Flüs-
sigkeit kompatible Dichtung (Nr. 4) wählen.
→ Die Dichtung (Nr. 4) auf dem Fitting (Nr. 5) abringen.
→ Das Gerät (Nr. 1) in das Fitting (Nr. 5) einsetzen:
- die elektrischen Anschlüsse müssen parallel zur Rohrleitung
verlaufen,
- der Sensor (Nr. 2) muss im Flüssigkeitsstrom tauchen.
2
→ Die Clamp-Schelle von Hand festziehen (Nr. 3).
3
4
5
