Typ 8228
Installation und Verkabelung
WARNUNG
Verletzungsgefahr bei Nichtbeachtung der Abhängigkeit zwischen Flüssigkeitstemperatur und
Flüssigkeitsdruck
▶ Die Abhängigkeitsdiagramme zwischen Flüssigkeitstemperatur und Flüssigkeitsdruck beachten. Siehe
Kap. 6.3.
▶ Die Abhängigkeitsdiagramme zwischen Flüssigkeitstemperatur und Flüssigkeitsdruck des verwendeten
Fittings beachten. Siehe die entsprechende Bedienungsanleitung der verwendeten Fittings.
8.2 Gerätevariante mit G2"-Überwurfmutter an die
Rohrleitung anschließen
Das Gerät wird mit einem Fitting Typ S020 an die Rohrleitung angeschlossen.
→ Fitting am Rohr anbringen Das Fitting in die Rohrleitung gemäß den Hinweisen der Bedienungsanleitung
des verwendeten Fittings einbauen.

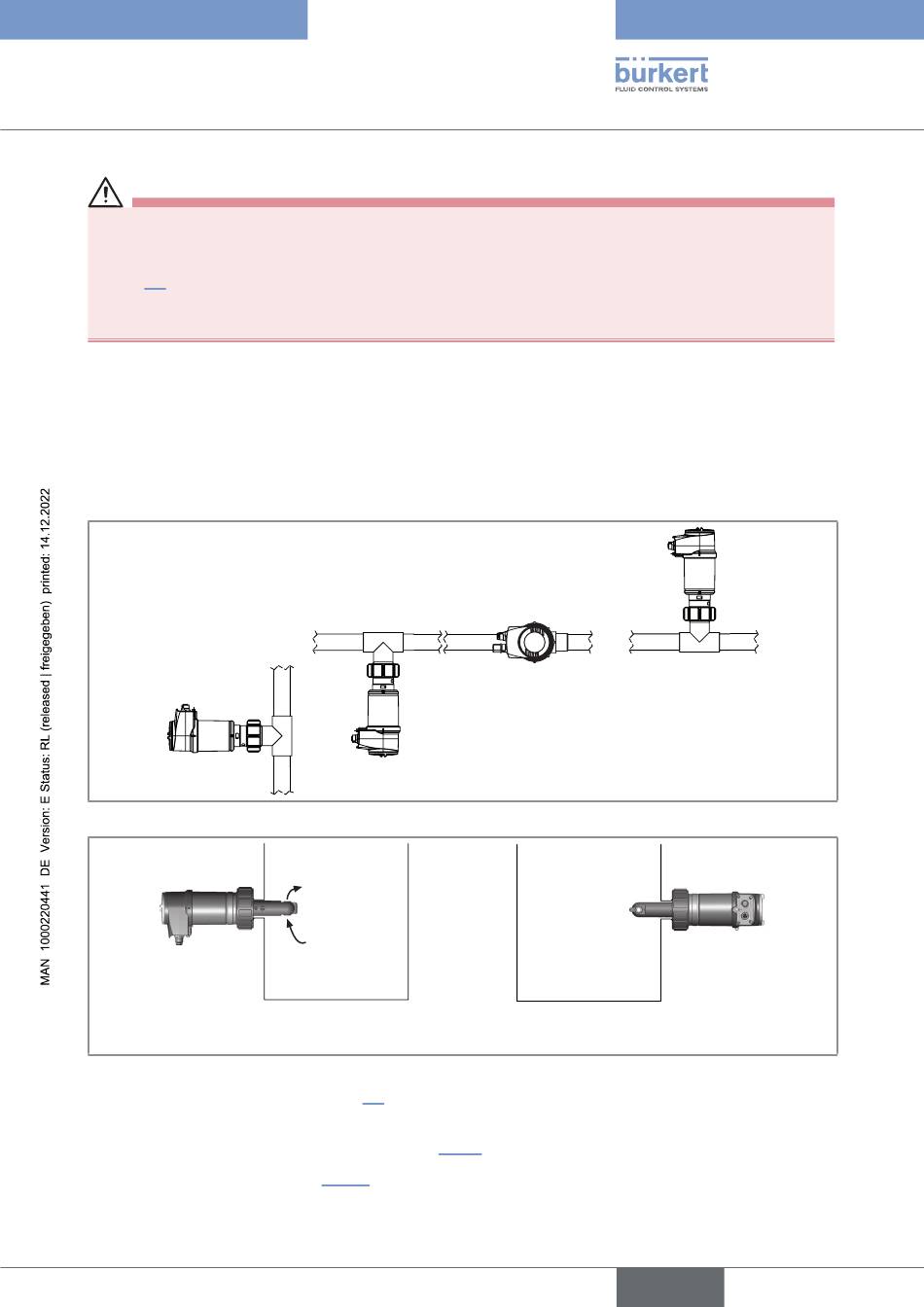

Bild 8: Einbaupositionen in die Rohrleitung
Bild 9: Einbaupositionen auf einem Behälter
→ Displaymodul einsetzen. Siehe Kap. 7.4. Das Displaymodul dient zur Kalibrierung des Leitfähigkeits-
sensors und zur Einstellung der Geräteparameter.
→ Nullpunkt-Kalibrierung durchführen (siehe Kap. 9.12.4).
→ Das Gerät in das Fitting wie in Bild 10 dargestellt einsetzen:
Tank ohne Rührwerk Tank mit Rührwerk
