Stratos Multi E401X

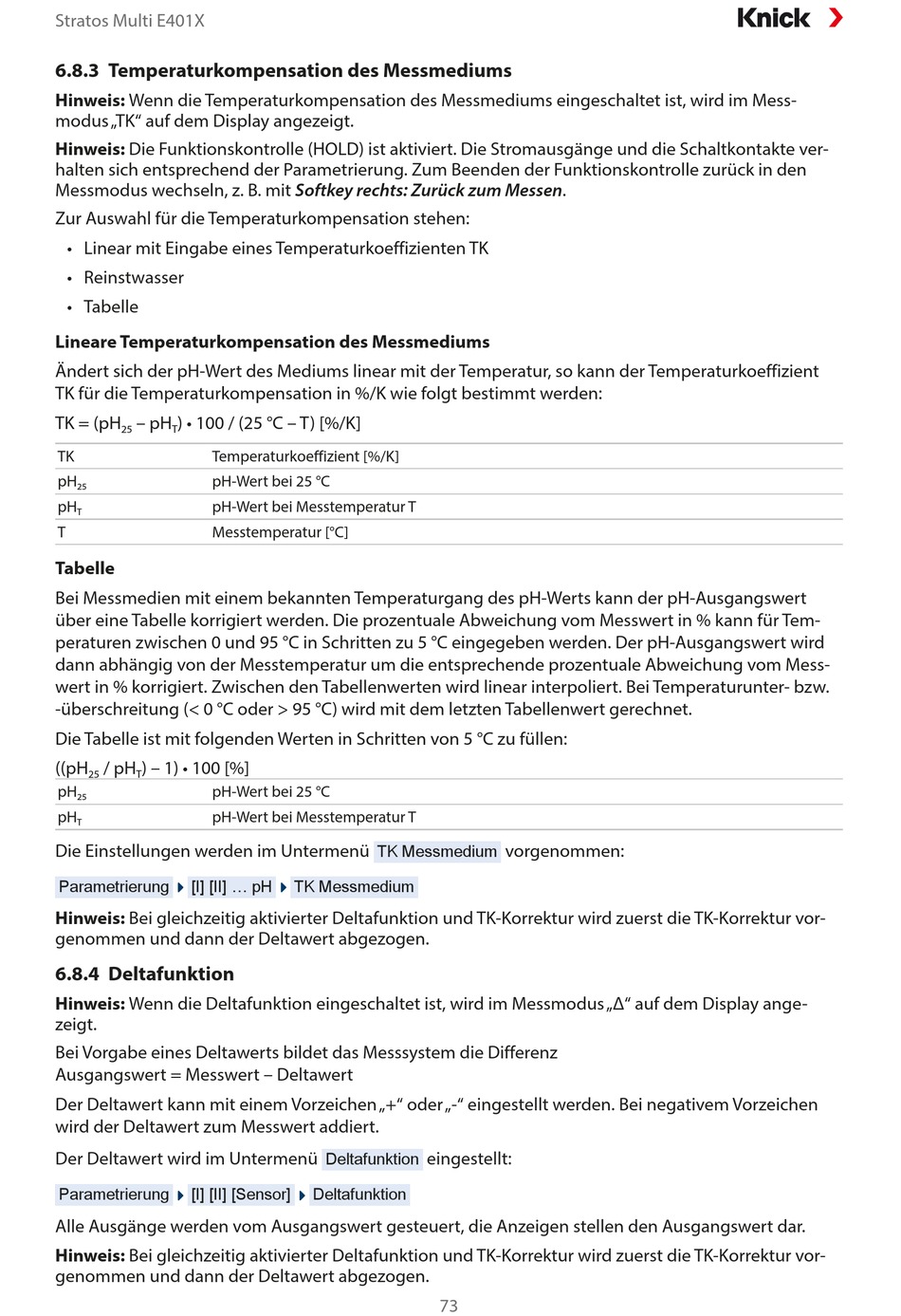

6.8.3 Temperaturkompensation des Messmediums
Hinweis: Wenn die Temperaturkompensation des Messmediums eingeschaltet ist, wird im Mess-
modus „TK" auf dem Display angezeigt.
Hinweis: Die Funktionskontrolle (HOLD) ist aktiviert. Die Stromausgänge und die Schaltkontakte ver-
halten sich entsprechend der Parametrierung. Zum Beenden der Funktionskontrolle zurück in den
Messmodus wechseln, z. B. mit Softkey rechts: Zurück zum Messen.
Zur Auswahl für die Temperaturkompensation stehen:
• Linear mit Eingabe eines Temperaturkoeffizienten TK
• Reinstwasser
• Tabelle
Lineare Temperaturkompensation des Messmediums
Ändert sich der pH-Wert des Mediums linear mit der Temperatur, so kann der Temperaturkoeffizient
TK für die Temperaturkompensation in %/K wie folgt bestimmt werden:
TK = (pH
– pH
) • 100 / (25 °C – T) [%/K]
25
T
TK
Temperaturkoeffizient [%/K]
pH
pH-Wert bei 25 °C
25
pH
pH-Wert bei Messtemperatur T
T
T
Messtemperatur [°C]
Tabelle
Bei Messmedien mit einem bekannten Temperaturgang des pH-Werts kann der pH-Ausgangswert
über eine Tabelle korrigiert werden. Die prozentuale Abweichung vom Messwert in % kann für Tem-
peraturen zwischen 0 und 95 °C in Schritten zu 5 °C eingegeben werden. Der pH-Ausgangswert wird
dann abhängig von der Messtemperatur um die entsprechende prozentuale Abweichung vom Mess-
wert in % korrigiert. Zwischen den Tabellenwerten wird linear interpoliert. Bei Temperaturunter- bzw.
‑überschreitung (< 0 °C oder > 95 °C) wird mit dem letzten Tabellenwert gerechnet.
Die Tabelle ist mit folgenden Werten in Schritten von 5 °C zu füllen:
((pH
/ pH
) – 1) • 100 [%]
25
T
pH
pH-Wert bei 25 °C
25
pH
pH-Wert bei Messtemperatur T
T
Die Einstellungen werden im Untermenü
Parametrierung
[I] [II] ... pH
Hinweis: Bei gleichzeitig aktivierter Deltafunktion und TK-Korrektur wird zuerst die TK-Korrektur vor-
genommen und dann der Deltawert abgezogen.
6.8.4 Deltafunktion
Hinweis: Wenn die Deltafunktion eingeschaltet ist, wird im Messmodus „∆" auf dem Display ange-
zeigt.
Bei Vorgabe eines Deltawerts bildet das Messsystem die Differenz
Ausgangswert = Messwert – Deltawert
Der Deltawert kann mit einem Vorzeichen „+" oder „-" eingestellt werden. Bei negativem Vorzeichen
wird der Deltawert zum Messwert addiert.
Der Deltawert wird im Untermenü
Parametrierung
[I] [II] [Sensor]
Alle Ausgänge werden vom Ausgangswert gesteuert, die Anzeigen stellen den Ausgangswert dar.
Hinweis: Bei gleichzeitig aktivierter Deltafunktion und TK-Korrektur wird zuerst die TK-Korrektur vor-
genommen und dann der Deltawert abgezogen.
TK Messmedium
TK Messmedium
eingestellt:
Deltafunktion
Deltafunktion
73
vorgenommen:
