Stratos Multi E401X
3.1.6 Blindstopfen, Reduzier- und Mehrfachdichteinsatz
Im Ex-Bereich nur geeignete und zugelassene Kabelverschraubungen verwenden, z. B. der Firma
WISKA Typ ESKE/1 M20.
Im Auslieferzustand enthält jede Kabelverschraubung einen Standarddichteinsatz. Zum dichten Ein-
führen von einem oder zwei dünneren Kabeln gibt es Reduzierdichteinsätze bzw. Mehrfachdichtein-
sätze. Der dichte Verschluss der Verschraubung ist mit einem Blindstopfen möglich. Die Handhabung
erfolgt wie nachfolgend dargestellt.
VORSICHT! Möglicher Verlust des angegebenen Dichtheitsgrads. Kabelverschraubungen und
Gehäuse korrekt installieren und verschrauben. Zulässige Kabeldurchmesser und Anziehdrehmomen-
te beachten. Verwenden Sie nur Original-Zubehör und -Ersatzteile.

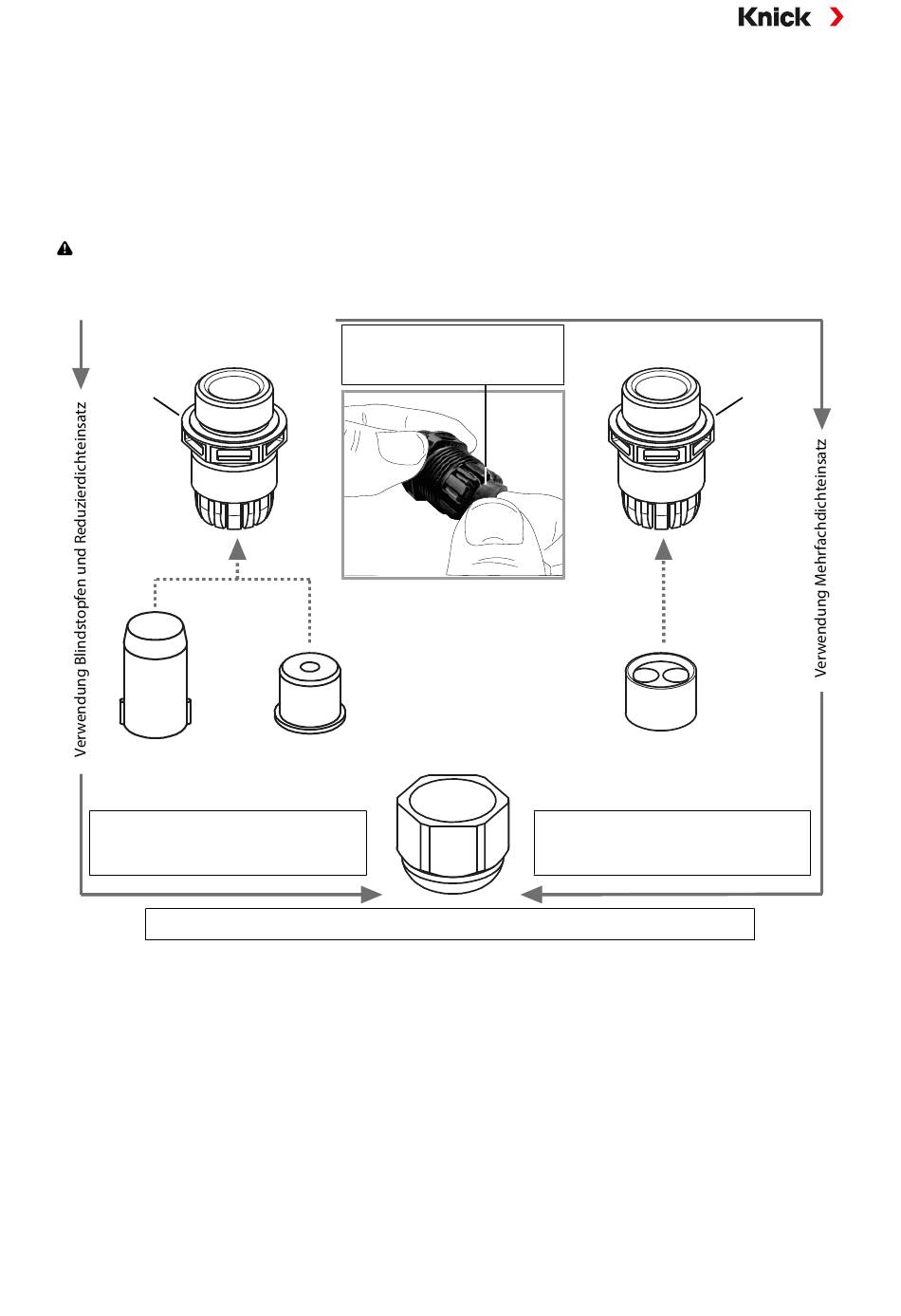

Kabelverschraubung MIT
Standarddichteinsatz
SW24
Blindstopfen
Blindstopfen und Reduzierdichteinsatz
werden in die Kabelverschraubung
MIT Standarddichteinsatz eingesetzt.
Kabel in Kabelverschraubung einführen und zum Abschluss mit Überwurfmutter fixieren.
Zum Einsetzen des
Mehrfachdichteinsatzes den
Standarddichteinsatz entfernen.
Reduzierdichteinsatz
Kabelverschraubung OHNE
Standarddichteinsatz
Mehrfachdichteinsatz
(Orientierung wie dargestellt)
Der Mehrfachdichteinsatz wird in die
Kabelverschraubung
OHNE Standarddichteinsatz eingesetzt.
26
SW24
