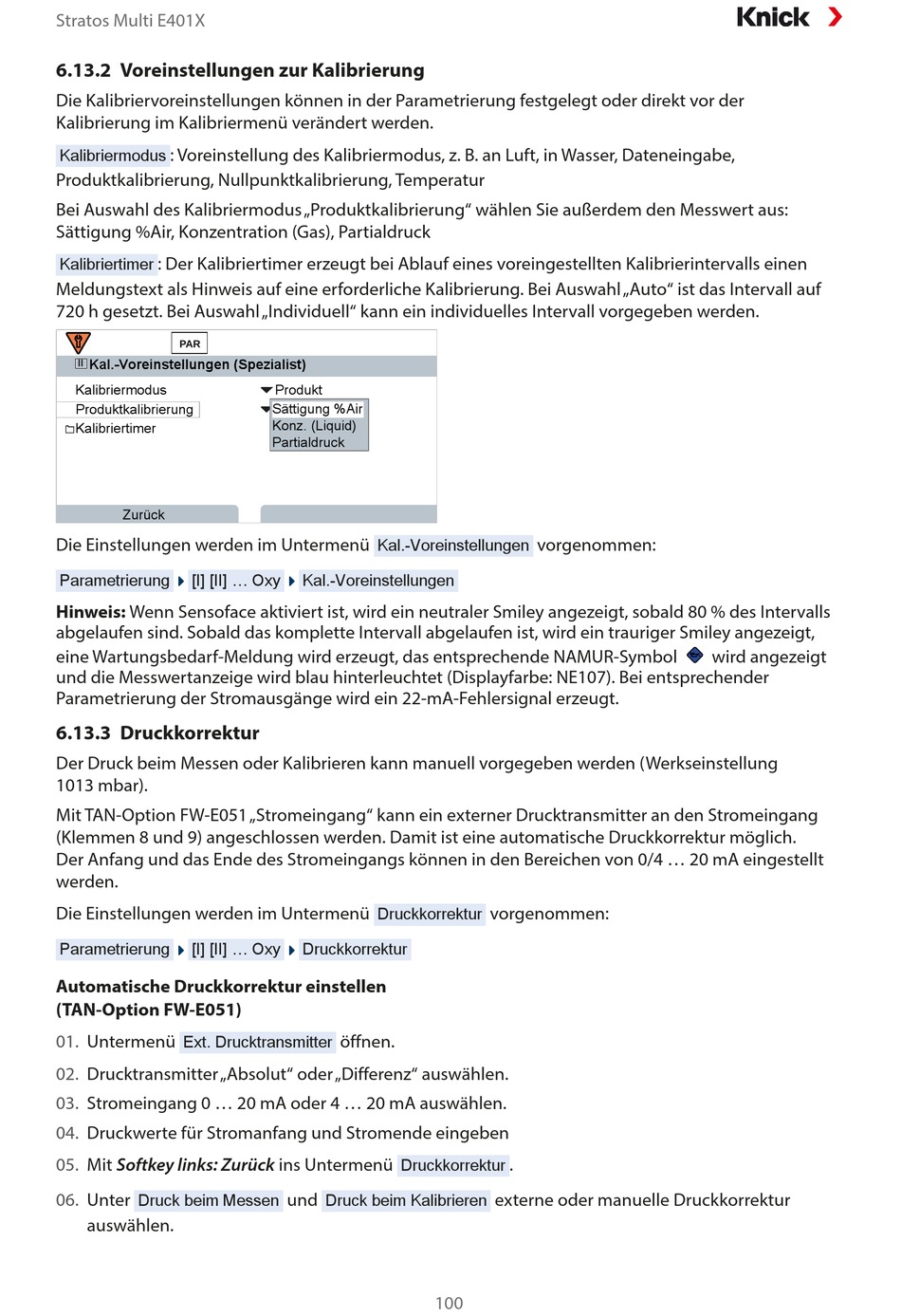

6.13.2 Voreinstellungen zur Kalibrierung
Die Kalibriervoreinstellungen können in der Parametrierung festgelegt oder direkt vor der
Kalibrierung im Kalibriermenü verändert werden.
: Voreinstellung des Kalibriermodus, z. B. an Luft, in Wasser, Dateneingabe,
Kalibriermodus
Produktkalibrierung, Nullpunktkalibrierung, Temperatur
Bei Auswahl des Kalibriermodus „Produktkalibrierung" wählen Sie außerdem den Messwert aus:
Sättigung %Air, Konzentration (Gas), Partialdruck
: Der Kalibriertimer erzeugt bei Ablauf eines voreingestellten Kalibrierintervalls einen
Kalibriertimer
Meldungstext als Hinweis auf eine erforderliche Kalibrierung. Bei Auswahl „Auto" ist das Intervall auf
720 h gesetzt. Bei Auswahl „Individuell" kann ein individuelles Intervall vorgegeben werden.
II
Kal.-Voreinstellungen (Spezialist)
Kalibriermodus
Produktkalibrierung
Kalibriertimer
Zurück
Die Einstellungen werden im Untermenü
Parametrierung
[I] [II] ... Oxy
Hinweis: Wenn Sensoface aktiviert ist, wird ein neutraler Smiley angezeigt, sobald 80 % des Intervalls
abgelaufen sind. Sobald das komplette Intervall abgelaufen ist, wird ein trauriger Smiley angezeigt,
eine Wartungsbedarf-Meldung wird erzeugt, das entsprechende NAMUR-Symbol
und die Messwertanzeige wird blau hinterleuchtet (Displayfarbe: NE107). Bei entsprechender
Parametrierung der Stromausgänge wird ein 22-mA-Fehlersignal erzeugt.
6.13.3 Druckkorrektur
Der Druck beim Messen oder Kalibrieren kann manuell vorgegeben werden (Werkseinstellung
1013 mbar).
Mit TAN-Option FW-E051 „Stromeingang" kann ein externer Drucktransmitter an den Stromeingang
(Klemmen 8 und 9) angeschlossen werden. Damit ist eine automatische Druckkorrektur möglich.
Der Anfang und das Ende des Stromeingangs können in den Bereichen von 0/4 ... 20 mA eingestellt
werden.
Die Einstellungen werden im Untermenü
Parametrierung
[I] [II] ... Oxy
Automatische Druckkorrektur einstellen
(TAN-Option FW-E051)
01.
Untermenü
Ext. Drucktransmitter
02.
Drucktransmitter „Absolut" oder „Differenz" auswählen.
03.
Stromeingang 0 ... 20 mA oder 4 ... 20 mA auswählen.
04.
Druckwerte für Stromanfang und Stromende eingeben
05.
Mit Softkey links: Zurück ins Untermenü
06.
Unter
Druck beim Messen
auswählen.
Produkt
Sättigung %Air
Sättigung
Konz. (Liquid)
Partialdruck
Kal.-Voreinstellungen
Kal.-Voreinstellungen
Druckkorrektur
Druckkorrektur
öffnen.
Druckkorrektur
und
Druck beim Kalibrieren
100
vorgenommen:
vorgenommen:
.
externe oder manuelle Druckkorrektur
wird angezeigt
